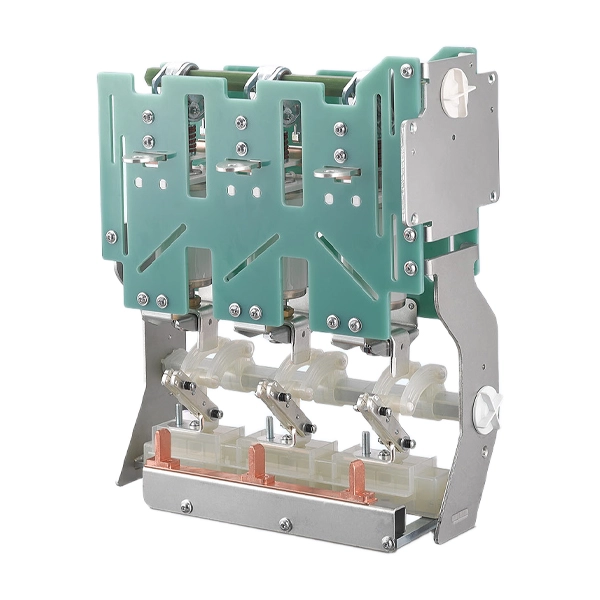

Interruttore automatico sottovuoto a media tensione da 22 KV con sezionatore

La stabilità di un quadro dipende da un robusto sistema di protezione e commutazione. I suoi componenti principali, ad esempio l'interruttore automatico in vuoto di media tensione da 22 KV con sezionatore, rappresentano la prima barriera protettiva contro i guasti elettrici, che può prevenire guasti su larga scala ed elevati costi di arresto. Lo scopo della progettazione degli interruttori automatici in vuoto è quello di interrompere le correnti di guasto, mentre gli interruttori di isolamento forniscono un modo visibile per isolare i circuiti per la manutenzione. Hanno la sicurezza e l'affidabilità dei quadri nella rete di distribuzione dell'energia, soddisfano i requisiti della moderna progettazione elettrica e sottolineano il rispetto dell'ambiente, la durata e la bassa manutenzione.

Modello del prodotto

Che cos'è un interruttore automatico in vuoto (VCB)?

Un interruttore automatico in vuoto è un componente fondamentale del quadro di media tensione, che interrompe la corrente utilizzando il vuoto come mezzo di estinzione dell'arco. Quando i contatti dell'interruttore sottovuoto si separano in caso di guasto, si forma un arco formato da vapori metallici ionizzati. Nello spazio vuoto, questo arco si estingue quasi istantaneamente poiché i vapori metallici si condensano sui contatti, impedendone la riaccensione.

Componenti chiave:

Interruttore in vuoto:un contenitore cilindrico sottovuoto sigillato contenente contatti fissi e contatti mobili.

Meccanismo di funzionamento:Implementare la funzione di chiusura e disconnessione dei contatti. I tipi includono tipi manuali ed elettrici.

Attuatori e bielle:trasmettere ai contatti il ​​movimento generato dal comando dell'interruttore in vuoto.

Vantaggi:

Efficiente funzione di estinzione dell'arco:Ottieni rapidamente l'isolamento dei guasti con un consumo energetico estremamente basso.

Il costo di manutenzione è molto basso:L'interruttore sottovuoto non richiede l'aggiunta di alcun mezzo isolante o gas.

Rispettoso dell'ambiente:L'interruttore automatico in vuoto è diverso dagli interruttori automatici in esafluoruro di zolfo, gli interruttori automatici in vuoto non producono gas nocivi durante il funzionamento, il che li rende più rispettosi dell'ambiente.

Alta affidabilità:La vita operativa dell'interruttore è lunga e adatta per un funzionamento frequente

Cos'è un sezionatore?

Un sezionatore è un interruttore elettrico montato nel quadro di media tensione, in posizione chiusa, trasporta la normale corrente di carico. Questo interruttore di isolamento può anche creare e interrompere la corrente di carico nominale. In condizioni anomale, come un cortocircuito, può trasportare questa corrente di guasto per un breve periodo specificato, ma non è progettato per interromperla. La funzione di sicurezza primaria di questo sezionatore è quella di fornire un mezzo di isolamento affidabile, che garantisca che un circuito sia completamente diseccitato per manutenzione o riparazione.

Caratteristiche principali:

Sezionamento del carico: l'interruttore di manovra-sezionatore può fornire la normale capacità di interruzione delle correnti di carico.

Isolamento visibile: l'interruttore di isolamento può fornire uno spazio visibile per confermare la diseccitazione del circuito.

Capacità di resistenza: l'interruttore isolatore può resistere alle correnti di cortocircuito finché un dispositivo di protezione in serie (come un VCB) non elimina il guasto.

Configurazioni: i sezionatori hanno due configurazioni per versioni isolate in aria o isolate in gas, spesso combinabili con fusibili per la protezione del trasformatore.

Perché scegliere l'interruttore automatico sottovuoto a media tensione da 22 KV con sezionatore?

La combinazione interruttore in vuoto + sezionatore è una configurazione standard nei sistemi di media tensione (fino a 40,5kV).

Vantaggi principali

Protezione completa + isolamento in un unico sistema

Sicurezza operativa migliorata

Tempi di inattività per manutenzione ridotti

Design compatto ed efficiente

L'ambito di applicazione delle combinazioni VCB + sezionatore:

La combinazione di un VCB con un sezionatore è una configurazione standard nell'unità principale dell'anello di media tensione (fino a 40,5 kV), che può fornire sia protezione che isolamento assicurato. Questa combinazione è fondamentale per:

Impianti di produzione di energia: la combinazione può proteggere generatori e trasformatori quando si verificano guasti al dispositivo, ciò può garantire una produzione di elettricità ininterrotta.

Sottostazioni elettriche: la combinazione di interruttore automatico in vuoto e sezionatore protegge quadri e trasformatori, il VCB elimina i guasti e il sezionatore isola le sezioni per la manutenzione.

Strutture industriali: la combinazione di interruttore automatico in vuoto e interruttore isolatore Controlla e protegge motori, trasportatori e macchinari pesanti in impianti di produzione, acciaierie e raffinerie.

Sistemi di energia rinnovabile: gestisci le fluttuazioni di potenza e proteggi le infrastrutture negli impianti eolici e solari.

Sistema di energia rinnovabile: l'interruttore automatico sottovuoto a media tensione da 22 KV con sezionatore è in grado di far fronte alle fluttuazioni di potenza e proteggere l'infrastruttura degli impianti eolici e solari.

Sistema ferroviario: la combinazione può proteggere il sistema di alimentazione del treno e garantire la sicurezza dei passeggeri e dei treni.

Sottostazione compatta (CSS): nella rete di distribuzione secondaria, queste combinazioni forniscono funzioni di commutazione e protezione affidabili in uno spazio ridotto.

Parametri tecnici

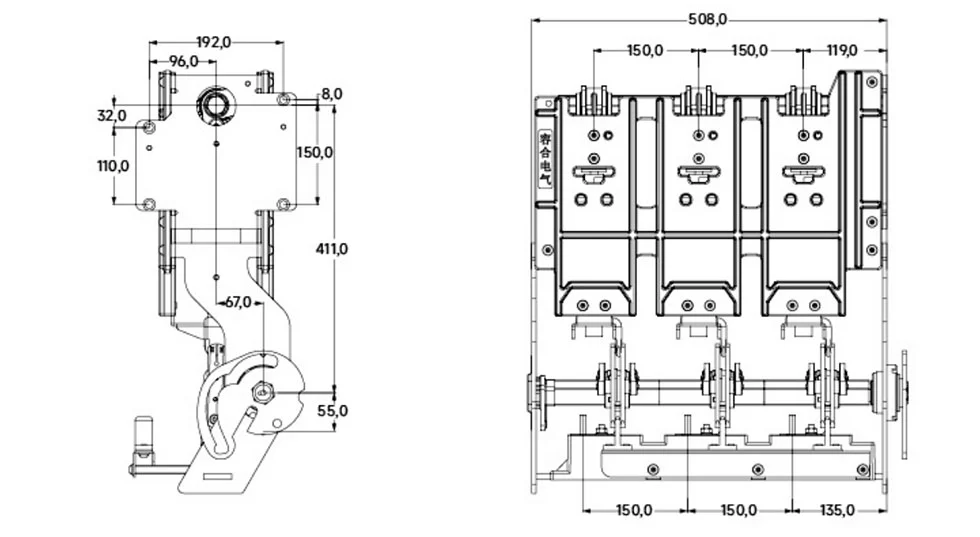

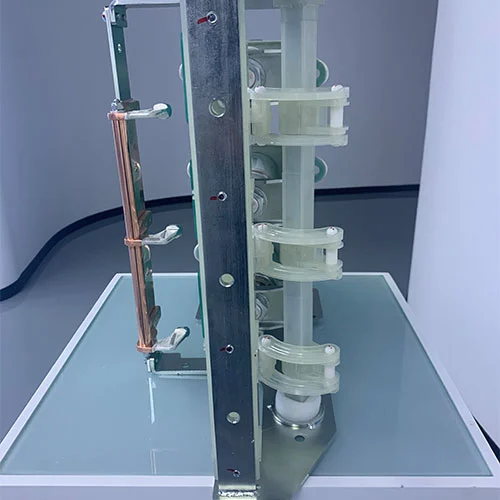

Aspetto e dimensione

Foto di spedizione

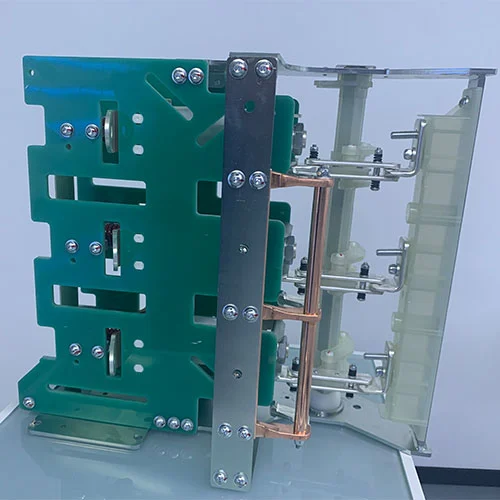

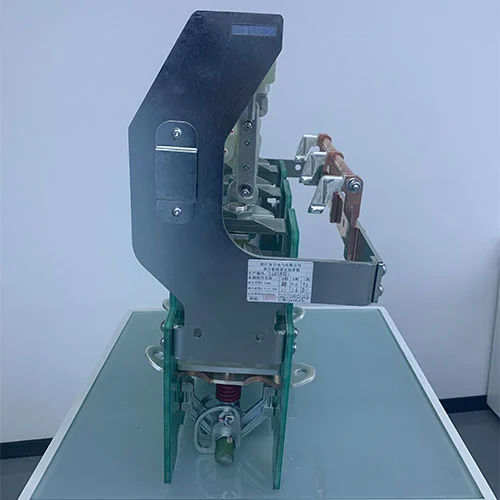

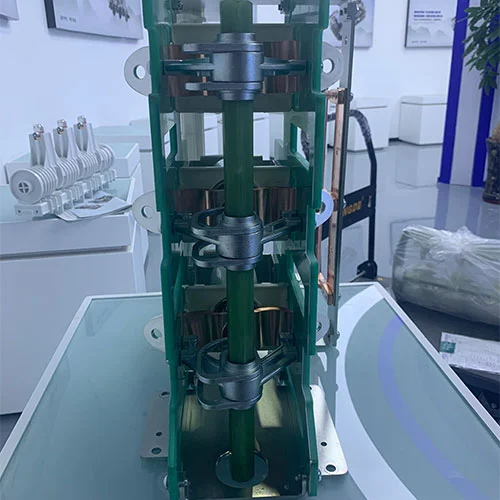

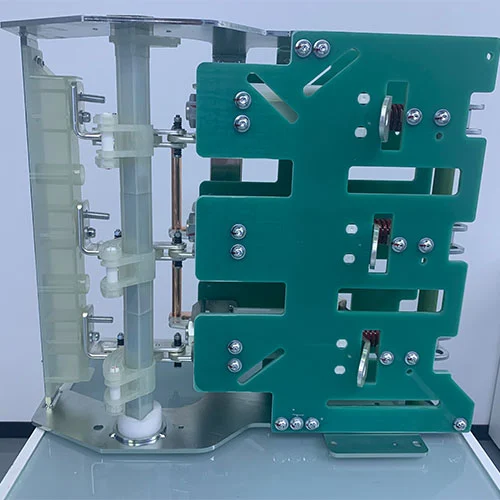

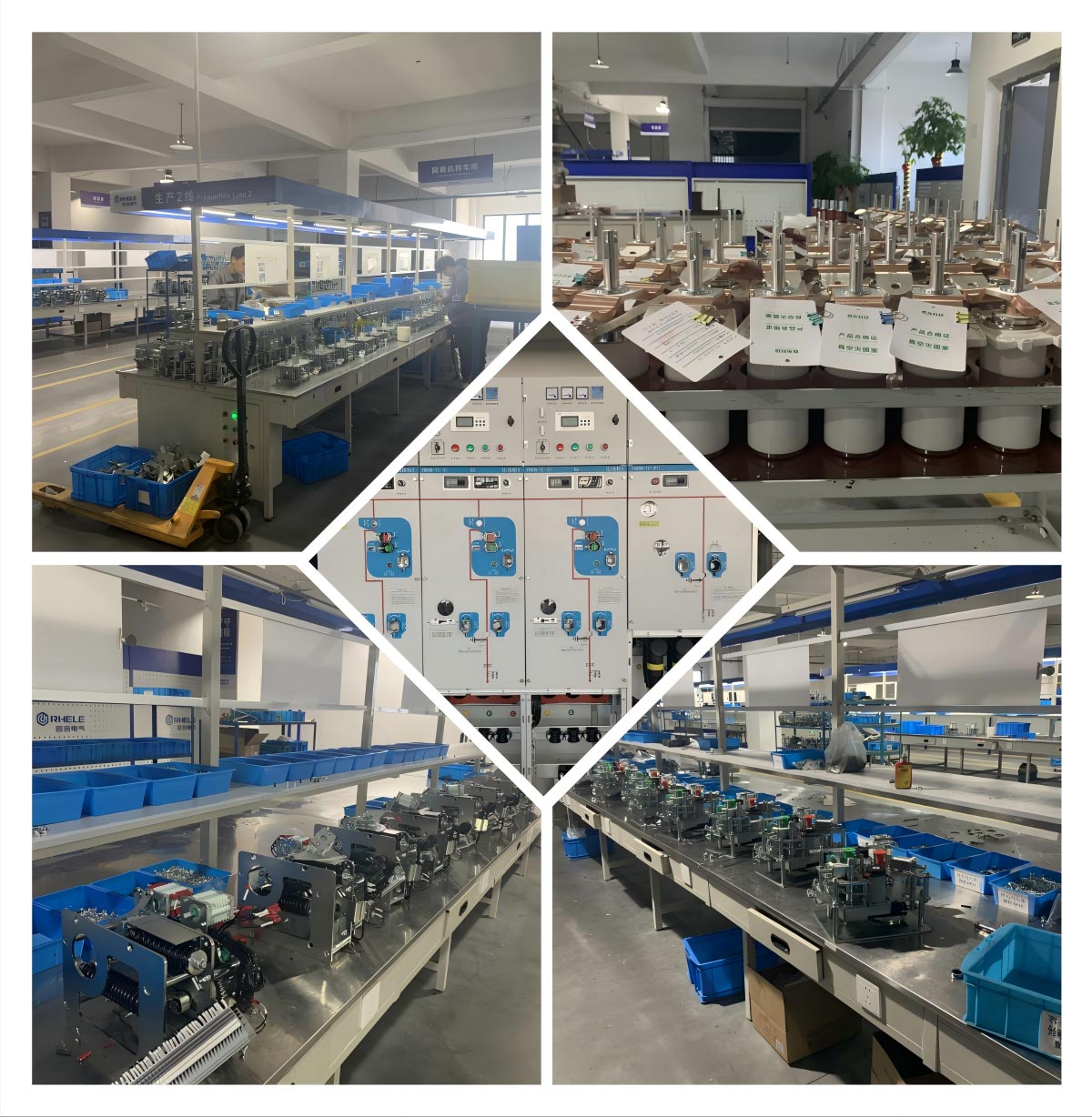

Esposizione dei prodotti
