Interruttore automatico VCB a media tensione da 11 KV con meccanismo di isolamento

L'interruttore automatico VCB di media tensione da 11 KV con meccanismo di isolamento svolge un ruolo molto importante nella protezione e nel controllo dei sistemi di distribuzione dell'energia. Nei quadri rispettosi dell'ambiente, questi meccanismi di funzionamento solitamente funzionano per ridurre l'impatto ambientale e mantenere buone prestazioni. Il meccanismo di funzionamento può garantire che gli interruttori automatici interrompano tempestivamente le correnti di guasto e commutino le operazioni in modo affidabile. I meccanismi operativi dell'interruttore adottano materiali durevoli e metodi efficienti di stoccaggio dell'energia, che possono ridurre al minimo la manutenzione e i tassi di guasto. Molti guasti agli interruttori automatici sono legati al meccanismo operativo, data l'importanza di materiali robusti e di una valutazione regolare delle condizioni.

Punti salienti del prodotto

Modello e significati

Che cos'è un meccanismo operativo?

Il meccanismo operativo è un assieme per un interruttore automatico o un sezionatore che genera, immagazzina e rilascia energia meccanica per aprire o chiudere i contatti elettrici. Questo meccanismo operativo è costituito da un mezzo di accumulo dell'energia, un sistema di attuazione e dispositivi di interblocco, che servono a prevenire malfunzionamenti. A seconda dei requisiti di progettazione e forza, un singolo meccanismo può servire una fase o tutte e tre le fasi di un sistema ad alta tensione. I tipi comuni includono meccanismi operativi di tipo C-tyoe, G-Type, V-type e F-type. Nei pannelli ecologici e nelle unità principali ad anello, i meccanismi a molla sono ampiamente utilizzati per la loro semplicità, affidabilità e rispetto dell'ambiente.

Principio di funzionamento

Il meccanismo operativo è un componente dell'interruttore automatico VCB di media tensione da 11 kV con meccanismo di isolamento. La sua funzione è generare, immagazzinare e rilasciare energia meccanica per aprire o chiudere i contatti elettrici. Il meccanismo operativo è costituito da un mezzo di accumulo dell'energia, un sistema di azionamento e dispositivi di interblocco per prevenire malfunzionamenti. A seconda dei requisiti specifici di progettazione e di carico, un singolo meccanismo operativo può servire un circuito monofase in un sistema ad alta tensione o servire contemporaneamente tutti i circuiti trifase.

I tipi comuni includono meccanismi operativi di tipo C, tipo G, tipo V e tipo F. Nei quadri ecologici e nelle unità principali ad anello, i meccanismi di azionamento a molla sono ampiamente utilizzati grazie alla loro struttura semplice, al funzionamento affidabile e al rispetto dell'ambiente.

Istruzioni per l'uso - Interruttore automatico VCB a media tensione da 11 KV con meccanismo di isolamento

1. Operazione di stoccaggio dell'energia

1.Fissare il comando al quadro elettrico.

2.Attaccare la maniglia dedicata sull'albero di azionamento nella parte inferiore destra del meccanismo.

3.Ruotare la maniglia in senso orario finché non si sente un "clic" udibile. Ciò indica:
L'asta dell'indicatore dell'accumulo di energia ha attivato completamente il microinterruttore.
Lo stoccaggio dell'energia è completo.

4.Durante il funzionamento elettrico, il meccanismo immagazzina automaticamente energia all'accensione.

5.Dopo l'accumulo di energia, il circuito del motore si disconnette, preservando l'energia immagazzinata fino a quando il sistema non la rilascia per chiudere il circuito.

6.Importante: assicurarsi che i circuiti secondari siano collegati correttamente e privi di errori prima dell'uso.

2. Operazione di chiusura

Operazione manuale:

1.Premere il pulsante verde per rilasciare istantaneamente l'energia di chiusura immagazzinata.

2.Il meccanismo aziona i contatti dell'interruttore per chiudere completamente il circuito principale.

Funzionamento elettrico:

1.Eccitare la bobina del solenoide di chiusura.

2.Il solenoide rilascia l'energia immagazzinata, chiudendo i contatti.

3.Durante questo processo, la molla di apertura inizia a ricaricarsi.

4. Nota sulla sicurezza: la richiusura è impedita dal blocco anti-malfunzionamento finché il sistema non è pronto.

3. Operazione di apertura

Operazione manuale:

1.Premere il pulsante rosso per rilasciare l'energia di apertura immagazzinata.

2.Il meccanismo aziona i contatti dell'interruttore per aprire il circuito principale.

Funzionamento elettrico:

1.Eccitare la bobina del solenoide di apertura.

2. Il solenoide rilascia prontamente energia, garantendo una rapida separazione dei contatti.

3. Il meccanismo operativo completa l'apertura del circuito principale in modo affidabile.

4. Consigli per la sicurezza e la manutenzione

Queste procedure garantiscono una commutazione sicura e affidabile mantenendo al tempo stesso l'integrità degli interblocchi e della richiusura automatica.

Si consiglia di eseguire test regolari utilizzando analizzatori di interruttori automatici standard.

Ispezionare le molle di accumulo dell'energia, gli interblocchi e lubrificare le parti mobili ogni 6-12 mesi.

Seguire sempre le linee guida del produttore per evitare malfunzionamenti o danni al sistema.

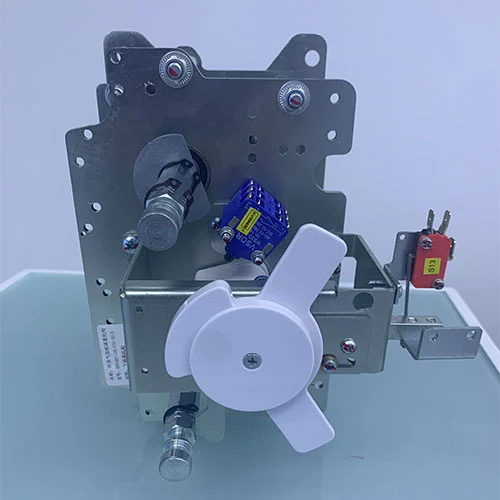

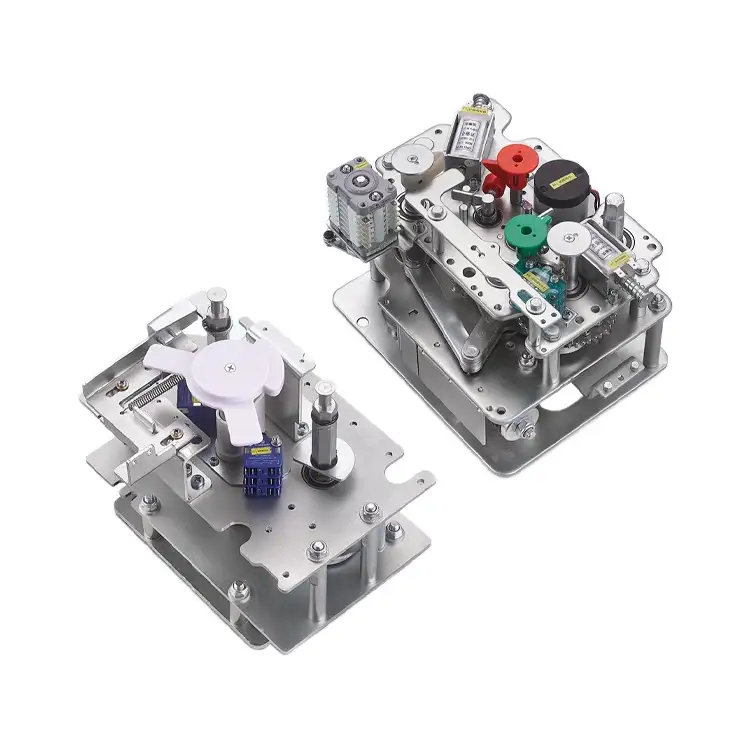

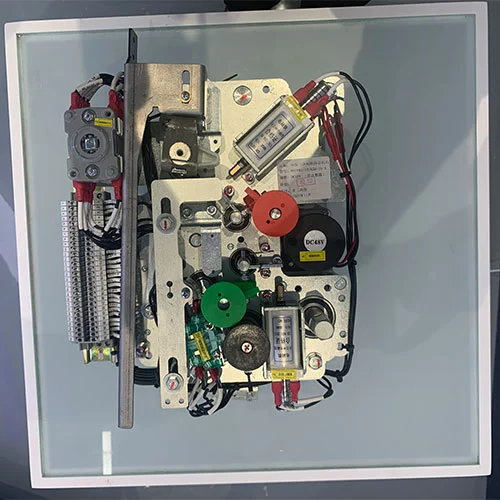

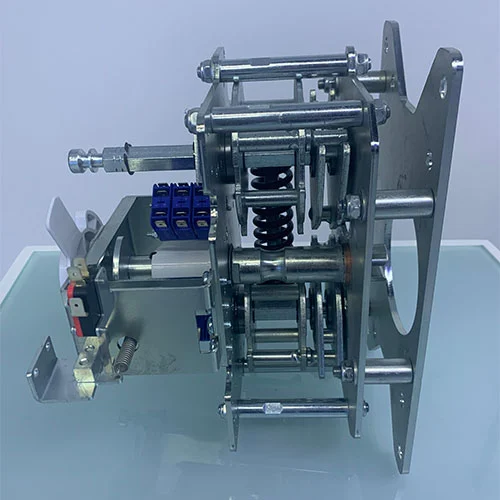

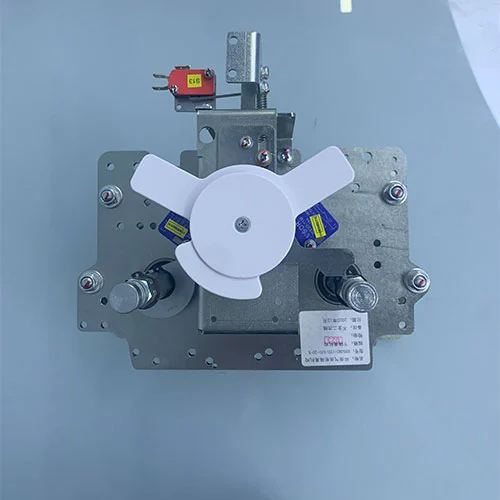

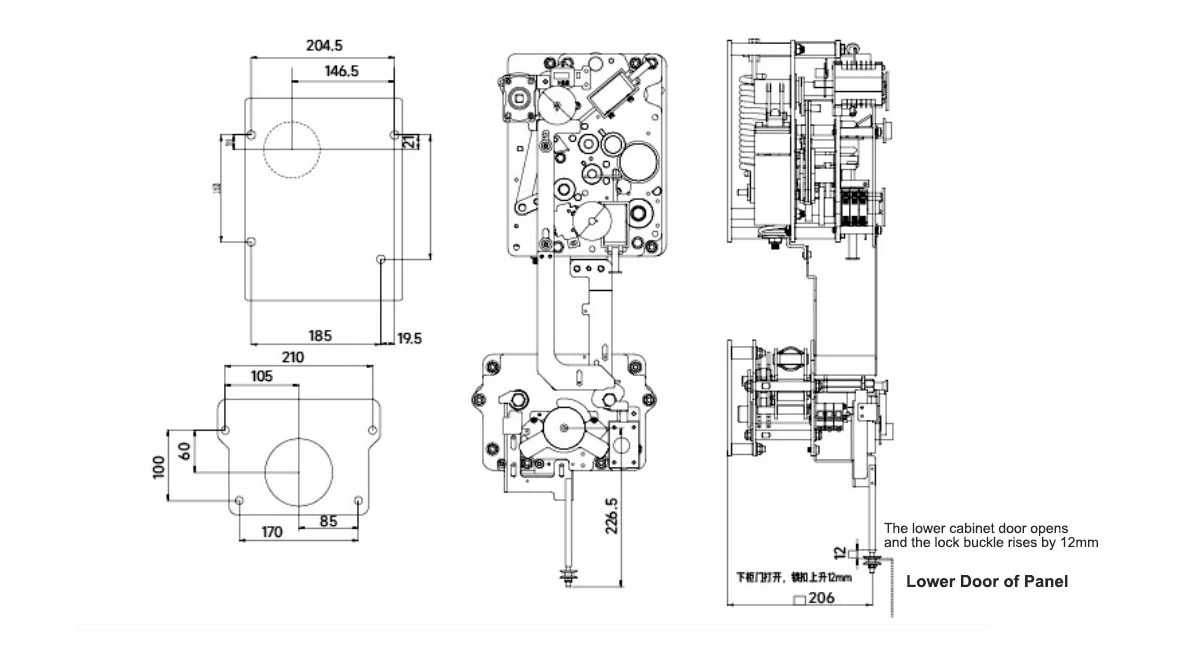

Aspetto e dimensione

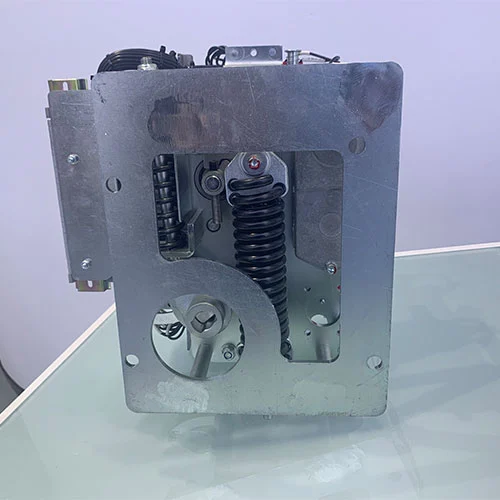

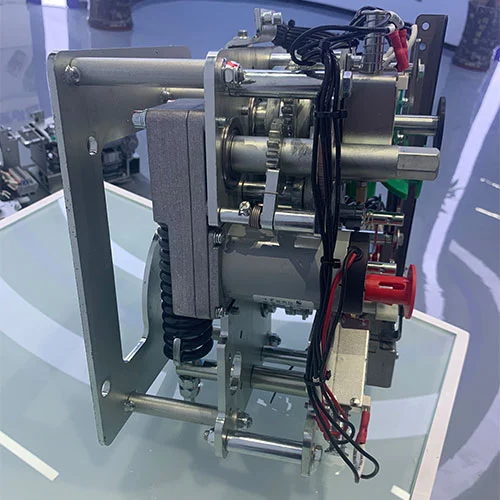

Esposizione dei prodotti

Domande frequenti

Q1: Qual è la durata meccanica dell'interruttore automatico VCB a media tensione da 11 kV con meccanismo di isolamento?

A1: Con una corretta manutenzione, la vita meccanica può superare i 10.000 cicli.

Q2: questo prodotto può essere personalizzato?

A2: Sì, possiamo fornire servizi OEM/ODM in base a specifici livelli di tensione o requisiti ambientali.

Q3: È adatto per quadri rispettosi dell'ambiente?

R3: Certamente. Questo prodotto è ampiamente utilizzato in applicazioni incentrate sulla sostenibilità come GIS, RMU e quadri isolati in aria.

Q4: A quali standard è conforme?

A4: GB1984-2014 e GB/T1985-2023.

Q5: Con quale frequenza è necessario eseguire la manutenzione?

R5: Si consiglia la manutenzione ogni 6-12 mesi, compresi i controlli sull'accumulo di energia, i controlli degli interblocchi e la lubrificazione.

Sicurezza e Manutenzione

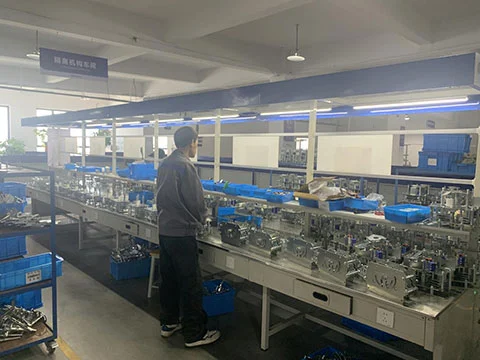

La fabbrica di Cotenele fornisce supporto completo per test e manutenzione. Tutti i meccanismi vengono ispezionati prima della spedizione e vengono forniti con la guida tecnica dei nostri ingegneri di fabbrica per garantire un funzionamento sicuro e affidabile.

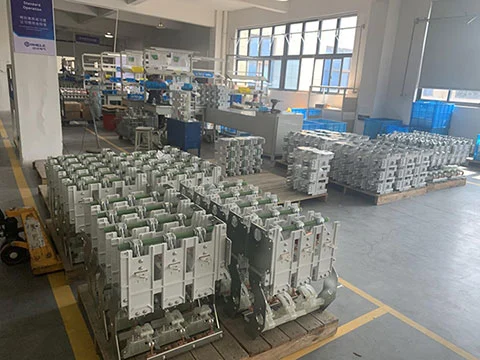

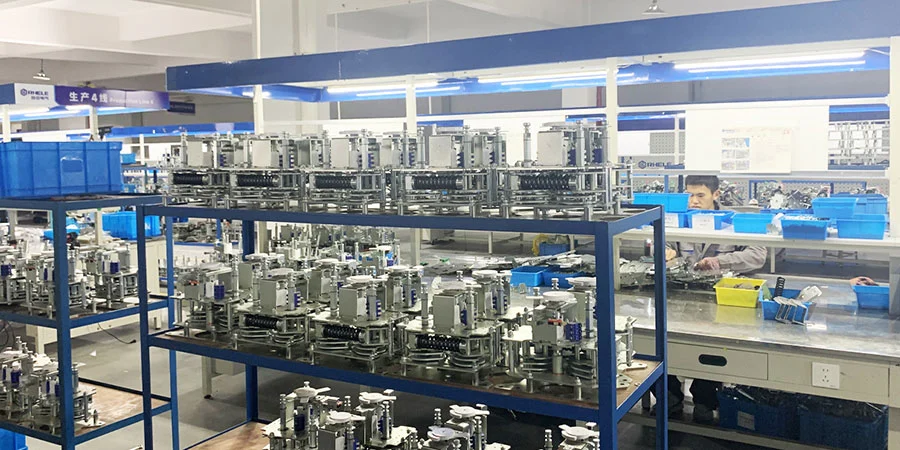

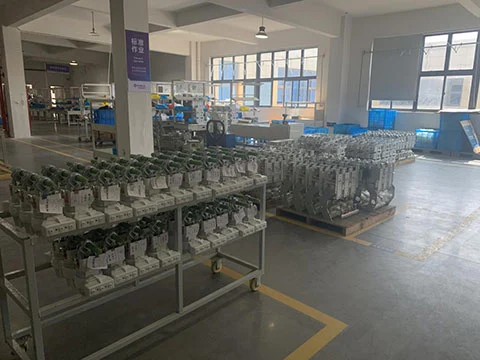

Esposizione dei prodotti
