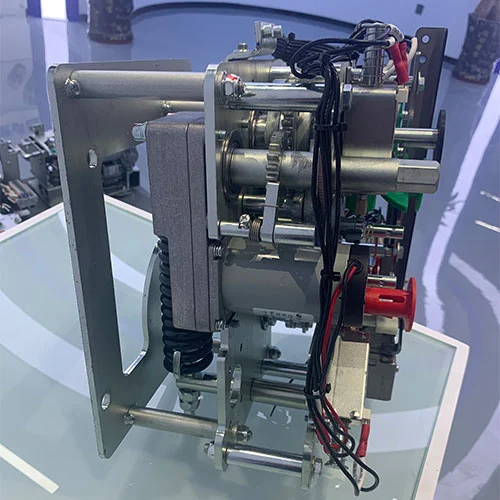

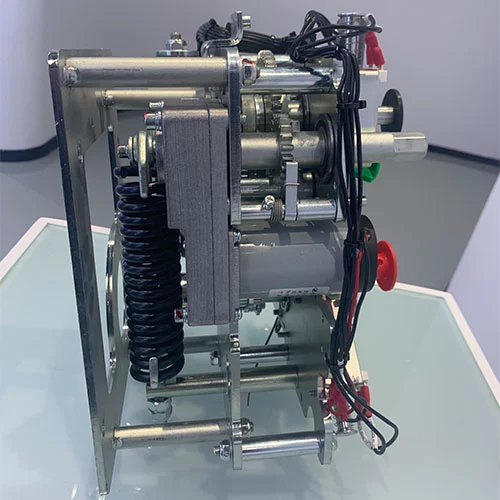

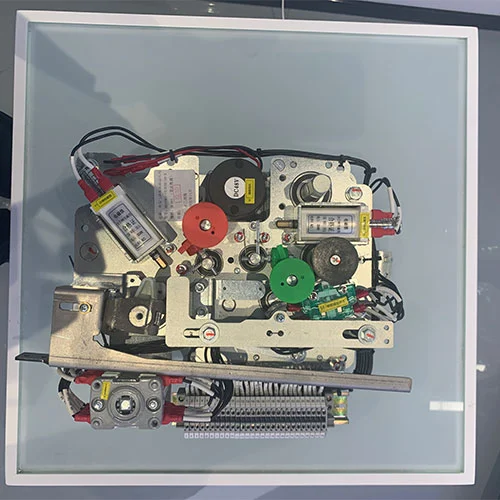

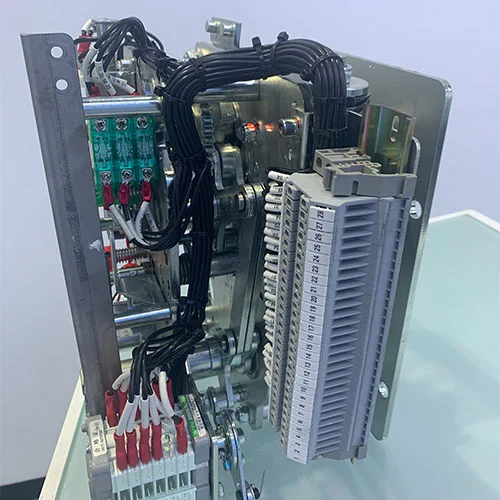

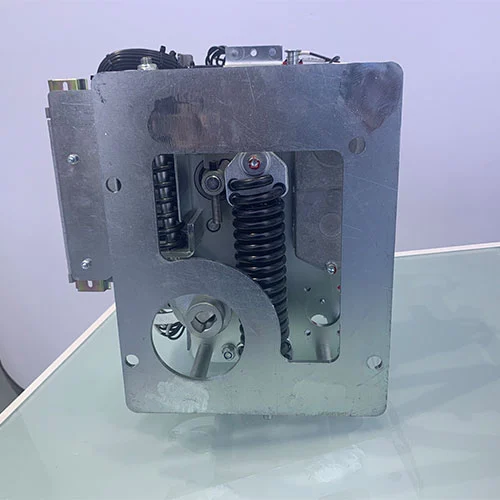

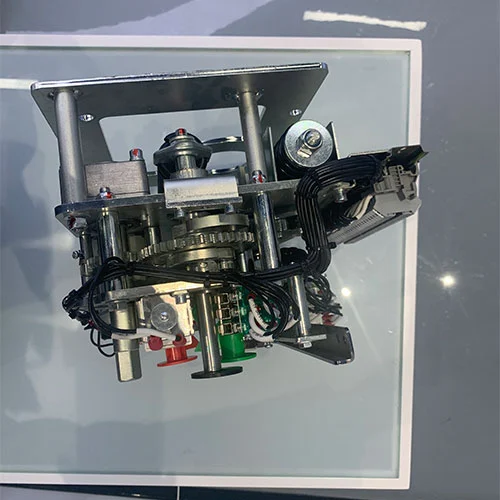

Meccanismo di interruzione automatica da 33 KV con meccanismo di isolamento

Il meccanismo dell'interruttore automatico da 33 KV con meccanismo di funzionamento del meccanismo di isolamento e un meccanismo di funzionamento del sezionatore, che costituisce il nucleo di quadri di media tensione ecologici. Progettato per garantire affidabilità, efficienza di manutenzione e sicurezza ambientale, questo meccanismo garantisce un'interruzione sicura dei guasti e l'isolamento del circuito evitando gas serra dannosi come l'SF₆.

La serie KDSVM-12/630-20-X offre una soluzione con azionamento a molla per l'interruttore automatico e un sezionatore interbloccato meccanicamente, fornendo una sequenza operativa completa e sicura per applicazioni a media tensione.

Le caratteristiche principali includono:

Chiusura e apertura a molla

Interblocco meccanico tra interruttore e sezionatore

Capacità di richiusura automatica

Design a pulsanti divisi con copertura di sicurezza antipolvere

Elevata durata meccanica (>10.000 operazioni)

Conformità con GB1984-2014 e GB/T1985-2023

Modello del prodotto

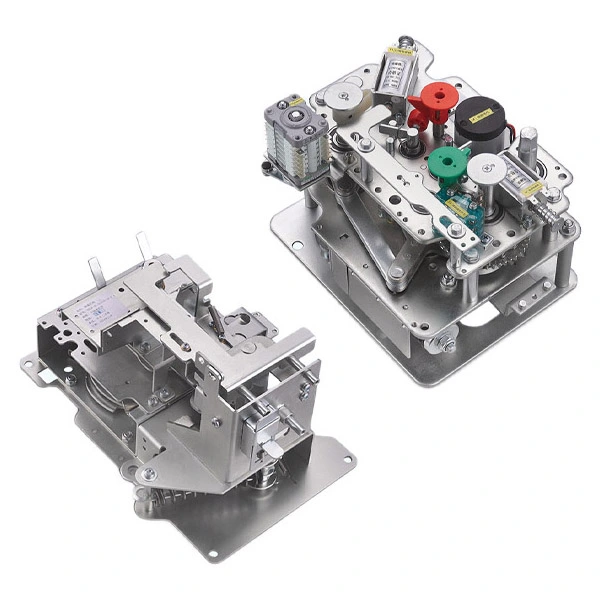

Componenti del meccanismo operativo

Il meccanismo dell'interruttore automatico da 33 KV con meccanismo di isolamento della nostra azienda è progettato meticolosamente, garantendo un funzionamento sicuro e affidabile facilitando al contempo l'uso sul campo.

1. Meccanismo di funzionamento dell'interruttore automatico in vuoto

L'interruttore utilizza l'accumulo di energia meccanico a molla per garantire un funzionamento indipendente istantaneo anche durante le interruzioni di corrente. Può scattare rapidamente in caso di guasto e chiudersi rapidamente su comando. L'utilizzo di un estintore ad arco a vuoto controlla efficacemente l'arco, garantendo la sicurezza e la stabilità del circuito.

Ciò significa che anche in caso di emergenza, le apparecchiature e il personale della rete elettrica sono protetti in modo affidabile.

2. Meccanismo di funzionamento dell'interruttore di disconnessione

I nostri sezionatori offrono il funzionamento manuale o elettrico, consentendo di creare facilmente uno spazio di isolamento visibile. Il design dell'interblocco meccanico garantisce che il sezionatore non possa essere azionato se l'interruttore non è completamente scattato, prevenendo così i pericoli causati da un utilizzo errato.

Diamo molta importanza alla sicurezza del cliente; pertanto, ogni sezionatore viene sottoposto a test rigorosi per garantire un funzionamento regolare e affidabile.

Come eseguo correttamente l'operazione?

Il nostro meccanismo di interruttore automatico da 33 KV con meccanismo di isolamento offre un funzionamento intuitivo e sicuro in ogni fase. In qualità di fornitore, i nostri prodotti garantiscono un funzionamento efficiente e senza preoccupazioni sul campo.

1. Operazione di stoccaggio dell'energia

Il nostro meccanismo di interruzione integra un dispositivo di isolamento, garantendo un'installazione sicura sul pannello di controllo. Basta ruotare la maniglia operativa dedicata inclusa fino a quando non si sente un "clic" per caricare la molla; verrà attivato anche il finecorsa.

Se si utilizza il funzionamento elettrico è sufficiente collegare l'alimentazione. Il dispositivo immagazzinerà automaticamente l'energia e, una volta che il motore sarà completamente carico, si disconnetterà, preservando in sicurezza l'energia per la chiusura immediata dell'interruttore. Prima dell'uso, assicurarsi che tutti i cavi ausiliari siano collegati correttamente per una maggiore tranquillità.

2. Operazione di chiusura

Chiusura manuale: premere il pulsante verde per rilasciare istantaneamente l'energia immagazzinata, spingendo l'interruttore per chiudere il circuito principale.

Chiusura elettrica: l'alimentazione della bobina del solenoide di chiusura rilascia immediatamente l'energia immagazzinata, provocando la chiusura rapida dell'interruttore. Allo stesso tempo, la molla di apertura si ricarica automaticamente e un interblocco anti-malfunzionamento previene efficacemente le chiusure ripetute, garantendo la sicurezza operativa.

3. Funzionamento dell'interruttore automatico

Intervento manuale: premere il pulsante rosso per rilasciare l'energia di intervento immagazzinata. L'interruttore disconnette rapidamente il circuito principale, garantendo la sicurezza del circuito.

Sgancio elettrico: l'alimentazione viene fornita alla bobina del solenoide di sgancio. Il dispositivo elettromagnetico rilascia l'energia immagazzinata, provocando l'apertura rapida dei contatti dell'interruttore e l'interruzione sicura della corrente.

Domande frequenti

Q1: Come migliorare l'affidabilità del meccanismo a molla nel VCB?

A1: Il design a molla immagazzina l'energia meccanicamente, il che può garantire che l'interruttore sottovuoto possa scattare senza bisogno di alimentazione esterna. Questo meccanismo operativo può funzionare in modo estremamente veloce e affidabile quando si verificano i guasti. La differenza con i sistemi idraulici o pneumatici è che le parti mobili sono minori e non è necessario il rifornimento di liquidi, mentre la resistenza meccanica è molto elevata e la manutenzione minima.

Q2: È possibile azionare il meccanismo del sezionatore mentre il circuito è sotto tensione?

A2: No, assolutamente non posso. La caratteristica di sicurezza più importante della combinazione del meccanismo di funzionamento è l'interblocco meccanico. Il meccanismo del sezionatore è fisicamente bloccato dal funzionamento a meno che l'interruttore automatico in vuoto non sia completamente aperto. Questo meccanismo con funzione di interblocco impedisce qualsiasi tentativo di apertura del sezionatore sotto carico, che potrebbe garantire la sicurezza dell'operatore.

Q3: A quali standard è conforme il meccanismo dell'interruttore automatico da 33 KV con meccanismi di isolamento?

R3: Questi meccanismi sono progettati e testati per soddisfare gli standard internazionali per le apparecchiature ad alta tensione. Ciò include in genere standard come GB1984 e GB/T 1985, che sono allineati con specifiche IEC più ampie, garantendo sicurezza, prestazioni e affidabilità.

Q4: È possibile azionare l'interruttore automatico in vuoto in caso di interruzione dell'alimentazione di controllo?

R4: Sì, certo. Il funzionamento a molla può essere completamente manuale. Le molle possono essere caricate manualmente tramite una maniglia e l'interruttore in vuoto può essere aperto o chiuso tramite i pulsanti manuali. Il sezionatore può essere azionato anche manualmente. Ciò può garantire la funzionalità in caso di installazione, manutenzione o scenari di interruzione dell'alimentazione.

Q5: Come sono integrati nel quadro il meccanismo VCB e il meccanismo del sezionatore?

A5: Sono progettati come un insieme coordinato. Il meccanismo operativo VCB è montato per azionare l'ampolla sotto vuoto e il meccanismo del sezionatore è montato sul relativo pannello di isolamento. Sono collegati tramite un sistema di interblocco meccanico, spesso utilizzando aste e dispositivi di chiusura, che impone la corretta sequenza operativa che l'interruttore deve aprire prima che il sezionatore possa muoversi, direttamente all'interno dell'hardware, garantendo sicurezza.
