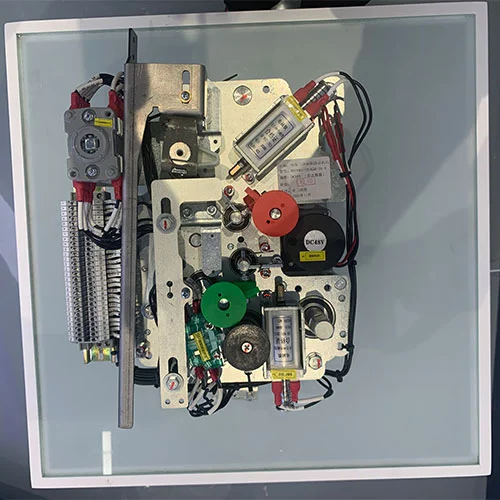

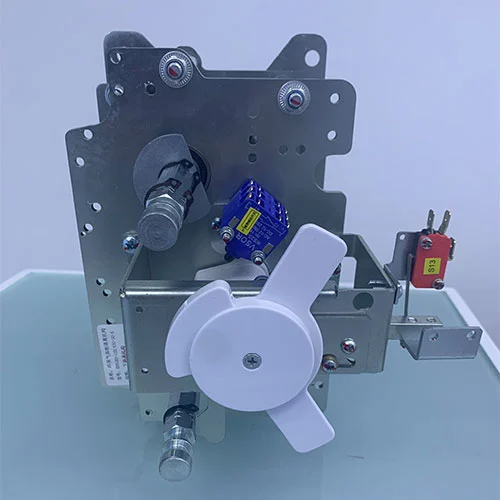

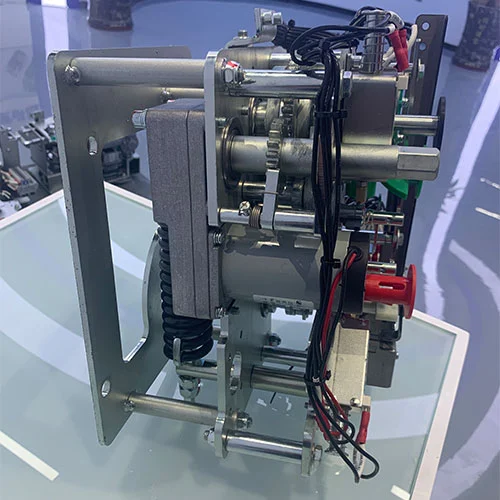

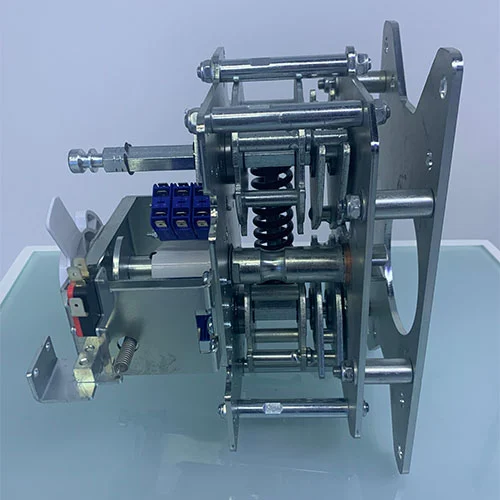

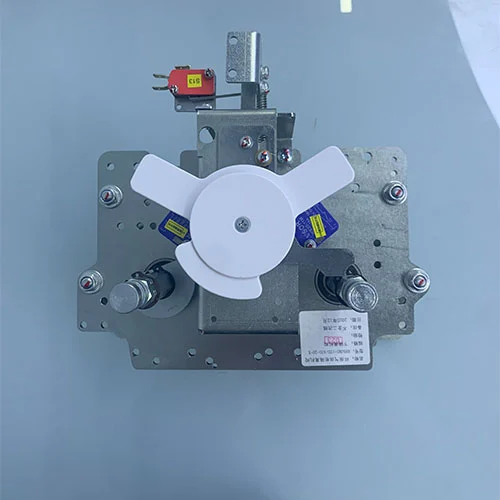

Meccanismo di isolamento dell'interruttore automatico di media tensione da 22 KV

La Ring Main Unit (RMU) è un componente critico nelle moderne reti di distribuzione dell'energia a media tensione, poiché garantisce un'alimentazione elettrica sicura e ininterrotta. Al centro dell'RMU c'è il meccanismo operativo, che controlla i dispositivi di commutazione, in particolare per l'alimentatore in entrata, il punto principale in cui l'elettricità entra nell'unità.

Il meccanismo di isolamento dell'interruttore automatico di media tensione da 22 KV di Cotenele è progettato per garantire alta precisione, durata e sicurezza. Supporta sia la modalità di funzionamento manuale che quella elettrica, è dotato di interblocchi avanzati per prevenire operazioni non sicure e si integra perfettamente con i quadri isolati in gas (GIS), i quadri ecologici e i quadri isolati in aria utilizzati in progetti industriali, ferroviari, comunali e di energia rinnovabile.

Modello

Cos'è un meccanismo di interruzione automatica?

Il meccanismo di isolamento dell'interruttore automatico di media tensione da 22 KV è il cuore della capacità di commutazione dell'RMU. Si tratta di un dispositivo di energia pre-immagazzinata progettato per svolgere il compito gravoso di creare e interrompere corrente elettrica sia in condizioni di carico normali che in condizioni di guasto. Il meccanismo descritto utilizza un distinto sistema a doppia molla per il suo funzionamento:

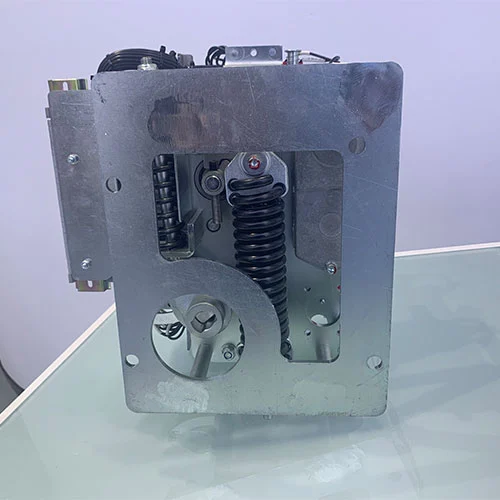

Meccanismo di chiusura:L'azione di chiusura è alimentata da una molla di tensione. Durante il processo di ricarica, questa molla verrà allungata. Una volta ricevuto il comando, la molla verrà rilasciata oltre il suo punto centrale, contraendosi rapidamente per spingere il punto di contatto mobile in stretto contatto. Questa azione "super centrale" garantisce una velocità di chiusura rapida e stabile, non influenzata dalla velocità operativa dell'operatore.

Meccanismo di apertura:Viceversa, l'azione di apertura (o sgancio) è alimentata da una molla di compressione. Quando l'interruttore è chiuso, comprime e rilascia contemporaneamente la molla, immagazzinando l'energia necessaria per interrompere successivamente il circuito. quando viene inviato il segnale di intervento, la molla verrà rilasciata, provocando la separazione dei contatti ad alta velocità, estinguendo così l'arco in sicurezza.

Questo design supporta intrinsecamente le funzioni di richiusura, una caratteristica cruciale per la gestione dei guasti transitori, e vanta una durata meccanica notevole, che spesso supera le 10.000 operazioni, il che ne sottolinea l'affidabilità.

Cos’è un meccanismo di isolamento?

Mentre l'interruttore interrompe la corrente, il meccanismo di isolamento (o sezionatore) fornisce uno spazio visibile e verificabile nel circuito per la sicurezza durante la manutenzione. Nel quadro RMU, il meccanismo di isolamento funziona insieme al meccanismo dell'interruttore. Questi due meccanismi operativi sono interbloccati meccanicamente per impedire sequenze di operazioni non sicure. Generalmente, il sistema di interblocco garantisce che l'isolatore non possa essere aperto sotto carico o che l'interruttore non possa essere chiuso a meno che l'isolatore non sia nella posizione corretta. Se combinato, questo insieme garantisce la sicurezza operativa, separando fisicamente il circuito dalla sorgente per proteggere il personale che lavora a valle.

Quali sono le caratteristiche dei nostri prodotti?

Una caratteristica notevole di questo meccanismo operativo è il design a pulsanti divisi. In molti ambienti industriali, la polvere e il funzionamento accidentale sono le preoccupazioni principali. Per mitigare questo, l'interfaccia di controllo è separata:

I pulsanti meccanici effettivi si trovano sull'alloggiamento del meccanismo stesso.

Il pulsante di funzionamento dell'espansione è installato sul pannello esterno dell'involucro dell'RMU ed è dotato di una copertura antipolvere e a prova di malfunzionamento. Per questa situazione, gli operatori possono interagire con il dispositivo dall'esterno senza esporre i componenti interni sensibili a sostanze inquinanti, mentre la copertura protettiva impedisce il contatto accidentale e attiva il funzionamento del dispositivo.

Istruzioni operative

Il meccanismo di isolamento dell'interruttore automatico di media tensione da 22 KV supporta il funzionamento manuale ed elettrico, quindi sono flessibili per l'installazione, i test e il servizio normale.

A. Ricarica (accumulo di energia)

Ricarica manuale:Inserire l'apposita maniglia di manovra nella presa di ricarica situata nella parte inferiore destra del meccanismo. Quando l'operatore ruota la maniglia in senso orario finché non sente un "clic" udibile. Ciò indica che la molla di chiusura è completamente carica e l'indicatore meccanico conferma lo stato di energia immagazzinata.

Ricarica elettrica:Quando viene fornita l'alimentazione ausiliaria all'unità, il motore interno si attiva automaticamente. Guida il meccanismo per caricare la molla. Una volta completata la carica, un microinterruttore interrompe l'alimentazione del motore, mantenendo l'energia pronta per un comando di chiusura. È fondamentale verificare che il cablaggio secondario sia corretto prima di fare affidamento sul funzionamento elettrico.

B. Operazione di chiusura

Chiusura manuale:L'operatore preme il pulsante verde. Questa azione rilascerà istantaneamente la molla di chiusura carica, portando l'interruttore a chiudere il circuito principale.

Chiusura elettrica:quando la bobina del solenoide di chiusura è solenoide. Lo stantuffo dell'elettrovalvola si muoverà, rilasciando meccanicamente lo scrocco. quando l'energia immagazzinata viene rilasciata, chiudere l'interruttore. Dopo la chiusura, il meccanismo ricomprime automaticamente la molla di apertura (immagazzinando energia per il prossimo intervento) e attiva gli interblocchi per impedire un secondo comando di chiusura mentre l'interruttore è già chiuso.

C. Operazione di apertura

Apertura manuale:Premi il pulsante rosso. Ciò rilascia la molla di apertura precedentemente compressa, provocando lo scatto dell'interruttore e l'interruzione del flusso di corrente.

Apertura elettrica:Eccitare la bobina dello sganciatore (di apertura). La forza magnetica rilascia la chiusura a molla di apertura, consentendo alla molla di espandersi e separare istantaneamente i contatti.

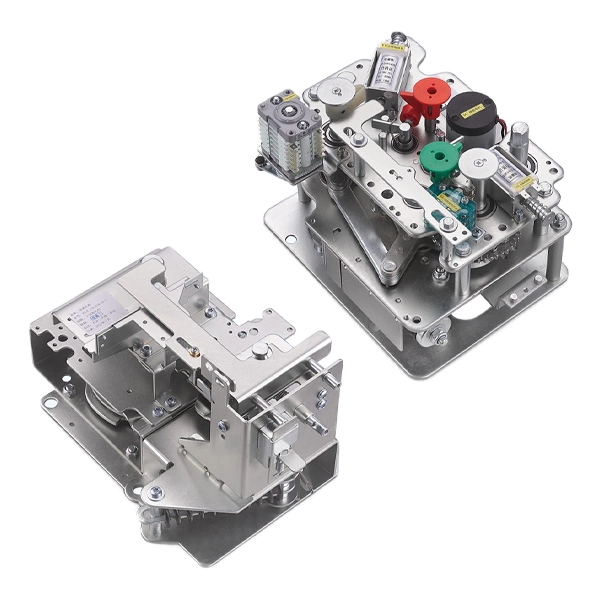

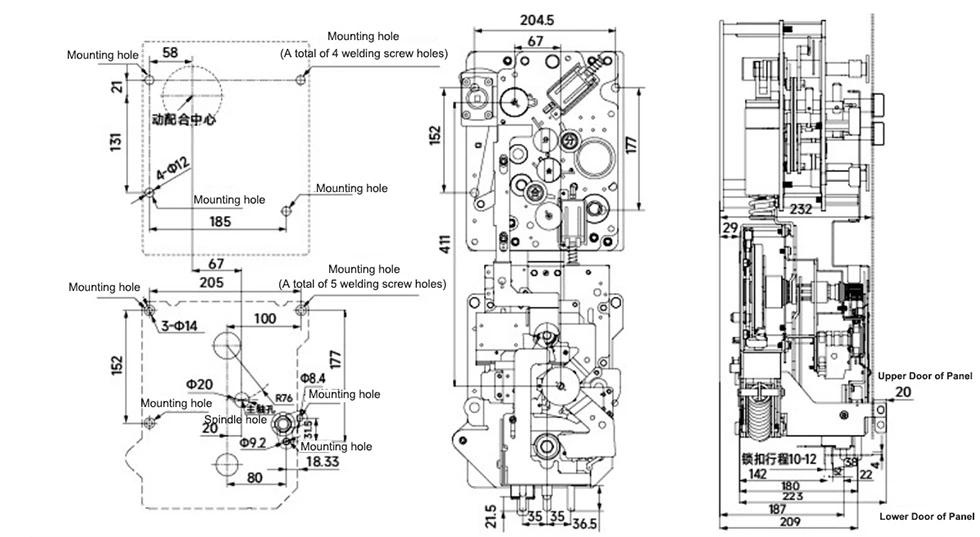

Aspetto e dimensioni

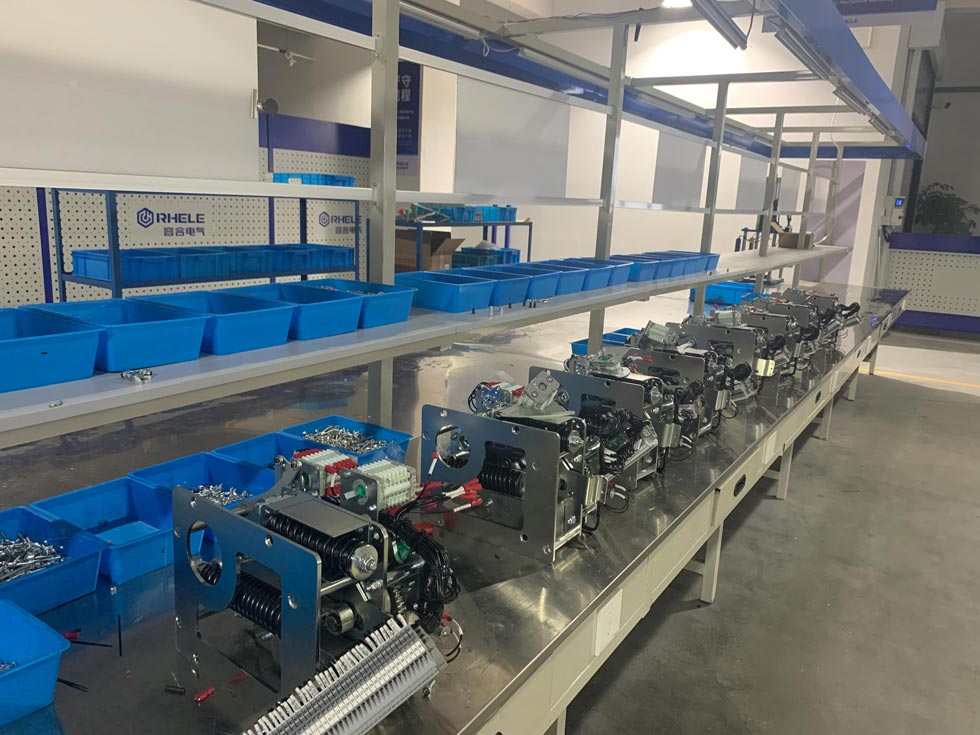

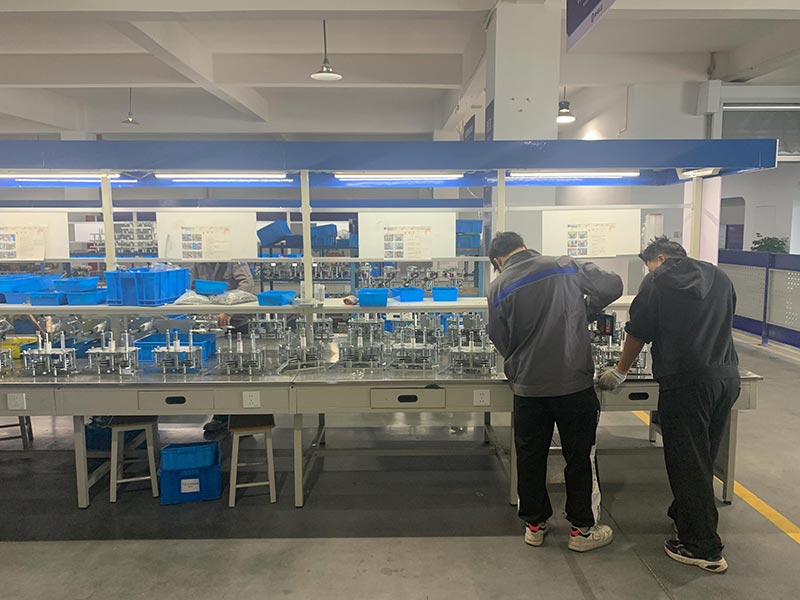

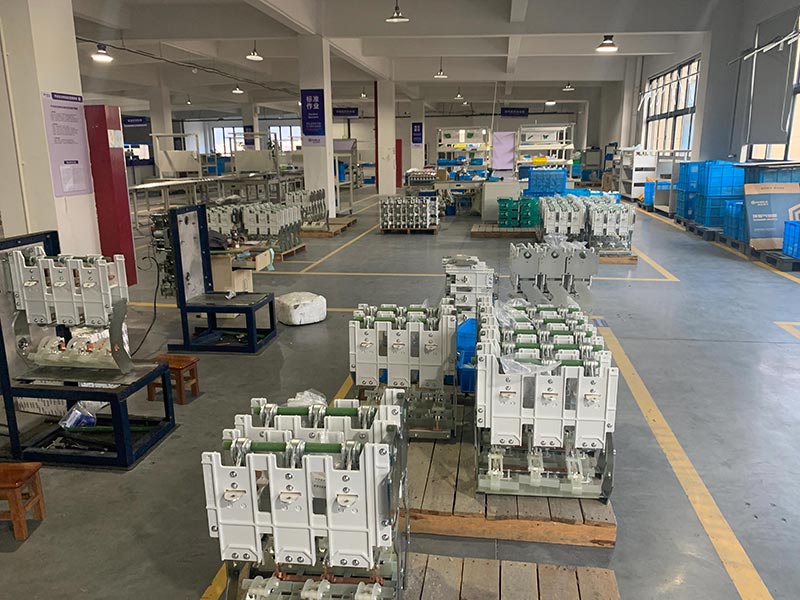

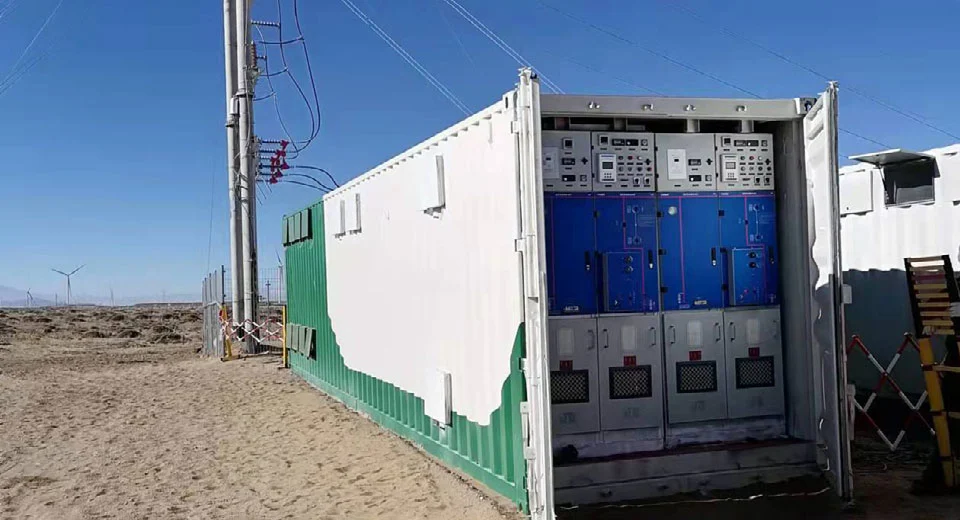

Esposizione dei prodotti
