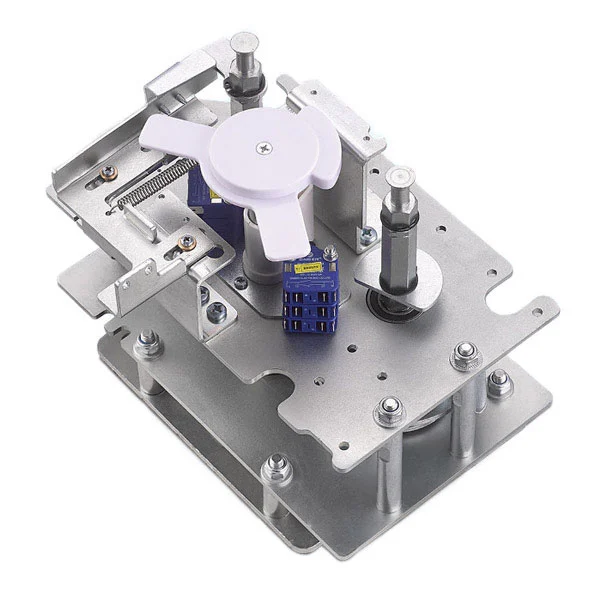

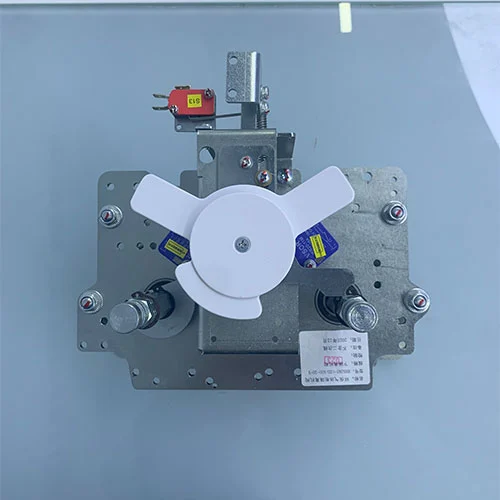

Meccanismo di isolamento da 11 KV per pannelli interni di media tensione

Il meccanismo di isolamento da 11 KV per pannelli interni a media tensione è un meccanismo operativo isolato utilizzato per le operazioni di apertura e chiusura di sezionatori e interruttori di messa a terra all'interno di quadri ecologici isolati in gas (GIS). Questo meccanismo di funzionamento dell'interruttore di manovra-sezionatore utilizza un sistema di accumulo di energia a molla per azionare il sezionatore e il meccanismo di accumulo di energia al centro della molla di compressione controlla le operazioni dell'interruttore di messa a terra. Questo meccanismo di funzionamento dell'interruttore di manovra-sezionatore presenta tre distinte posizioni di lavoro: Chiuso (ON), Aperto (OFF) e A Terra (TERRA). Il meccanismo operativo è dotato di una funzione di interblocco meccanico a cinque prevenzioni per garantire la sicurezza operativa e il rispetto della sequenza.

Modello e significato

Specifiche tecniche

Come utilizzare correttamente questo prodotto?

Tutte le operazioni del meccanismo di isolamento KDSGM-12D/630-20 11KV per pannelli interni a media tensione vengono eseguite utilizzando una maniglia esagonale dedicata inserita nell'albero di trasmissione corrispondente.

1. Chiusura dell'interruttore di disconnessione

Assicurarsi che l'interruttore di messa a terra del pannello sia in posizione OFF.

Inserire la maniglia nell'albero esagonale sul lato destro del meccanismo.

Ruotare di circa 90° in senso antiorario per chiudere il sezionatore.

Quando il sezionatore è CHIUSO, la porta dell'interruttore di messa a terra è bloccata da una piastra indicatrice, impedendo un funzionamento non sicuro.

2. Apertura dell'interruttore di disconnessione (OFF)

Inserire la maniglia nell'albero esagonale sul lato superiore del meccanismo.

Ruotare di circa 90° in senso orario per aprire il sezionatore.

Una volta APERTO, l'operatore può chiudere nuovamente il sezionatore o azionare l'interruttore di messa a terra.

3. Azionamento dell'interruttore di messa a terra

Consentito solo dopo che il sezionatore è completamente APERTO.

Inserire la maniglia nell'albero esagonale sul lato sinistro del meccanismo.

Ruotare di 90° in senso orario per chiudere il circuito di terra o di 90° in senso antiorario per aprirlo.

Quando l'interruttore di messa a terra è CHIUSO, la porta del sezionatore è bloccata, mantenendo l'integrità dell'interblocco e garantendo un funzionamento sicuro.

Principali caratteristiche di sicurezza

Interblocco a cinque misure di prevenzione: impedisce la messa a terra accidentale di un circuito sotto tensione o l'eccitazione di un circuito messo a terra.

Indicatori visivi: mostrano chiaramente le posizioni degli interruttori all'operatore.

Applicazione delle operazioni sequenziali: garantisce che il sezionatore e l'interruttore di messa a terra siano sempre azionati nell'ordine corretto.

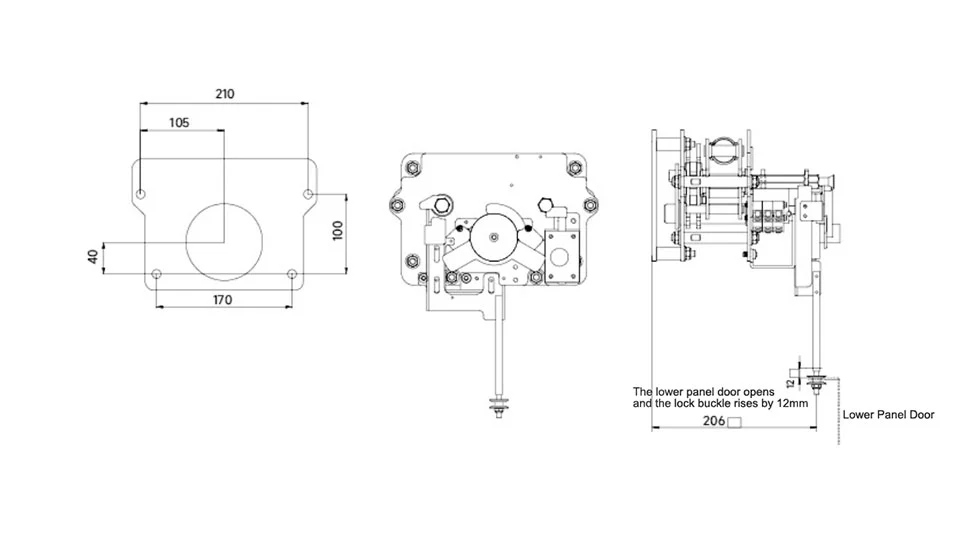

Aspetto e dimensione

Ambito di applicazione

Questo meccanismo di isolamento da 11 KV per pannelli interni a media tensione è progettato specificamente come componente abbinato per interruttori di isolamento e messa a terra a tre posizioni (ON-OFF-TERRA) installati in unità principali ad anello isolate in gas (RMU) e pannelli di comando a media tensione ecologici. È adatto per applicazioni che richiedono rigorosi interblocchi di sicurezza e una commutazione affidabile a molla nei sistemi di distribuzione dell'energia di pubblica utilità, commerciali e industriali.

Domande frequenti

Q1: Qual è la sequenza operativa corretta tra il sezionatore e l'interruttore di messa a terra?

R: Gli interblocchi di sicurezza devono essere applicati secondo una sequenza rigorosa. Il sezionatore di terra può essere azionato (chiuso o aperto) solo dopo che il sezionatore è completamente APERTO. Il sezionatore può essere azionato solo quando l'interruttore di terra è completamente aperto. Il rispetto di questa sequenza impedisce la chiusura pericolosa dell'interruttore di terra su un circuito sotto tensione.

D2: Come funziona la "funzione di interblocco a cinque prevenzioni" per questo meccanismo operativo?

R: La funzione di interblocco opera principalmente attraverso una progettazione meccanica. quando il sezionatore o l'interruttore di messa a terra è in posizione CHIUSO, la piastra di barriera fisica bloccherà l'albero di azionamento dell'interruttore opposto. Questo meccanismo di isolamento garantirà la prevenzione di importanti operazioni di sicurezza, tra cui la messa a terra di un circuito sotto tensione, l'eccitazione di un circuito messo a terra e l'accesso agli interni del compartimento mentre l'apparecchiatura è energizzata.

Q3: A quali standard è conforme questo meccanismo di isolamento da 11 KV per pannelli interni a media tensione?

R: I pannelli interni di media tensione sono prodotti e completamente testati in conformità con lo standard nazionale cinese GB/T 1985-2023 "Sezionatori e sezionatori di terra ad alta tensione in corrente alternata" e altre specifiche tecniche pertinenti per i componenti del quadro.

Q4: La maniglia operativa è universale per tutte le operazioni?

R: Sì, per tutte le operazioni viene utilizzata un'unica maniglia esagonale dedicata. Tuttavia, in qualsiasi momento può essere inserito solo nell'albero operativo specifico che non sia bloccato dalla piastra dell'indicatore di interblocco, applicando così la procedura corretta.

Q5: Come può l'operatore verificare visivamente la posizione attuale degli interruttori?

R: Il meccanismo incorpora un chiaro indicatore di posizione. Inoltre, il sistema di interblocco fornisce un segnale visivo diretto: se una porta operativa è coperta dalla piastra dell'indicatore, l'interruttore corrispondente è in posizione CHIUSA e l'interruttore alternativo è sicuro da azionare (se la sua porta è accessibile).

Perché scegliere i prodotti Cotenele?

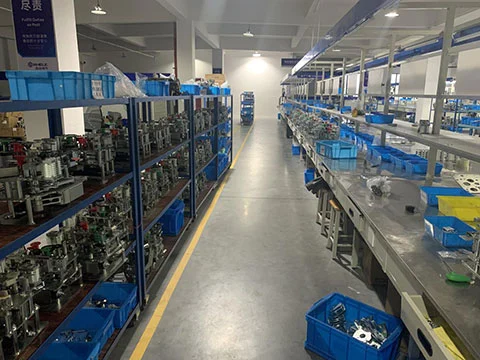

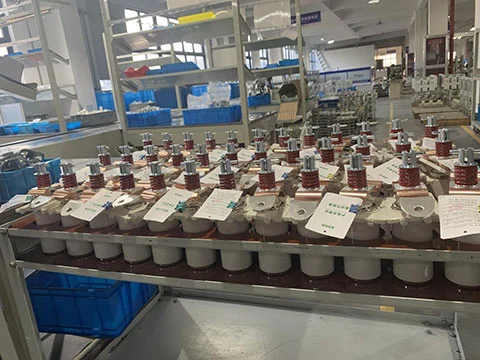

Produzione interna:Possiede oltre 30.000 metri quadrati di spazio produttivo ed è certificato ISO9001, ISO14001 e ISO45001.

Affidabilità:Utilizzato in numerosi progetti energetici, metropolitani, petrolchimici e industriali.

Personalizzazione rapida:Fornisce servizi OEM/ODM per i produttori di quadri.

Innovazione ambientale:Si concentra su componenti GIS rispettosi dell'ambiente.

Competenza tecnica:Un team di ingegneri esperti garantisce la sicurezza, l'accuratezza e la durata del prodotto.

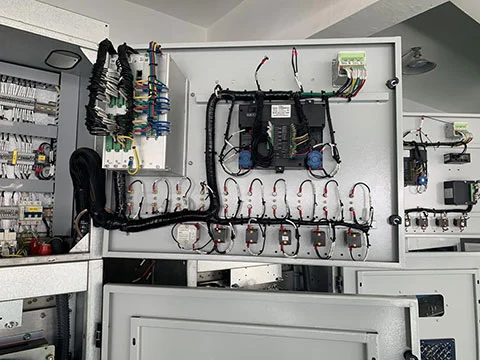

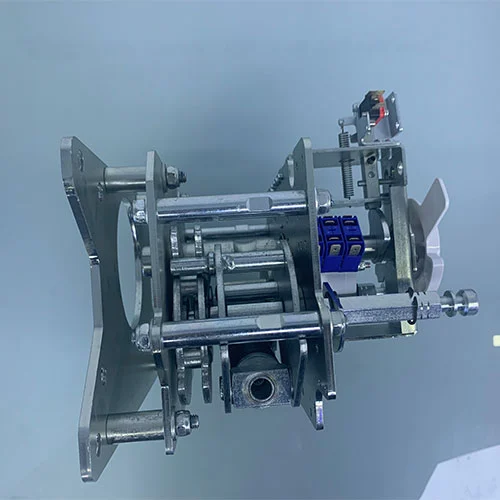

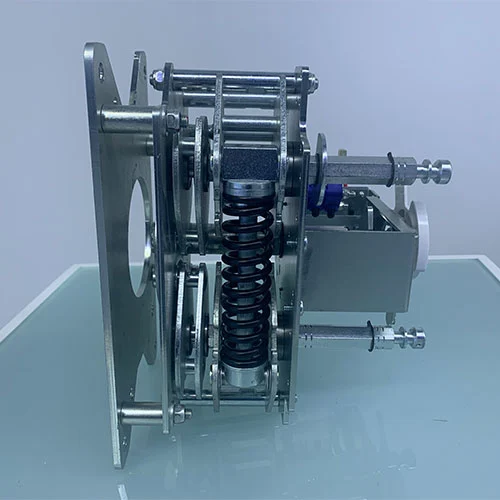

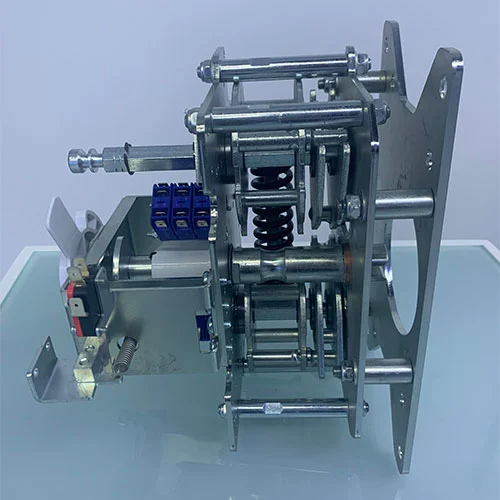

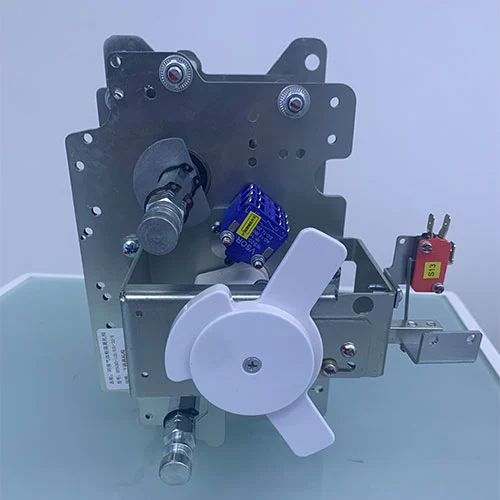

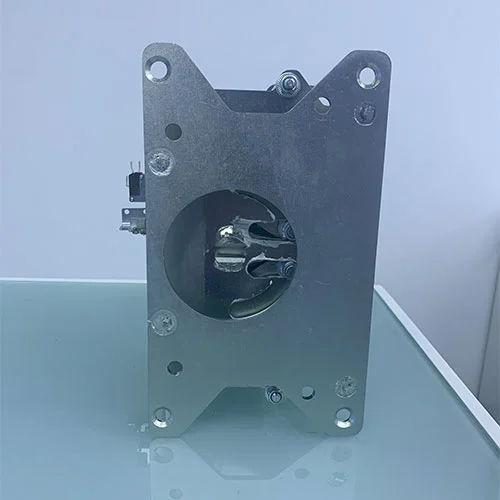

Esposizione dei prodotti
