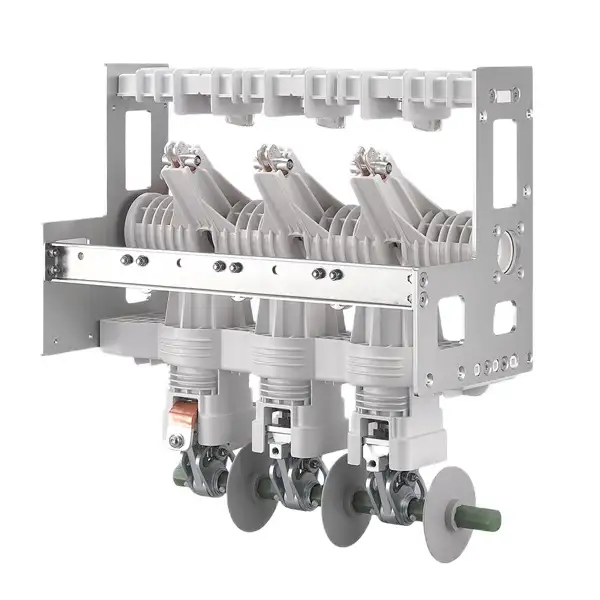

Interruttore automatico in vuoto da 11 KV MT con interruttore isolatore

La corrente di tenuta di breve durata del circuito principale soddisfa i requisiti di 20 kA (4 s) e 25 kA (3 s), la durata di vita meccanica dell'interruttore automatico sotto vuoto è di oltre 10.000 volte e la durata di vita meccanica dell'interruttore di isolamento è di oltre 3000 volte. La corrente di tenuta a breve termine dell'interruttore di messa a terra è di 20 kA (4 s) e la durata meccanica è di 3000 volte.

L'interruttore automatico in vuoto tipo 11KV MV KDSV-12D/630-20-S con interruttore isolatore viene solitamente utilizzato nei sistemi di distribuzione e controllo dell'alimentazione a media tensione. Questa combinazione di interruttore automatico in vuoto con isolatore ha sfruttato la capacità superiore di estinzione dell'arco e la manutenzione quasi gratuita delle ampolle in vuoto con l'importante funzione di sicurezza di uno spazio di isolamento visibile fornito dal sezionatore.

Questo interruttore sottovuoto spesso utilizzato per installazioni interne in sistemi di distribuzione di alimentazione CA trifase da 3 kV a 40,5 kV, 50/60 Hz, questo dispositivo elettrico è molto importante nei quadri moderni, in grado di garantire sicurezza operativa, affidabilità del sistema e gestione efficiente dell'energia in applicazioni che richiedono commutazioni frequenti, elevata resistenza e apparecchiature esenti da manutenzione e senza olio.

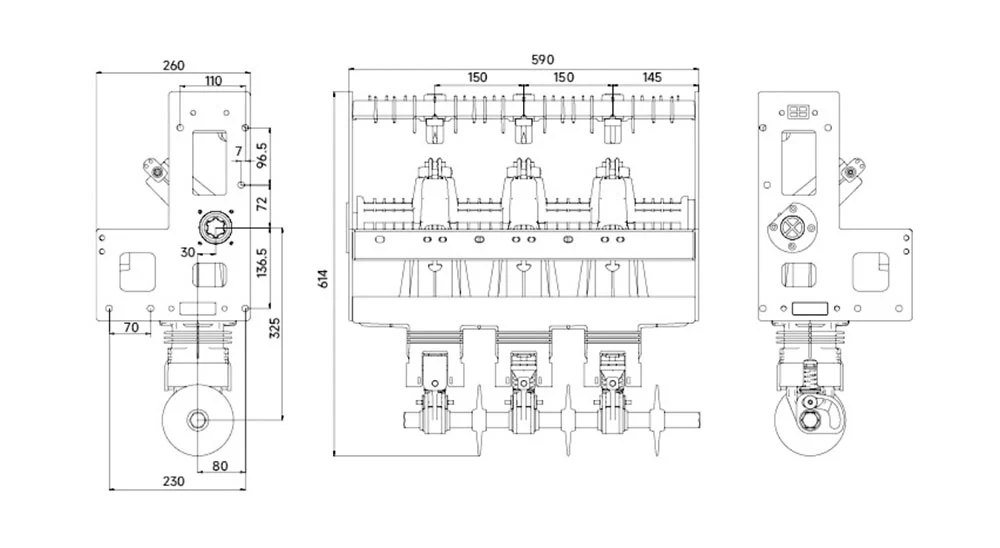

Aspetto e dimensione

Modello e significati

Cos'è un interruttore automatico in vuoto?

L'interruttore automatico sotto vuoto da 11 KV MT con interruttore isolatore è un dispositivo di commutazione elettrica avanzato che interrompe la corrente separando i suoi contatti all'interno di una camera a vuoto, chiamata anche ampolla sotto vuoto. Il vuoto funge sia da mezzo di estinzione dell'arco che da mezzo isolante, garantendo un funzionamento sicuro, affidabile e senza manutenzione.

La progettazione di un VCB si basa su tre sottosistemi essenziali:

1.Interruttore sotto vuoto

Busta isolante:Involucro in ceramica o vetro che mantiene un alto vuoto all'interno.

Contatti:Realizzato con leghe di rame specializzate, spesso genera un campo magnetico longitudinale per stabilizzare e diffondere l'arco, migliorando le prestazioni.

Sistema di schermatura:Gli schermi metallici proteggono l'involucro isolante dalla deposizione di vapore e mantengono un campo elettrico uniforme.

2.Meccanismo operativo

Fornisce energia per aprire e chiudere i contatti.

Tipi comuni:sistemi a molla (manuali o a motore) e solenoidi elettromagnetici, che consentono una commutazione rapida e affidabile.

3. Telaio di supporto e isolamento

Alloggia saldamente l'interruttore e il meccanismo.

Include telaio principale, isolamento e terminali per collegamenti esterni.

Garantisce un assemblaggio compatto, stabile e meccanicamente robusto.

Vantaggi principali

1. Design compatto e leggero per una facile installazione.

2. Elevata durata con manutenzione minima richiesta.

3. Operazioni ripetute senza degrado delle prestazioni.

4. Adatto per distribuzione di energia a media tensione, sistemi industriali e siti sensibili dal punto di vista ambientale.

Parametri tecnici

Ambito di applicazione

La commutazione sicura, affidabile e frequente è molto importante nei sistemi di distribuzione dell'alimentazione, l'interruttore automatico in vuoto da 11 KV MV con interruttore isolatore è l'opzione preferita. l'applicazione principale dell'interruttore automatico è la seguente:

Dispositivo industriale: l'interruttore del circuito sotto vuoto può controllare e proteggere importanti apparecchiature elettriche come trasformatori, banchi di condensatori e motori di grandi dimensioni.

Generazione di energia e sottostazioni: utilizzato per proteggere gli alimentatori e all'interno dei sistemi di alimentazione ausiliaria.

Distribuzione dell'energia commerciale: installato in quadri salvaspazio, come quadri blindati (compresi quelli estraibili) o fissi. Un vantaggio molto importante dell'interruttore in vuoto è l'assenza di olio, che può rendere l'interruttore in vuoto molto adatto per siti sensibili dal punto di vista ambientale, aree ad alto rischio di incendio e qualsiasi situazione in cui è necessario ridurre la manutenzione.

Interruttore automatico VS sezionatore

L'interruttore in vuoto, se montato in un unico assieme, ha funzioni sostanzialmente distinte e complementari all'Isolatore:

Interruttore automatico sotto vuoto:

Funzione primaria:creare, trasportare e interrompere correnti di carico in condizioni normali e interrompere correnti di guasto in condizioni anomale. È progettato come dispositivo rompicarico e rompiguasto.

Operazione:Può essere utilizzato sotto carico. L'ampolla in vuoto del VCB viene utilizzata per estinguere in sicurezza l'arco ad alta energia generato quando la corrente viene interrotta.

Sicurezza:L'interruttore automatico in vuoto fornisce protezione per le apparecchiature a valle eliminando i guasti, in coordinamento con i relè di protezione.

Sezionatore:

Funzione primaria:Per fornire un traferro fisico e visibile nel circuito diseccitato per l'isolamento e la sicurezza quando l'apparecchiatura necessita di manutenzione. È strettamente un dispositivo di scarico.

Operazione:Deve essere azionato solo quando il circuito è diseccitato (cioè dopo l'apertura dell'interruttore a monte). Non è dotato di capacità di estinzione dell'arco progettata e non è in grado di interrompere in modo sicuro il carico o la corrente di guasto.

Sicurezza:L'isolatore garantisce un punto di isolamento sicuro, consentendo all'operatore di lavorare sulla sezione a valle verificando l'assenza di tensione.

Gli interruttori automatici in vuoto sono dispositivi di protezione e controllo utilizzati per l'interruzione della corrente, mentre i sezionatori sono dispositivi di sicurezza passiva utilizzati per creare un isolamento visibile. Il nostro interruttore automatico in vuoto MT da 11 kV con interruttore isolatore consente una sequenza di interruzione sicura:l'interruttore in vuoto disconnette il circuito, seguito dal sezionatore, formando un punto di isolamento di facile manutenzione, tipicamente visibile attraverso una finestra di osservazione o un indicatore meccanico. Questa combinazione di interruttore automatico in vuoto e sezionatore è un componente cruciale e affidabile nei quadri di media tensione.

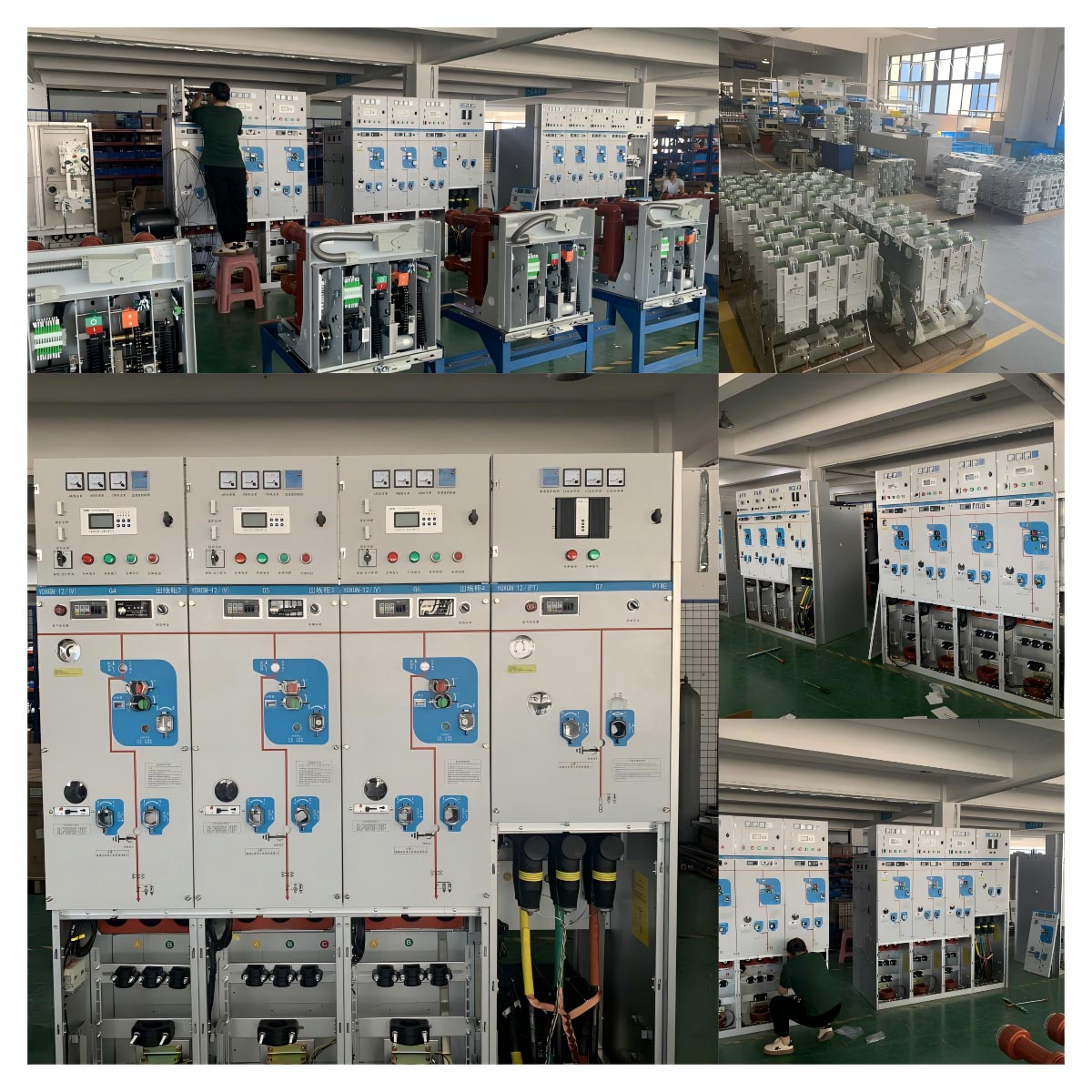

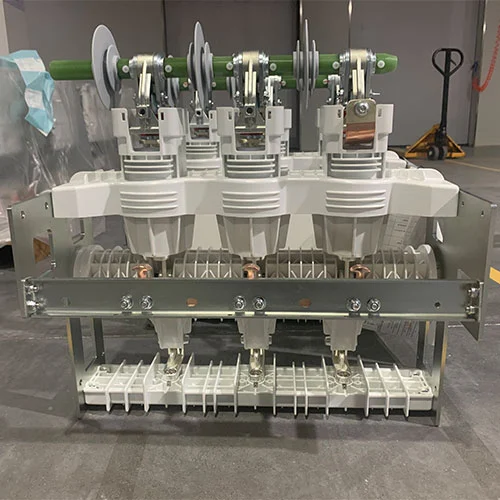

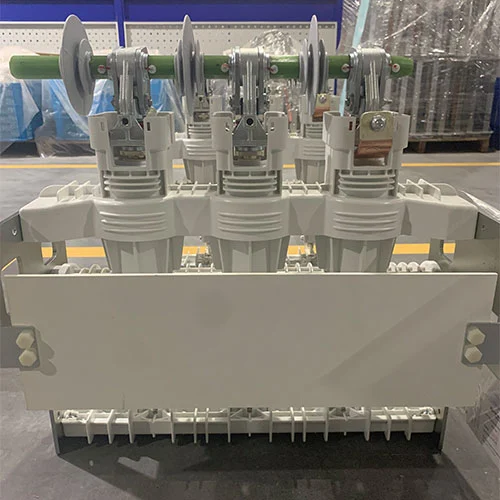

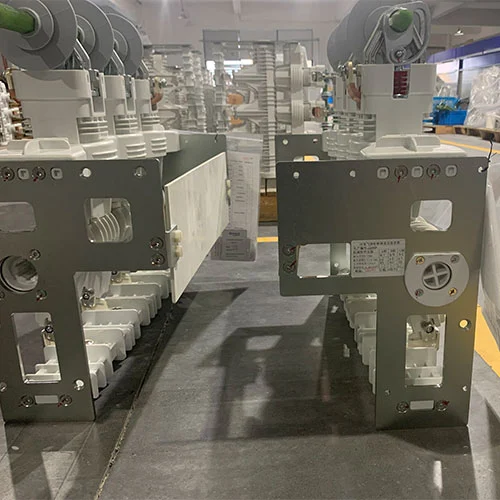

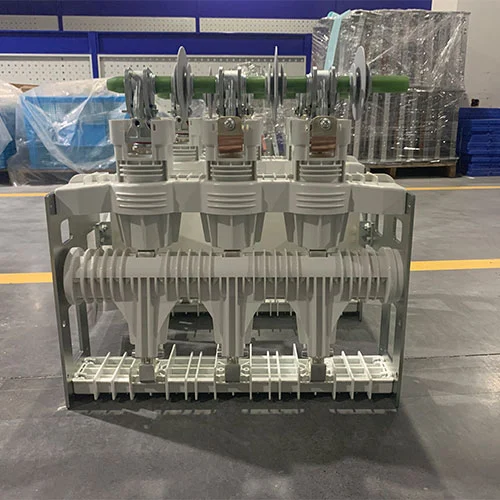

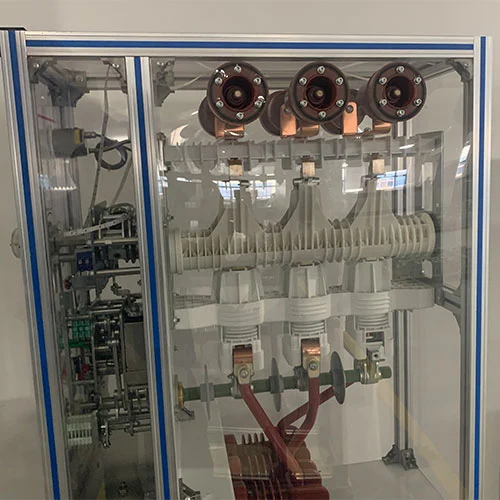

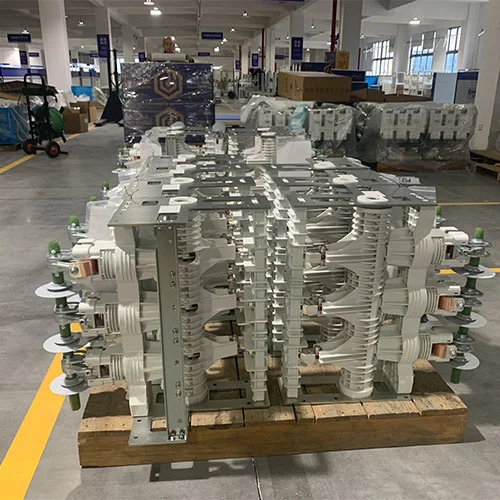

Esposizione dei prodotti
