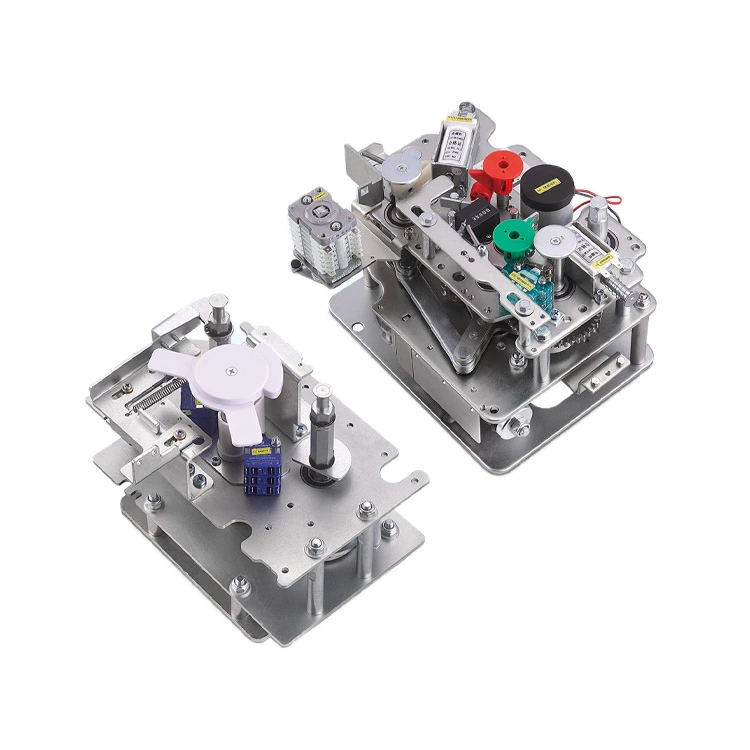

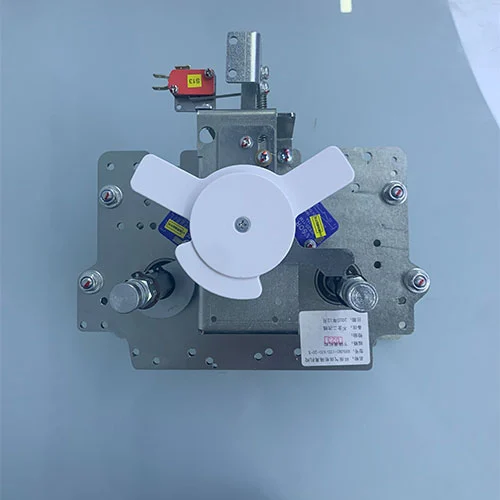

Interruttore VCB di media tensione da 11 KV con meccanismo di isolamento

La funzione importante dei quadri di media tensione nei moderni sistemi di distribuzione dell'energia è la protezione, il controllo e l'isolamento dei circuiti elettrici. Oggigiorno le persone prestano sempre più attenzione alla protezione dell'ambiente, quindi i "quadri rispettosi dell'ambiente" adattano mezzi isolanti puliti come aria pulita, vuoto o miscele di gas a base di fluoronitrile invece del tradizionale SF₆ come mezzo isolante. L'interruttore VCB di media tensione da 11 KV con meccanismo di isolamento è un componente chiave di questo quadro ecologico.

Qual è lo scopo di questo prodotto?

È il componente centrale del pannello responsabile dell'esecuzione dei comandi essenziali per aprire (sganciare) e chiudere i contatti dell'interruttore automatico e del sezionatore. La precisione, la velocità e l'affidabilità di questo meccanismo influiscono direttamente sulla sicurezza della rete elettrica e sulla continuità dell'alimentazione. Come evidenziato dalle indagini di settore, il meccanismo operativo è il sottosistema più critico, a cui è riconducibile la maggior parte dei guasti e dei guasti degli interruttori automatici, il che rende fondamentale la sua progettazione e le sue condizioni.

Specifiche chiave

Modello e significato

Qual è lo scopo del meccanismo di funzionamento?

Il meccanismo di comando è un componente integrato critico dei quadri di media tensione. Accumula e rilascia energia meccanica per spostare rapidamente i principali contatti che trasportano corrente tra le posizioni APERTO e CHIUSO. Agendo da intermediario, converte un segnale di controllo a bassa energia (pulsante manuale o relè elettrico) nell'azione ad alta forza necessaria per azionare i contatti in modo affidabile, garantendo un'interruzione e una connessione sicure del circuito.

Componenti chiave

1. Mezzo di accumulo dell'energia

A molla (più comune):

Utilizzato nella serie KDSVM-12, soprattutto nei quadri ecologici

Il motore comprime la molla di chiusura, che chiude i contatti e carica la molla di apertura (scatto).

Vantaggi:alta affidabilità, design semplice, facile manutenzione

Pneumatico:Utilizza aria compressa

Idraulico:Utilizza olio o gas pressurizzato

Magnetico:Utilizza solenoide o elettromagnete

2. Circuito di attuazione

Componenti che attivano il rilascio di energia, tra cui:

Bobine di chiusura/sgancio (elettromagneti)

Chiusure

Pulsanti manuali

3.Sistemi di interblocco

Funzionalità di sicurezza per prevenire operazioni errate o non sicure

Esempio:impedire la chiusura in caso di guasto o la chiusura di un sezionatore sotto carico

Il meccanismo RHSVM3-12 descritto è un classico esempio di un meccanismo a molla moderno e ad alta affidabilità. È dotato di un motore per la ricarica automatica delle molle, molle separate per le azioni di chiusura e apertura (con un design intelligente del collegamento over-center per la chiusura) e bobine elettriche integrate per il funzionamento a distanza, raggiungendo una durata meccanica superiore a 10.000 operazioni.

Cotenele garantisce che l'interruttore VCB di media tensione da 11 KV con meccanismo di isolamento è testato in fabbrica e facoltativamente verificato da terze parti, garantendo affidabilità in ambienti difficili.

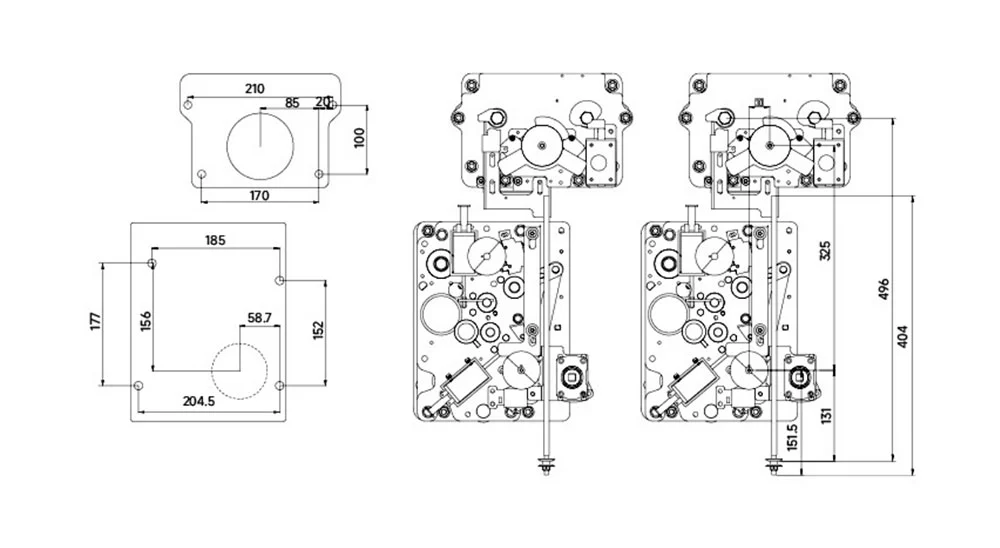

Aspetto e dimensione

Ambito di applicazione

I meccanismi di comando sono i componenti principali di un'ampia gamma di apparecchiature elettriche di commutazione e protezione, quali unità principali e pannelli ad anello di media tensione. La loro applicazione principale include di seguito:

Interruttori automatici di media tensione:Si tratta delle loro apparecchiature elettriche principali, principalmente nell'intervallo da 12 kV a 40,5 kV comune nei sistemi di distribuzione dell'energia. Sono essenziali nei quadri isolati in aria (AIS), isolati in gas (GIS) e nei più recenti quadri ecologici isolati in gas per la protezione del circuito primario contro sovraccarichi e cortocircuiti.

Sezionatori e sezionatori di terra:Meccanismi operativi come RHSVM3-12 possono essere utilizzati insieme a meccanismi di disconnessione. Forniscono l'azionamento per un funzionamento lento e attento degli interruttori di sezionamento e di messa a terra.

Le applicazioni principali includono:

♦Sottostazioni Elettriche:Sia stazioni di distribuzione primaria che stazioni di trasformazione secondarie.

♦Sistemi energetici industriali:Per proteggere impianti di produzione, data center e grandi strutture commerciali.

♦Impianti ad energia rinnovabile:Nelle sottostazioni di parchi eolici e solari per la connessione e la protezione.

♦Infrastrutture:Per alimentatori per trazione ferroviaria, reti elettriche aeroportuali e sistemi elettrici critici ospedalieri.

L'interruttore VCB a media tensione da 11 KV con meccanismo di isolamento viene utilizzato per quadri rispettosi dell'ambiente, questo meccanismo indipendente da sistemi idraulici o pneumatici esterni, può mantenere robustezza e affidabilità in tutti gli intervalli di temperatura. Il meccanismo è conforme agli standard GB1984 e IEC 62271-100, ciò può garantire un funzionamento sicuro e affidabile nel sistema di distribuzione dell'energia.

Manuale operativo per il meccanismo operativo

1. Stoccaggio energetico:

Dopo aver installato e fissato il meccanismo, collegare la maniglia dedicata all'albero di azionamento situato in basso a destra. Ruotarla in senso orario finché non si sente un clic solido: ciò significa che la molla è completamente carica e l'indicatore ha innestato l'interruttore di finecorsa. Per il funzionamento del motore, basta applicare potenza. L'unità caricherà automaticamente la molla e poi la spegnerà, mantenendo l'energia pronta per un comando di chiusura. (Assicurarsi che il cablaggio di controllo sia corretto per questa modalità).

2.Chiusura dell'interruttore automatico:

Per una chiusura manuale, basta premere il pulsante verde. Ciò rilascia l'energia immagazzinata per chiudere i contatti principali. Se utilizzi il comando elettrico, energizza invece la bobina di chiusura. La sua azione rapida rilascia la molla per eseguire il lavoro e carica immediatamente la molla di apertura. (Un interblocco integrato bloccherà un'altra operazione di chiusura, anche se la molla viene successivamente ricaricata).

3.Apertura dell'interruttore automatico:

Per l'apertura manuale, premere il pulsante rosso. Rilascia la molla di apertura per separare i contatti principali. Per aprirlo elettricamente alimentare la bobina di apertura. La sua azione rapida rilascia la molla, aprendo l'interruttore.

Manuali PDF dettagliati disponibili per il download.

Testato in fabbrica, il nostro interruttore VCB a media tensione da 11 KV con meccanismo di isolamento è adatto per progetti di sistemi energetici, industriali e di energia rinnovabile in tutto il mondo.

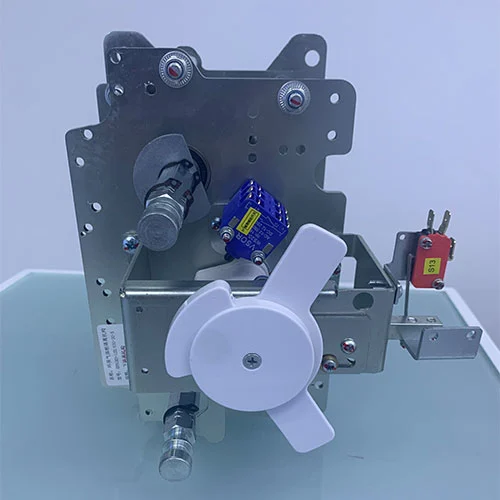

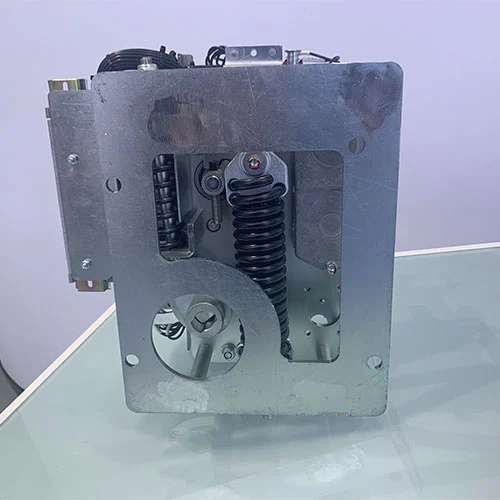

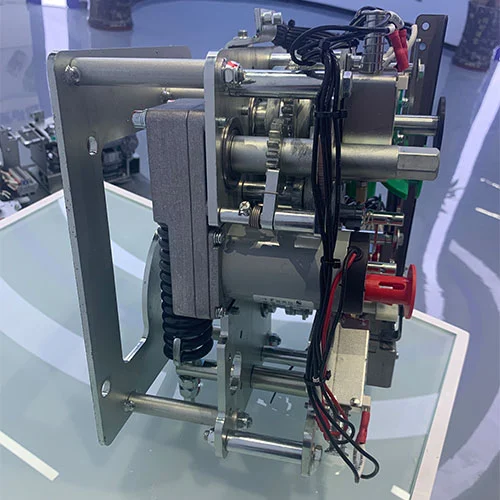

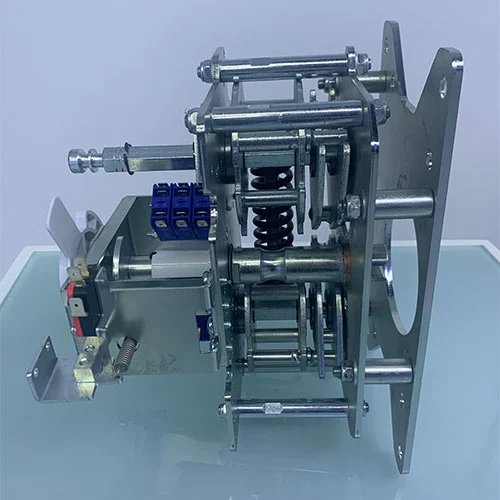

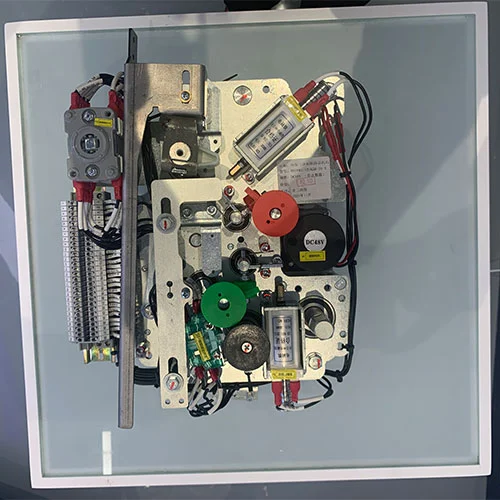

Esposizione dei prodotti
