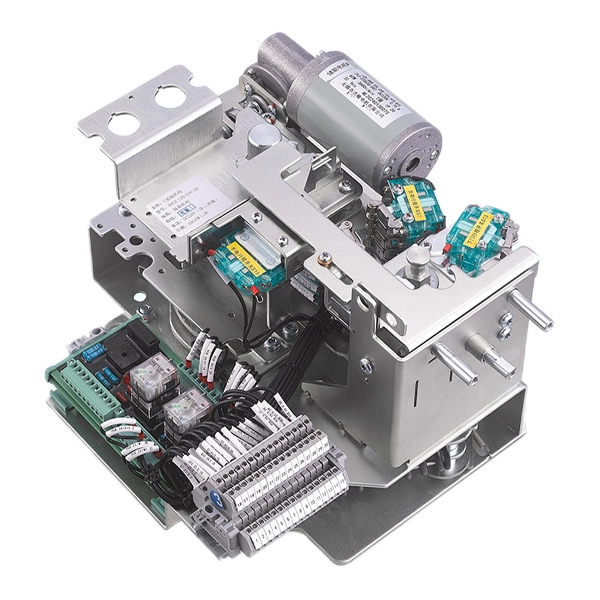

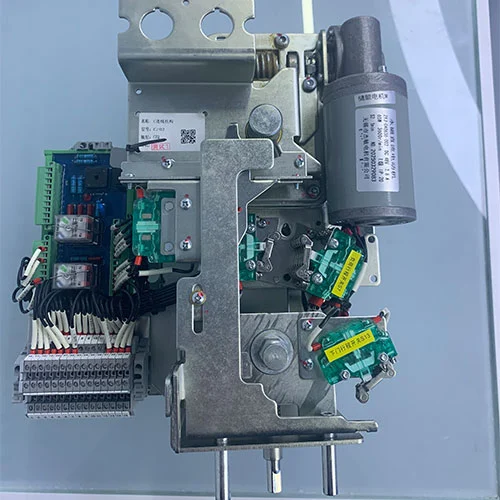

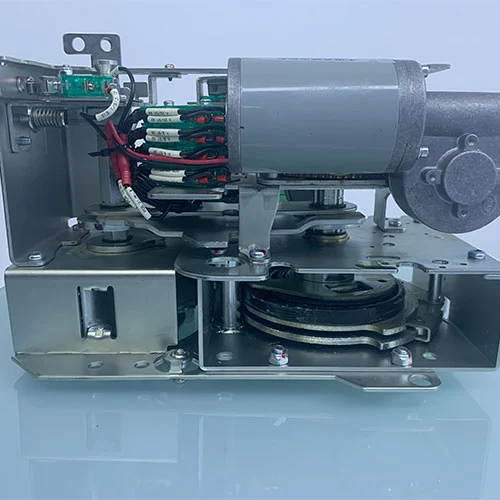

Meccanismo elettrico del quadro di media tensione 22KV

Nelle moderne reti di distribuzione dell'energia a media tensione, le unità principali ad anello (RMU) sono ampiamente utilizzate per fornire un'alimentazione elettrica altamente disponibile e affidabile. Uno dei componenti chiave di una RMU è il meccanismo di comando dell'interruttore, che deve essere in grado di eseguire le operazioni di chiusura e apertura in modo rapido e sicuro.

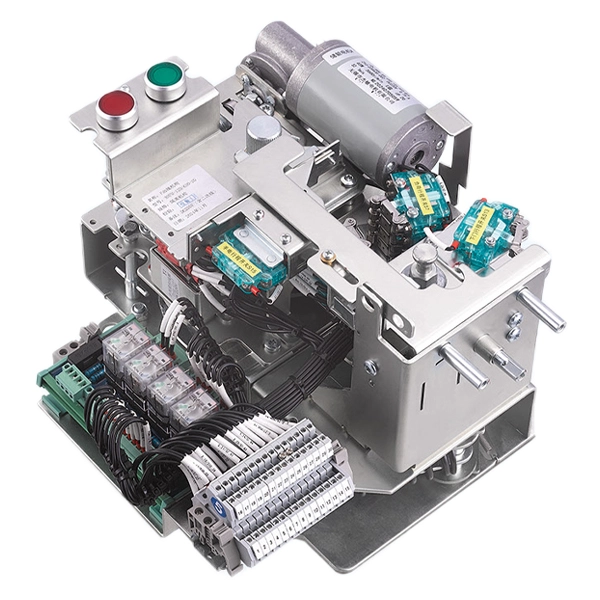

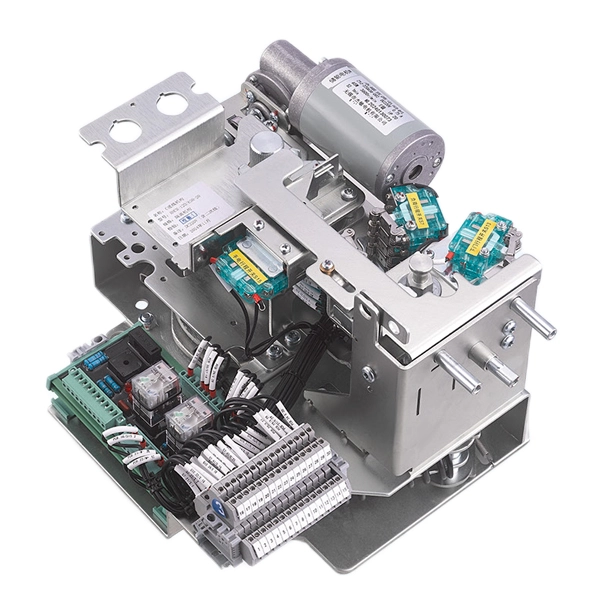

Il meccanismo elettrico del quadro di media tensione da 22 kV è progettato specificamente per le applicazioni del circuito in ingresso di RMU isolate in gas o in aria. È un comando ad accumulo di energia che utilizza due sistemi di molle indipendenti: una molla di trazione per la chiusura e una molla di compressione per l'apertura.

La molla di chiusura immagazzina energia ruotando una maniglia (manualmente) o essendo azionata da un motore; una volta azionato lo scrocco di chiusura, la molla rilascia immediatamente l'energia.

Durante la manovra di chiusura, la molla di apertura contemporaneamente immagazzina energia e rimane poi in uno stato di stand-by, pronta a rispondere ai successivi comandi di apertura.

Le caratteristiche principali includono

Sia del tipo a funzionamento manuale che elettrico per la carica e lo sgancio.

Pulsanti separati con coperture protettive montate sul pannello del, per impedire l'ingresso di polvere e il funzionamento involontario.

Funzionalità di interblocco se combinata con un meccanismo di isolamento, garantendo un controllo sicuro della sequenza.

Funzione di richiusura automatica (quando richiesta) e logica anti-pompaggio per evitare operazioni multiple.

Il prodotto è conforme alla norma pertinente GB 1984‑2014 (interruttori automatici CA ad alta tensione) e GB/T 1985‑2023 (sezionatori CA ad alta tensione e sezionatori di terra).

Modello

Quali sono i principi di funzionamento e i meccanismi operativi di questa organizzazione?

Il principio di funzionamento del meccanismo elettrico del quadro di media tensione da 22 KV è basato sull'accumulo e sul rilascio rapido di energia meccanica.

Accumulo di energia (ricarica)

Ricarica manuale: una maniglia dedicata è inserita nell'albero di ricarica situato nella parte inferiore destra del meccanismo. Ruotando la maniglia in senso orario si ruota l'albero che mette in tensione la molla di chiusura tramite un sistema ad ingranaggi o camme. Quando la molla supera il punto "superiore al centro", si blocca nella posizione carica, accompagnata da un "clic" acustico e da un indicatore visivo (ad esempio, un albero rotante che attiva un microinterruttore).

Carica elettrica: quando viene applicata la tensione di controllo, il motore elettrico aziona automaticamente il meccanismo di carica finché la molla di chiusura non è completamente tesa. A quel punto il circuito del motore viene interrotto da un microinterruttore e la molla rimane bloccata, pronta per la chiusura.

Operazione di chiusura

Chiusura manuale: Premendo il pulsante verde (protetto da una copertura trasparente sul pannello) si sblocca meccanicamente il fermo di chiusura. La molla di tensione rilascia rapidamente energia, fa ruotare l'alberino e sposta i contatti dell'interruttore in posizione chiusa. Allo stesso tempo, questa azione comprimerà la molla di apertura, immagazzinando energia per l'apertura successiva.

Chiusura elettrica: Eccitando la bobina di chiusura (solenoide) si tira un'ancora che libera lo scrocco di chiusura, producendo la stessa azione meccanica della chiusura manuale. Dopo la chiusura, il meccanismo può iniziare immediatamente a ricaricare la molla di chiusura (se è configurata la richiusura automatica), ma un interblocco impedisce una seconda chiusura finché l'interruttore non viene aperto e non vengono soddisfatte le condizioni adeguate.

Operazione di apertura

Apertura manuale: Premendo il pulsante rosso si sblocca il fermo di apertura. La compressione dell'attuatore apre l'estensione della molla, spingendo il meccanismo operativo a separare i contatti.

Apertura elettrica: eccitare la bobina di apertura (elettromagnete) del comando, azionare il blocco dell'apertura, rilasciare la molla di apertura e scollegare il circuito dell'interruttore.

Questo comando è dotato di un dispositivo di interblocco meccanico che impedisce il verificarsi di comandi di chiusura e apertura simultanei e garantisce inoltre che l'interruttore di isolamento (se presente) sia nella posizione corretta prima che l'interruttore possa essere azionato.

Istruzioni operative

Verifiche preliminari

Assicurarsi che il meccanismo sia montato correttamente sul quadro e che tutto il cablaggio secondario (per il funzionamento elettrico) sia accurato e sicuro.

Verificare che i pulsanti montati sul pannello (verde per la chiusura, rosso per l'apertura) siano dotati dei relativi coperchi protettivi e che gli indicatori di funzionamento (ad esempio "carica/scarica") siano visibili.

Ricarica (accumulo di energia)

Manuale: inserire la maniglia di comando nella presa di ricarica (in basso a destra). Ruotare in senso orario costantemente finché non si sente un "clic" distinto e l'indicatore di carica mostra "carica". Rimuovere la maniglia.

Elettrico: applica la potenza di controllo al meccanismo. Il motore funzionerà automaticamente finché la molla non sarà completamente carica e si fermerà. Quindi verificare che la spia di carica sia accesa.

Chiusura dell'interruttore automatico

Manuale: sollevare il coperchio protettivo del pulsante verde e premerlo con decisione. L'interruttore dovrebbe chiudersi e dovrebbe apparire l'indicatore di posizione "chiuso". La molla di apertura ora viene caricata automaticamente.

Elettrico: inviare un comando di chiusura (ad esempio da un telecomando o un relè di protezione) alla bobina di chiusura. L'interruttore si chiude; verificare l'indicazione della posizione.

Apertura dell'interruttore automatico

Manuale: sollevare il coperchio protettivo del pulsante rosso e premerlo con decisione. L'interruttore si apre; confermare l'indicazione "aperto".

Elettrico: Invia un comando di apertura alla bobina di apertura. L'interruttore si apre.

Dopo l'operazione

Dopo una manovra di chiusura, il meccanismo può ricaricare automaticamente la molla di chiusura se l'alimentazione del motore è presente. Ciò prepara l'interruttore per un successivo ciclo di chiusura-apertura.

Osservare sempre gli indicatori di stato e rispettare eventuali condizioni di interblocco (ad esempio, posizione dell'isolatore) prima dell'uso.

Il meccanismo a molla fornisce un controllo robusto, affidabile e sicuro per gli interruttori automatici nelle linee di ingresso RMU. questo meccanismo elettrico del quadro di media tensione da 22 KV

La combinazione di molle di trazione e compressione, funzionamento manuale ed elettrico e interblocchi integrati soddisfa i requisiti delle moderne reti di distribuzione. La durata meccanica di questo meccanismo supera le 10.000 operazioni ed è conforme agli standard internazionali, che possono garantire prestazioni a lungo termine e sicurezza operativa.

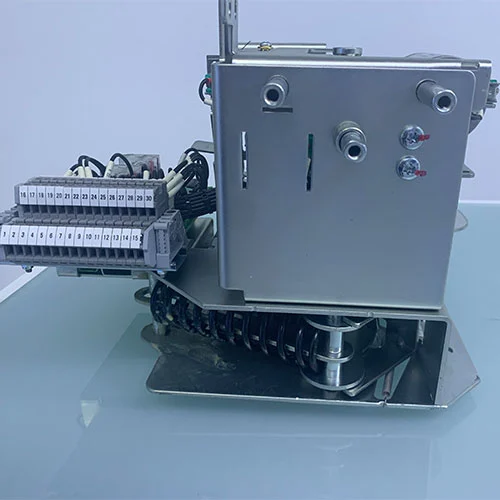

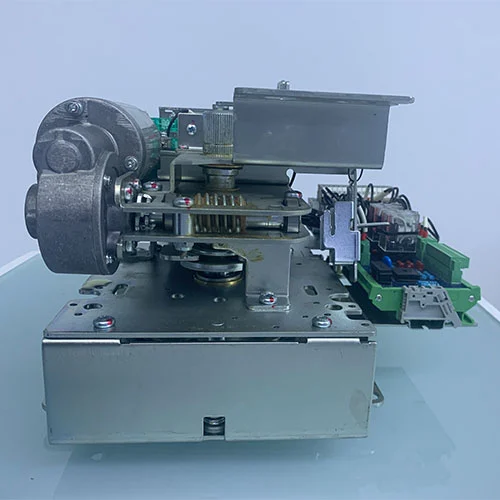

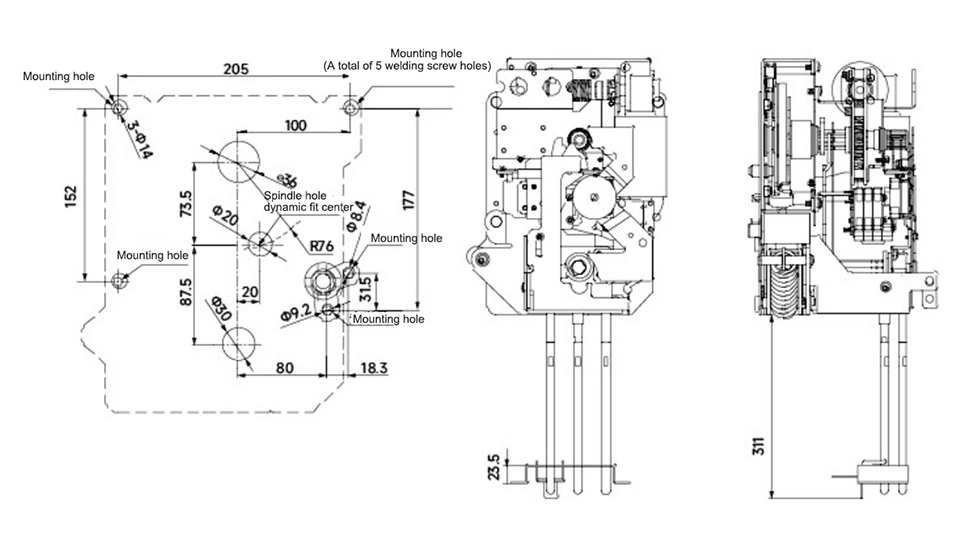

Aspetto e dimensioni

Applicazioni

Linee in entrata RMU, GIS e AIS a media tensione.

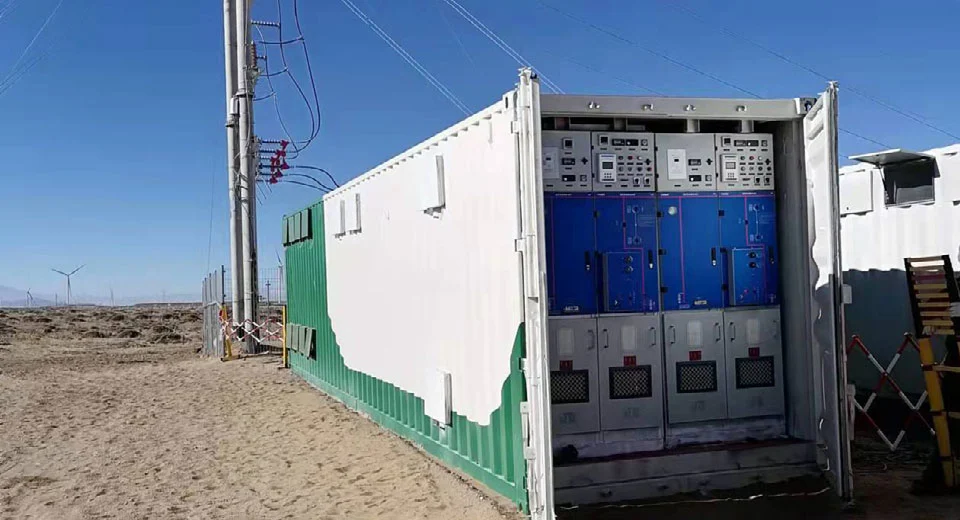

Progetti di energia rinnovabile: parchi eolici, stazioni solari fotovoltaiche.

Progetti ferroviari e metropolitani che richiedono un'elevata sicurezza operativa.

Reti di distribuzione industriali e comunali.

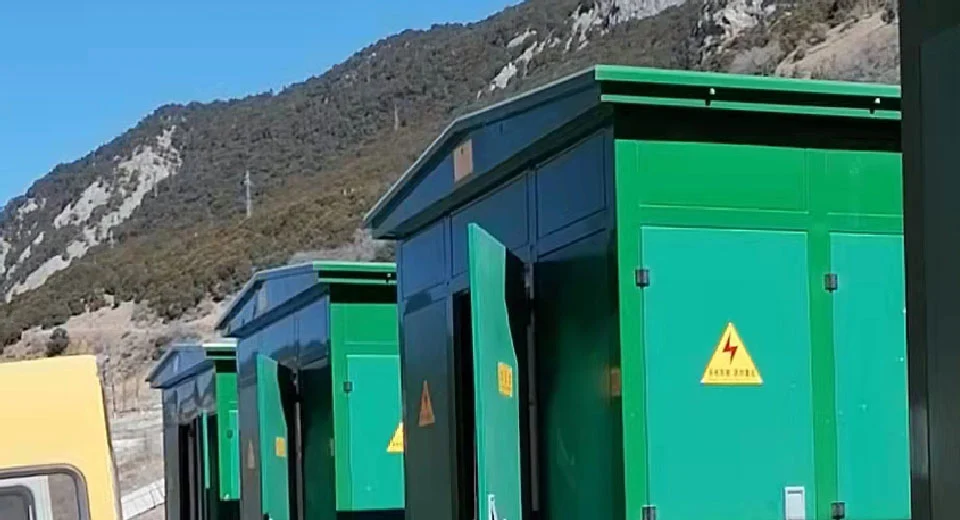

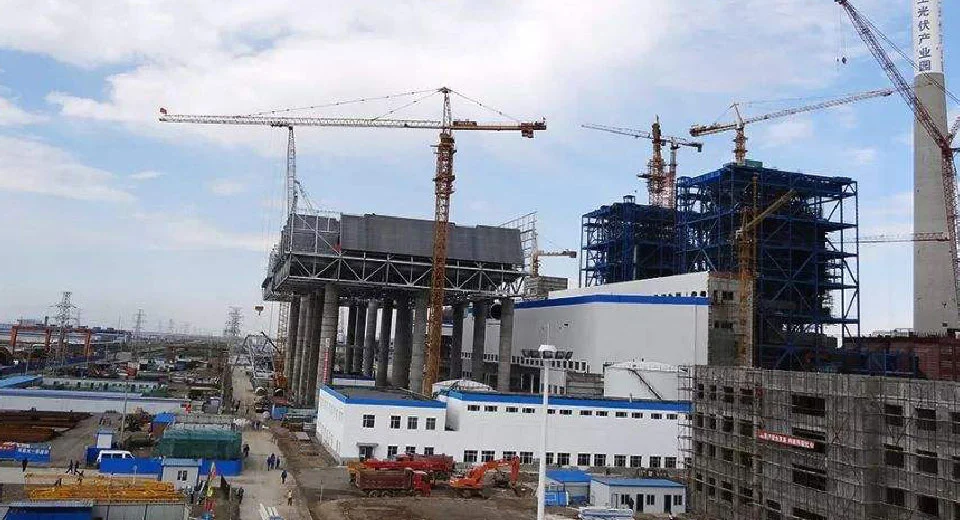

Riferimenti al progetto

Guojiawan Quadro isolato in gas da 110 kV – 35 kV – Progetto di parco eolico.

Sottostazione da 110 kV della miniera d'oro di Ayni, Tagikistan – Distribuzione di energia ad alta affidabilità.

Progetto fotovoltaico ibrido pascolo-solare Maqu da 200 MW – Applicato meccanismo di richiusura automatica.

Perché scegliere Cotenele?

• Produttore esperto:Oltre 6 anni di esperienza nei componenti principali dei quadri da 12 kV a 40,5 kV.

• Qualità certificata:ISO9001/ISO14001/ISO18001; prodotti testati dalle autorità nazionali.

• Comprovata esperienza:Fornitura di meccanismi di manovra di media tensione per progetti eolici, solari e ferroviari nazionali e internazionali.

• Tecnologia innovativa:Il continuo sviluppo dei meccanismi ecologici dei quadri isolati in gas della serie RHSV garantisce stabilità e sicurezza.

Cotenele si impegna a fornire meccanismi di commutazione sicuri, di lunga durata e ad alta affidabilità, che soddisfino i requisiti delle moderne reti di distribuzione e delle applicazioni di energia rinnovabile.

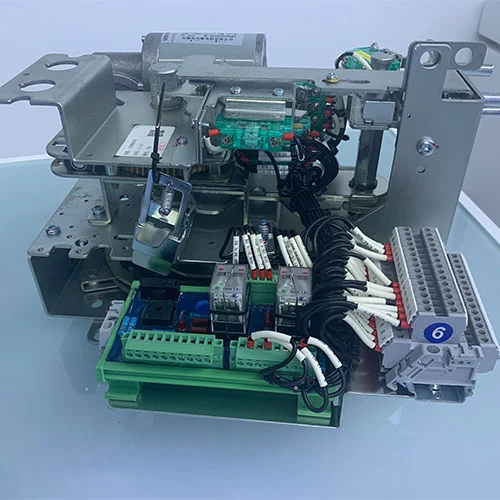

Esposizione dei prodotti
