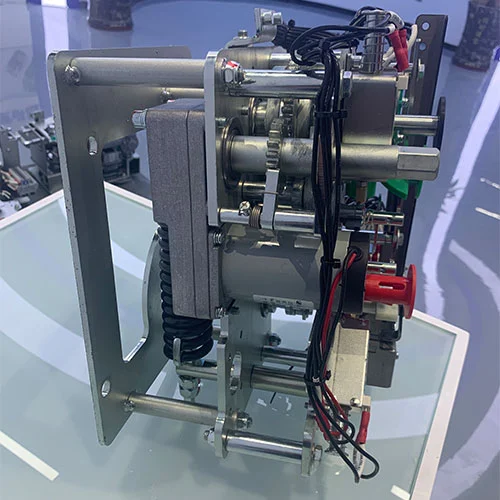

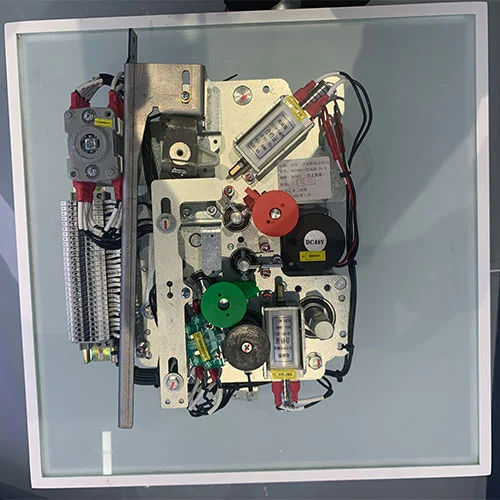

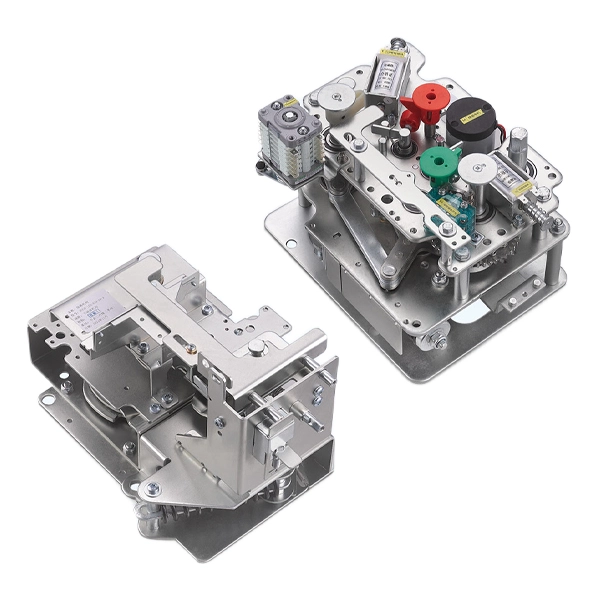

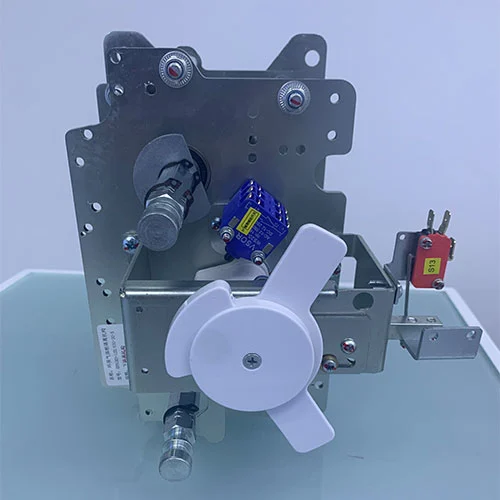

Meccanismo di funzionamento elettrico da 11 KV per interruttore di isolamento dell'interruttore automatico

Il meccanismo di azionamento elettrico da 11 KV per l'interruttore di isolamento dell'interruttore automatico è un sistema di azionamento combinato utilizzato nei quadri di media tensione per controllare entrambi:

Commutazione dell'interruttore automatico (interruzione del carico e guasto)

Funzionamento dell'interruttore di isolamento (isolamento visibile sicuro)

Funziona come l'unità di esecuzione principale del quadro, garantendo operazioni di commutazione precise, sicure e coordinate.

Applicazione

Il meccanismo di funzionamento elettrico da 11 KV per l'interruttore di isolamento dell'interruttore è ampiamente utilizzato in:

Reti di distribuzione dell'energia

Unità principali dell'anello (RMU)

Quadri isolati in gas (GIS / C-GIS)

Progetti di energia eolica e solare

Sistemi ferroviari e metropolitani

Sistemi energetici industriali e minerari

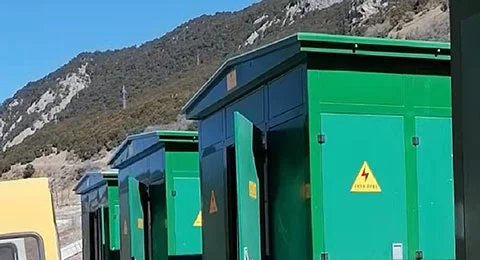

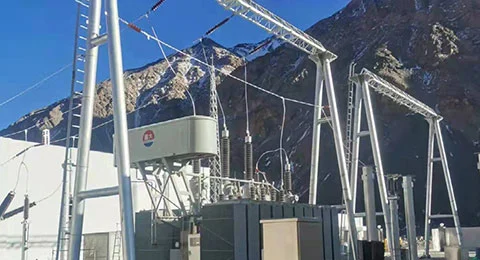

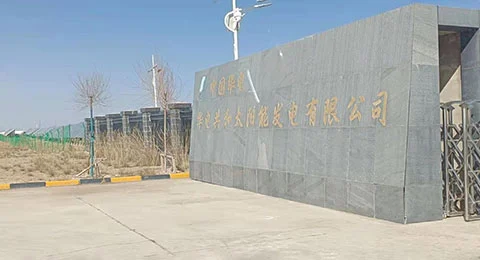

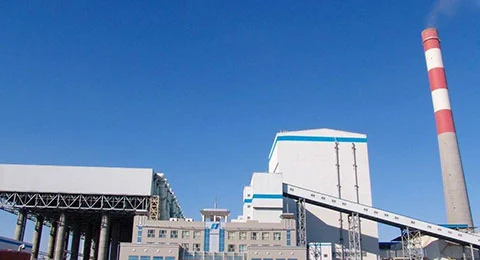

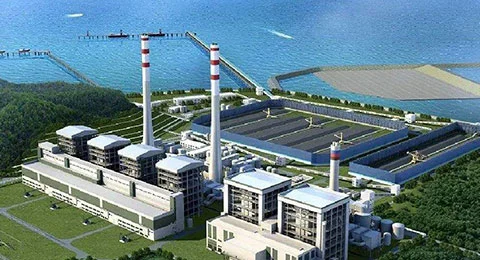

Casi di progetto

I meccanismi di Cotenele sono stati applicati in:

Progetti di sottostazioni da 110 kV

Progetto di energia eolica offshore CR Power

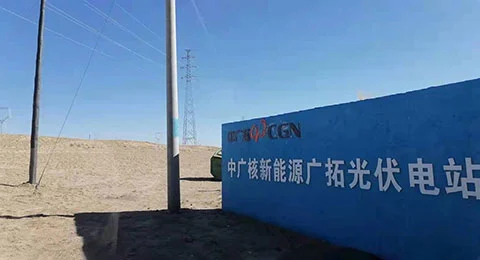

Base fotovoltaica di Qinghai da 1600 MW

Sistema elettrico ferroviario Sichuan-Tibet

Espansione della sottostazione da 110 kV in Tagikistan

Modello e significato

Cos'è il meccanismo operativo di un interruttore automatico?

Un meccanismo di comando dell'interruttore è un sistema di funzionamento meccanico utilizzato per aprire e chiudere i contatti dell'interruttore creando, immagazzinando e rilasciando energia. La funzione primaria di questo meccanismo operativo è garantire una risposta rapida ai guasti elettrici come cortocircuiti e condizioni di sovracorrente, isolando rapidamente le sezioni interessate per prevenire danni al sistema.

I meccanismi di manovra devono essere sempre in grado di far scattare l'interruttore, indipendentemente dalle condizioni esterne. In base ai requisiti di forza, gli interruttori possono presentare meccanismi individuali per fase o un singolo meccanismo che aziona tutte e tre le fasi contemporaneamente. Il meccanismo comprende tre sottosistemi essenziali: il mezzo di accumulo dell'energia, il circuito di attuazione e i sistemi di interblocco.

Esistono diversi meccanismi operativi

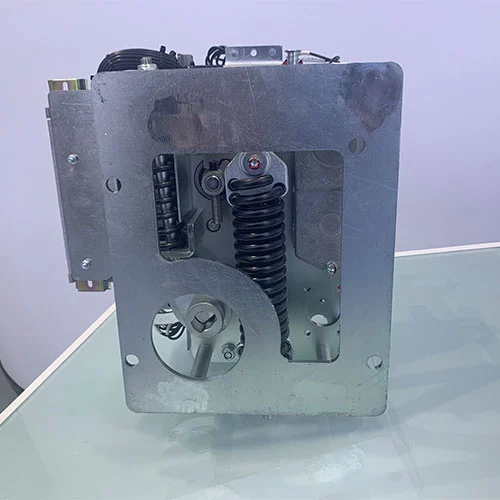

Il meccanismo di funzionamento a molla adotta molle per immagazzinare l'energia meccanica. Normalmente il motore elettrico carica la molla di chiusura, che in stato compresso è fissata da un meccanismo di bloccaggio. Una volta ricevuto un segnale di chiusura, il dispositivo di chiusura si rilascerà, consentendo alla molla di spingere i contatti a chiudersi mentre si carica la molla di sgancio. La molla di chiusura si ricaricherà nuovamente per le operazioni successive tempestivamente.

Il dispositivo idraulico utilizza gas pressurizzato per guidare il flusso dell'olio e azionare la biella collegata all'interruttore. I sistemi pneumatici utilizzano l'aria compressa come fonte di energia, mentre i dispositivi magnetici utilizzano bobine elettromagnetiche o elettromagneti, la cui tensione aumenta con l'aumento della corrente. Alcuni progetti combinano la forza elettromagnetica con l'assistenza della molla.

L'indagine CIGRE del 2005 sugli interruttori automatici ha sottolineato l'importanza cruciale dei dispositivi operativi, rilevando che il 70% dei guasti dei componenti erano correlati ai dispositivi operativi e che anche oltre il 50% dei guasti principali degli interruttori automatici erano causati da questo.

Che cos'è un meccanismo di funzionamento dell'interruttore di isolamento?

Un sezionatore (noto anche come interruttore isolante) è il componente principale di un'unità principale ad anello di media tensione. Questo tipo di interruttore può fornire un isolamento visibile dei circuiti elettrici per scopi di manutenzione e sicurezza. I sezionatori sono diversi dagli interruttori automatici, i sezionatori non sono progettati per interrompere correnti di carico o correnti di guasto, ma funzionano quando il circuito è già diseccitato.

I meccanismi di comando del sezionatore convertono l'input manuale o motorizzato nel preciso movimento meccanico richiesto per aprire o chiudere i contatti principali. Le caratteristiche principali di questi meccanismi di azionamento degli interruttori di isolamento sono che le loro velocità operative sono inferiori rispetto ai meccanismi di azionamento degli interruttori automatici e forniscono la posizione dei contatti visibile.

I moderni meccanismi di sezionamento spesso incorporano

Cinematica multi-movimento:Molti progetti utilizzano movimenti composti in cui la lama principale si abbassa in posizione orizzontale prima di ruotare per applicare pressione di contatto su entrambe le estremità della cerniera e della ganascia. Questo design del contatto ad "anello inverso" è adatto a correnti di cortocircuito elevate.

Funzionamento manuale indipendente:I meccanismi avanzati consentono il funzionamento manuale sia frontale che laterale senza richiedere apparecchiature aggiuntive. Il design delle ruote a camme con protuberanze opposte consente un funzionamento regolare indipendentemente dalla velocità dell'operatore, garantendo prestazioni meccaniche costanti.

Indicazione della posizione:I contatti ausiliari all'interno del meccanismo di azionamento forniscono l'indicazione della posizione remota, essenziale per i moderni sistemi di controllo di supervisione.

I meccanismi di sezionamento possono essere configurati per il funzionamento unipolare o tripolare, con aste di accoppiamento che interconnettono i poli quando viene impiegato un singolo azionamento. Il telaio, tipicamente in acciaio zincato a caldo, monta gli isolatori e gli elementi rotanti, garantendo una lunga durata.

Caratteristiche dei meccanismi combinati di interruttore automatico e sezionatore

Nella moderna rete di distribuzione elettrica, la combinazione di meccanismi di comando di interruttori automatici e sezionatori per l'RMU di media tensione e di quadri ecologici è una tecnologia comune. Il meccanismo di azionamento elettrico da 11 KV per interruttore di isolamento dell'interruttore automatico per quadri rispettosi dell'ambiente prodotti da Cotenele, offrendo diverse caratteristiche distintive:

Sequenze cinematiche integrate:I meccanismi combinati coordinano i tempi tra il funzionamento dell'interruttore e il movimento del sezionatore. Durante le operazioni di apertura, il sezionatore separerà i contatti una volta completata l'interruzione dell'arco, mentre le operazioni di chiusura verificano il corretto allineamento prima della chiusura del contatto principale.

Interblocco meccanico compatto:I progetti integrati incorporano interblocchi incorporati che impediscono sequenze operative errate. Ad esempio, il meccanismo può impedire il funzionamento del sezionatore mentre l'interruttore trasporta corrente o bloccare la richiusura fino al completamento dell'isolamento. Ciò soddisfa i requisiti delle "cinque prevenzioni" per i sistemi di distribuzione.

Accumulo di energia a molla:Molti meccanismi combinati utilizzano molle di tensione che operano sui punti centrali per controllare le azioni di chiusura, mentre le molle di compressione gestiscono l'energia di apertura. La durata meccanica di questa configurazione può superare i 10.000 cicli. Il principio dell'energia immagazzinata può garantire che la velocità operativa del meccanismo operativo rimanga indipendente dall'azione dell'operatore, garantendo così prestazioni costanti di interruzione per guasto.

Capacità di richiusura:La moderna combinazione dei meccanismi di funzionamento degli interruttori automatici e dei sezionatori supporta sequenze di richiusura automatica. Entrambi i meccanismi di funzionamento di questi due componenti immagazzinano energia sufficiente per le operazioni di chiusura-apertura-chiusura senza richiedere una ricarica intermedia.

Ottimizzazione dello spazio:La combinazione di questi due meccanismi operativi è adatta per la RMU di dimensioni compatte. Ad esempio, la larghezza delle RMU Contenele è di 375 mm, questa configurazione consente un notevole risparmio di spazio rispetto ai prodotti di altri produttori ed è adatta per l'installazione in ambienti urbani con spazi limitati.

Conformità agli standard internazionali:I meccanismi combinati di questi due meccanismi di azionamento degli interruttori sono conformi agli standard tra cui GB1984-2014 per interruttori automatici CA ad alta tensione e GB/T 1985-2023 per sezionatori e sezionatori di terra.

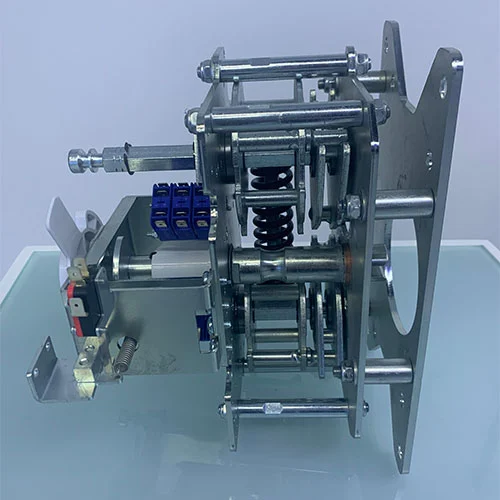

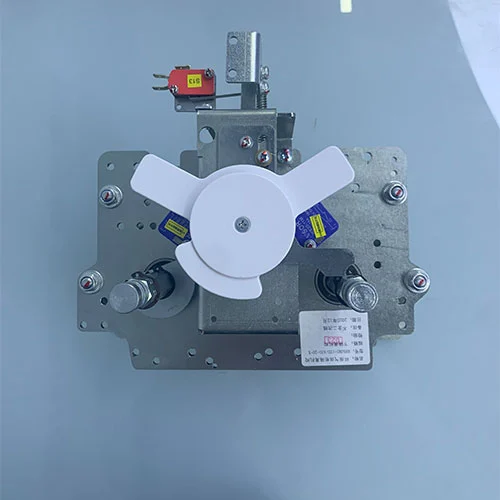

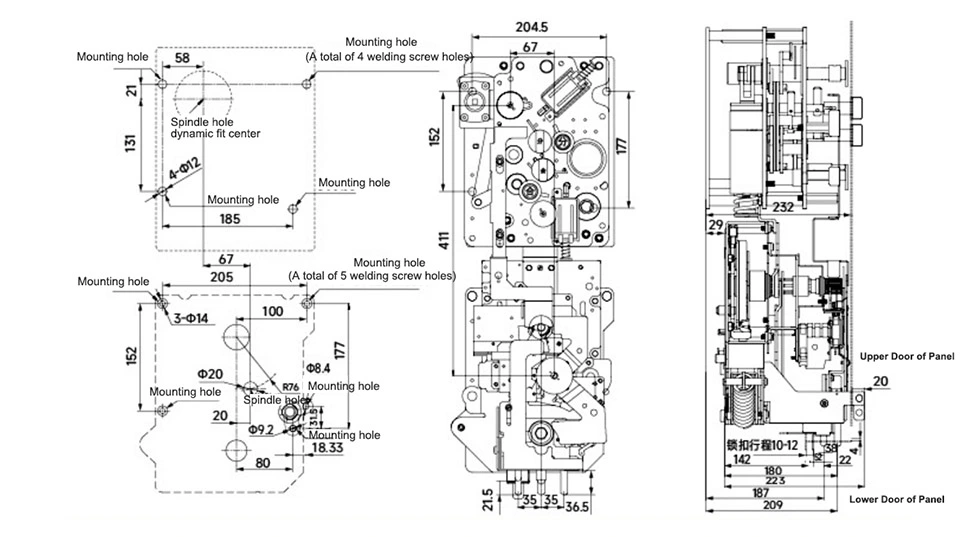

Aspetto e dimensioni

Chi siamo

Cotenele Commercio Internazionale (Wenzhou) Co., Ltd:

Base produttiva di 30.000㎡

Focus sui componenti principali del quadro da 12 kV–40,5 kV

Certificazione ISO9001/ISO14001/ISO45001

Riconosciuta come Fabbrica Green (2025)

Spedizione e trasporto

Esposizione dei prodotti
