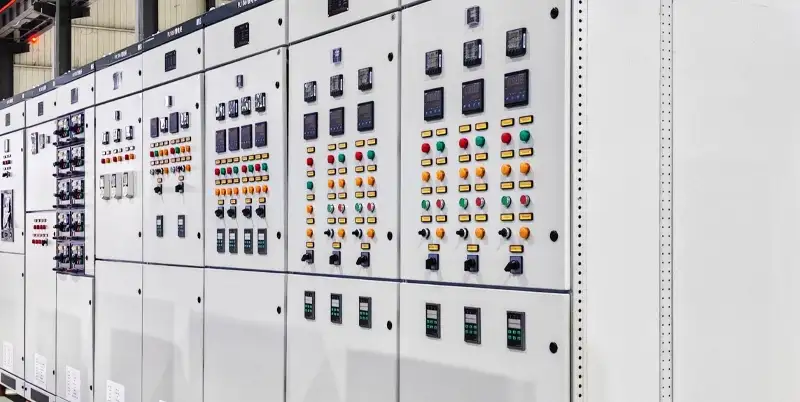

GGJ Dispositivo di Compensazione Automatica della Potenza Reattiva Pannello BT

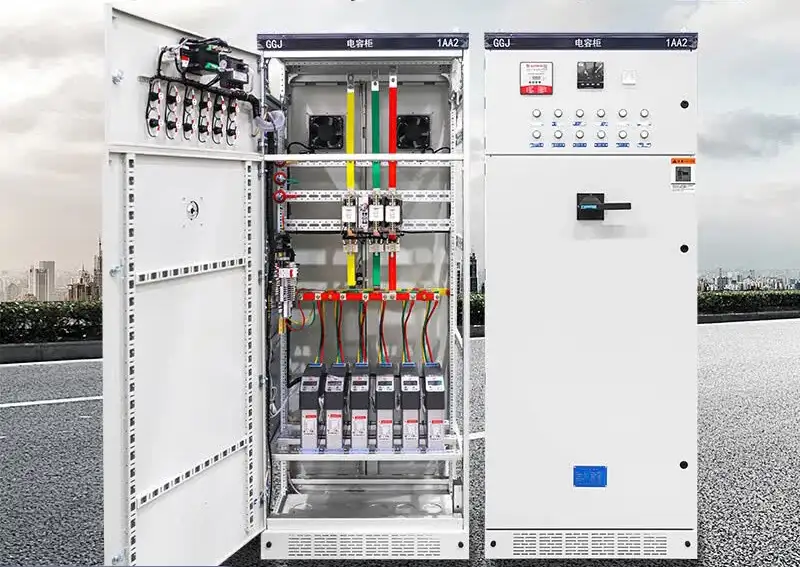

Il pannello LV del dispositivo di compensazione automatica della potenza reattiva GGJ è un dispositivo di distribuzione intelligente della potenza prodotto da Cotenele. Questo quadro a bassa tensione migliora il fattore di potenza nelle reti a bassa tensione da 380 V commutando automaticamente i condensatori.

Il controller del suo microcomputer monitora la potenza reattiva in tempo reale e raggiunge una compensazione stabile superiore a 0,95, con un tempo di risposta fino a 20 ms. L'armadio fornisce molteplici funzioni di protezione e supporta la comunicazione per il monitoraggio dell'alimentazione.

Questo armadio elettrico a bassa tensione è ampiamente utilizzato in impianti industriali, edifici e strutture comunali ed è adatto per trasformatori da 130 a 600 kVA.

Il dispositivo di compensazione automatica della potenza reattiva GGJ è conforme agli standard nazionali e internazionali tra cui GB/T 15576, GB 7251.1 e IEC 60439-1, garantendo sicurezza e affidabilità come una moderna soluzione di risparmio energetico.

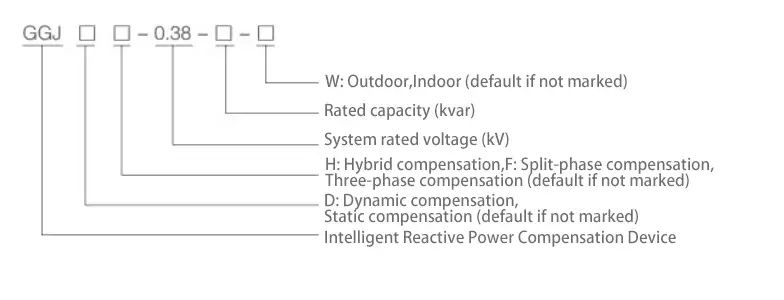

Modello e significati

Principali parametri tecnici

Caratteristiche del prodotto

• Adotta un controller intelligente per il controllo, caratterizzato da funzioni complete e prestazioni affidabili. La modalità di compensazione è automatica e può aumentare il fattore di potenza oltre 0,9.

• Visualizzazione in tempo reale del fattore di potenza della rete:

• In ritardo (0,00–0,99)

• Principale (0,00–0,99)

• Fornisce molteplici funzioni di protezione tra cui protezione da sovratensione, sovraarmonica, sovracompensazione, guasto del sistema, perdita di fase e sovraccarico.

• Memorizza i parametri impostati; i parametri non vengono persi durante un'interruzione di corrente. Quando la rete ritorna alla normalità, il dispositivo riprende automaticamente il funzionamento senza intervento manuale.

• Possibilità di compensazione a fasi separate o compensazione ibrida in base alle condizioni di bilanciamento del carico della rete.

• Forte capacità anti-interferenza; può sopportare impulsi di interferenza con un'ampiezza di 2000 V direttamente dalla rete, superando gli standard professionali nazionali.

Funzione opzionale di monitoraggio della rete di distribuzione dell'energia

• Misurazione in tempo reale e registrazione oraria di tensione trifase, corrente, frequenza, potenza attiva, potenza reattiva, fattore di potenza, energia attiva ed energia reattiva sul lato bassa tensione del trasformatore.

• Distorsione armonica totale (THD) di tensione e corrente, nonché singoli contenuti armonici dal 2° al 25° ordine.

• Dotato di interfacce RS-232 e RS-485, che supporta la lettura dei dati tramite PDA, nonché la comunicazione remota per la lettura dei contatori wireless, il test dei dispositivi, l'impostazione dei parametri e il recupero dei dati registrati e in tempo reale.

• Le funzioni di analisi dei dati includono l'analisi del carico operativo, query statistiche, valutazione completa della qualità dell'alimentazione, calcolo del tasso di qualificazione della tensione, tasso di carico dell'alimentatore, tasso di affidabilità e tasso di carico massimo, nonché query su fattore di potenza, potenza attiva e potenza reattiva per periodo di tempo. Il sistema può anche generare curve di tensione di fase, corrente e fattore di potenza e stampare analisi complete e rapporti statistici.

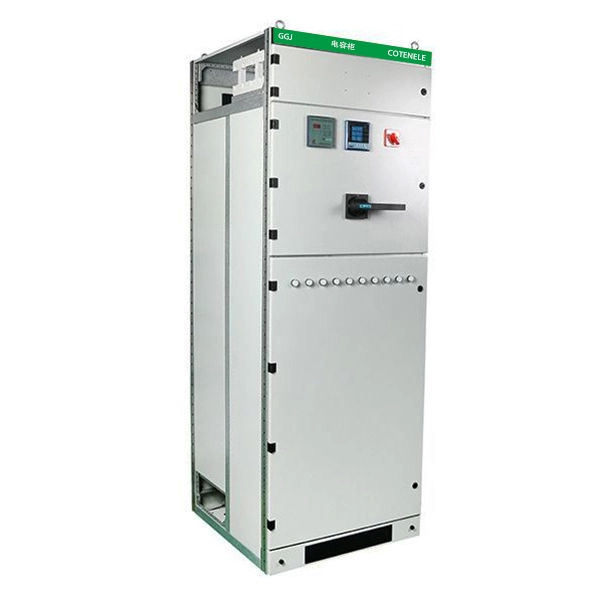

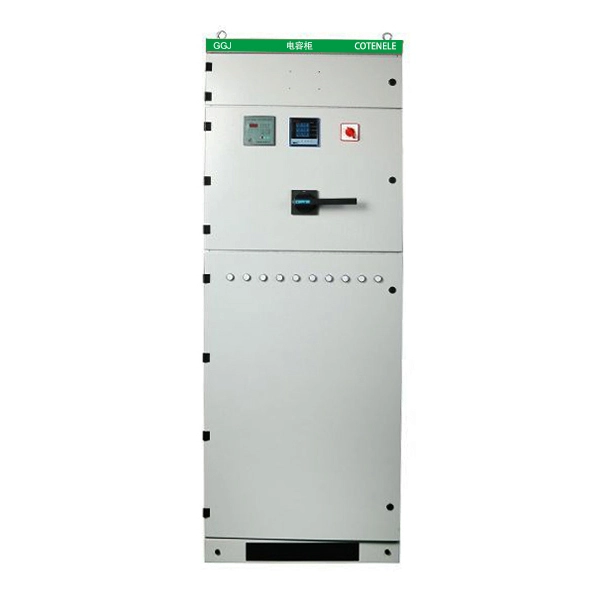

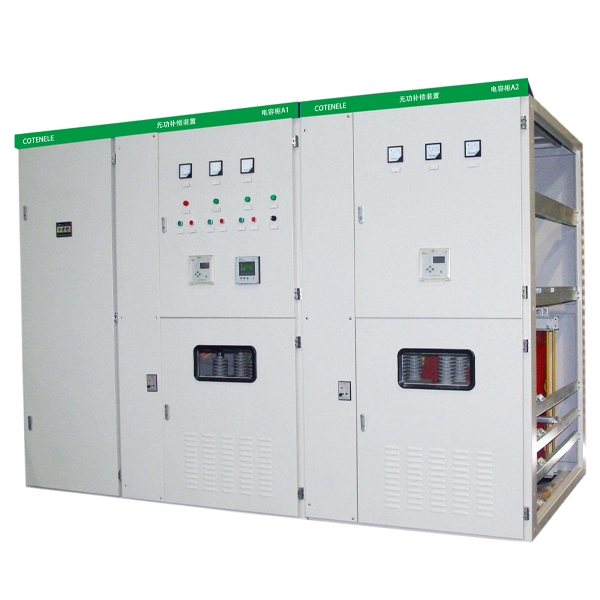

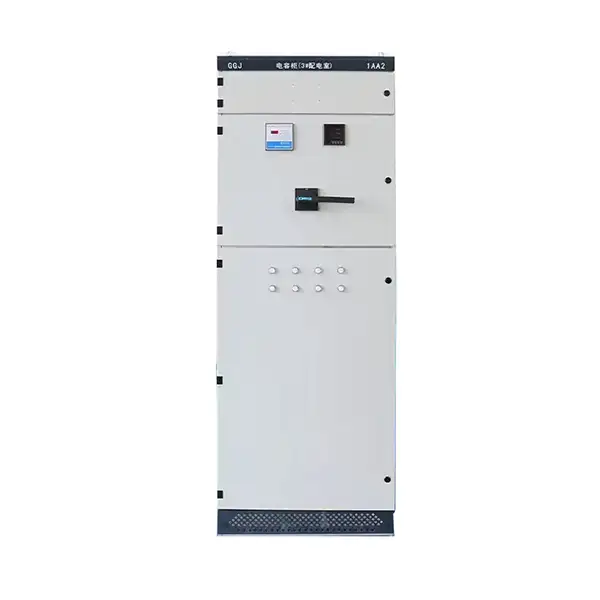

Strutture del prodotto e componenti principali

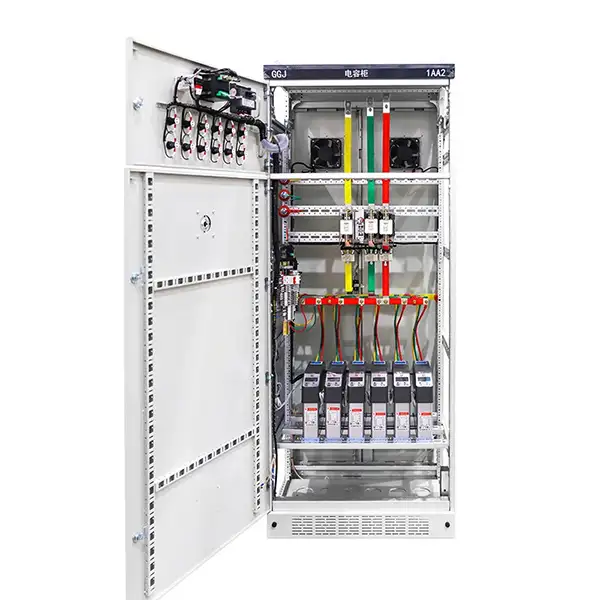

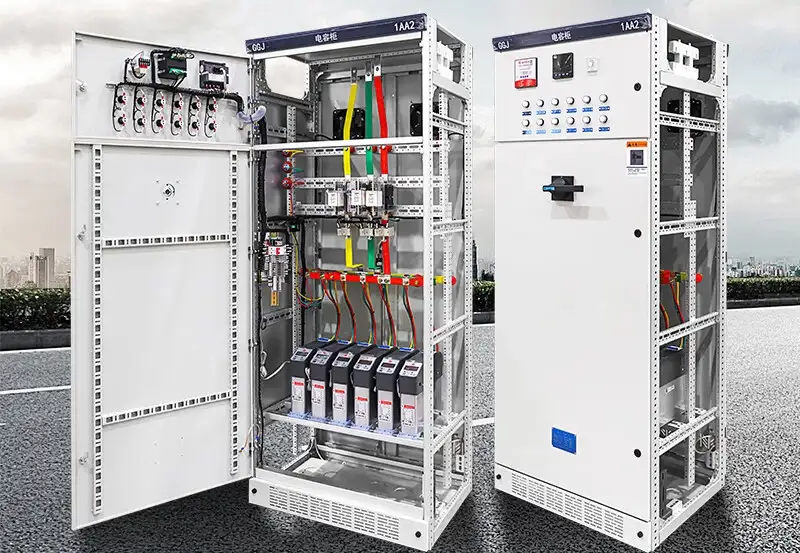

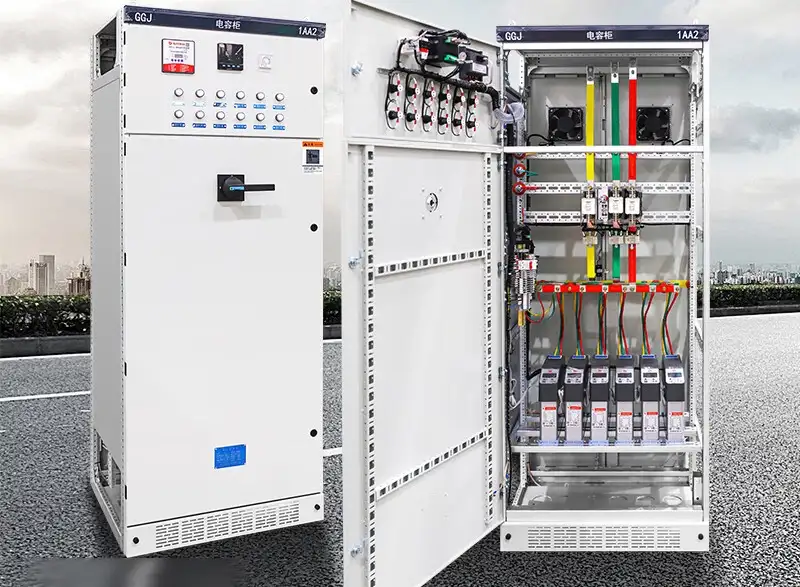

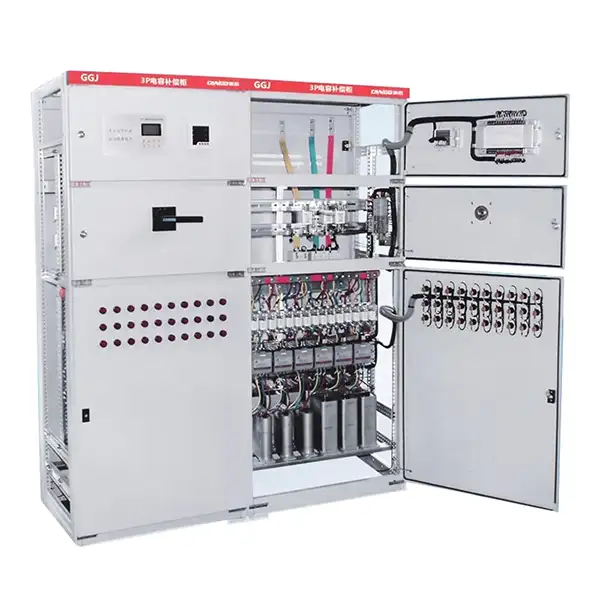

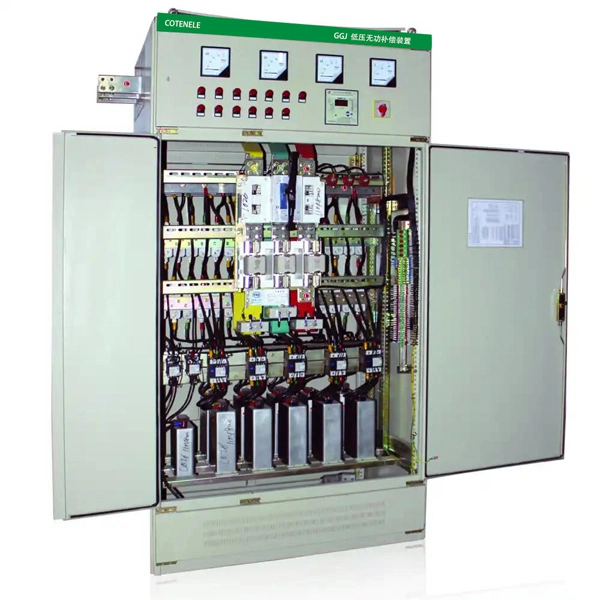

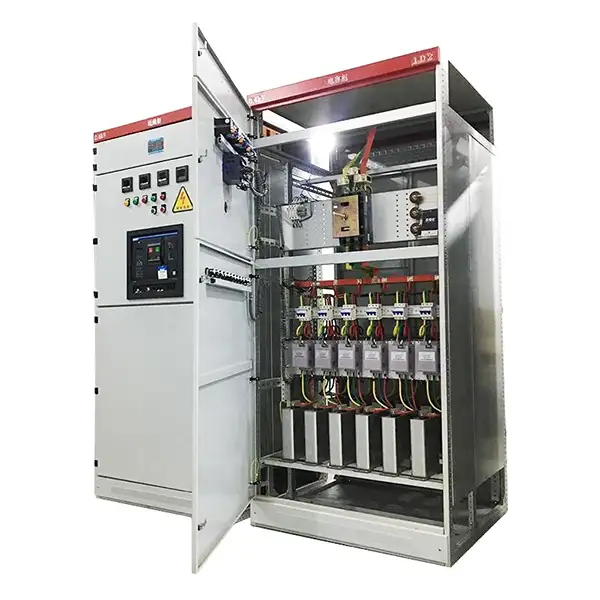

Il pannello LV del dispositivo di compensazione automatica della potenza reattiva GGJ è realizzato in lamiera di acciaio laminata a freddo di alta qualità con una struttura chiusa e rivestimento spray anticorrosione. I suoi componenti principali includono:

Controller intelligente della potenza reattiva:Questo componente è il "cervello" del dispositivo di compensazione, monitora la potenza reattiva e il fattore di potenza in tempo reale ed emette comandi di commutazione.

Condensatori di potenza:elementi di compensazione fondamentali che generano potenza reattiva. I progetti moderni utilizzano principalmente condensatori autoriparanti di tipo secco, che superano i tradizionali condensatori riempiti di olio.

Dispositivi di commutazione:eseguire i comandi del controller per inserire/disinserire i condensatori.

Tipi comuni:contattori a condensatore e interruttori rapidi senza commutazione a tiristori.

Sezionatore/fusibili:fornire l'alimentazione principale on/off e protezione da cortocircuito.

Relè termico:fornisce protezione da sovraccarico per i condensatori.

Strumenti di visualizzazione:il pannello solitamente include misuratore del fattore di potenza, amperometro e voltmetro per il monitoraggio in tempo reale.

Principio di funzionamento

Il controllore all'interno dell'armadio monitora continuamente i segnali di tensione e corrente della rete, calcolando la potenza reattiva e il fattore di potenza in tempo reale.

Quando il fattore di potenza scende al di sotto di un valore target preimpostato (ad esempio 0,95), il controller commuta automaticamente uno o più banchi di condensatori attraverso i dispositivi di commutazione.

Poiché la corrente del condensatore è in anticipo sulla tensione, la corrente reattiva capacitiva compensa la corrente reattiva ritardata dei carichi induttivi, aumentando così il fattore di potenza della rete al valore target e ottenendo un equilibrio di potenza reattiva locale.

Questo processo di controllo automatico a circuito chiuso garantisce che l'armadio GGJ segua accuratamente le variazioni di carico evitando sia la sovracompensazione che la sottocompensazione, mantenendo la rete in uno stato operativo efficiente.

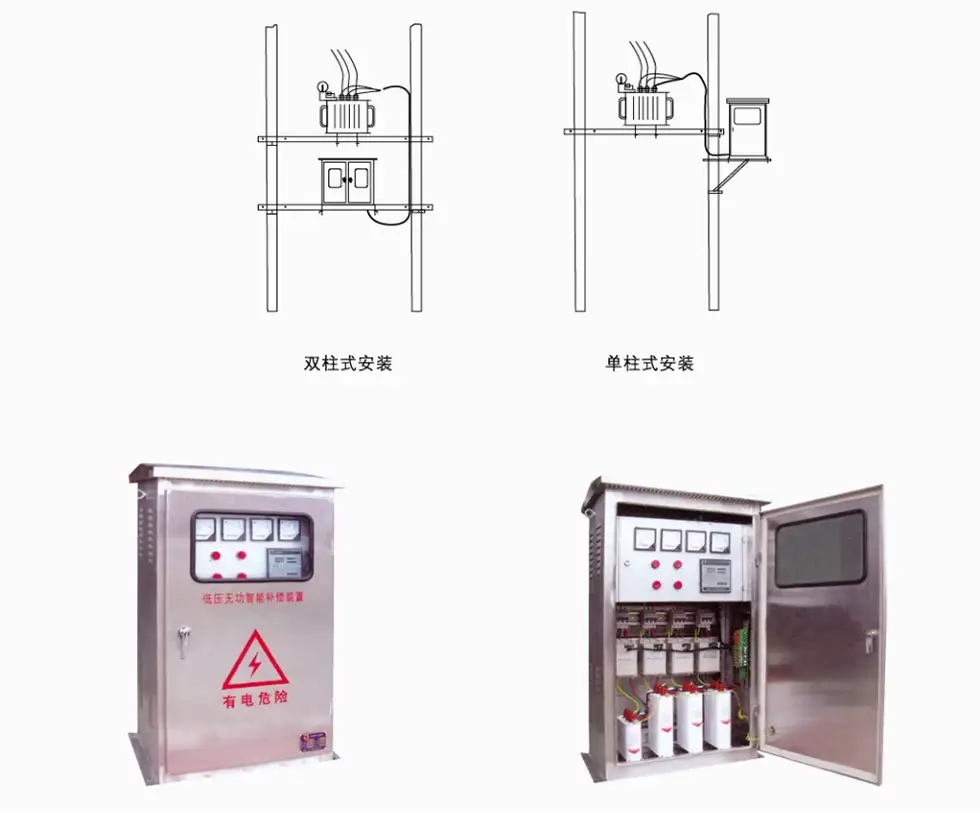

Metodo di installazione su palo per esterni
