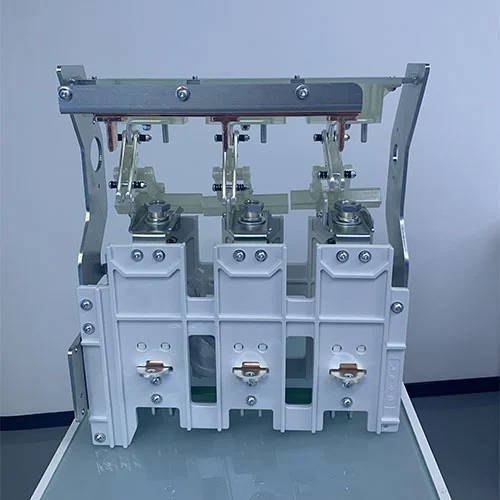

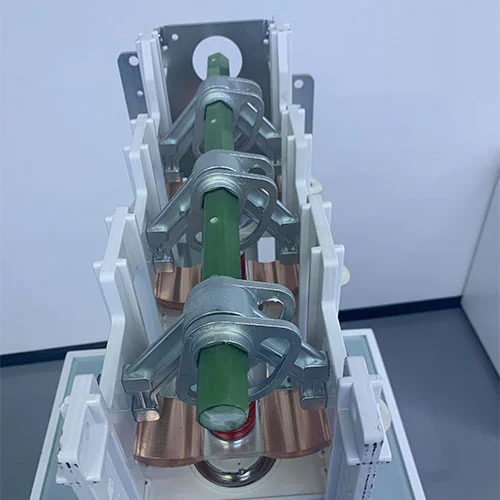

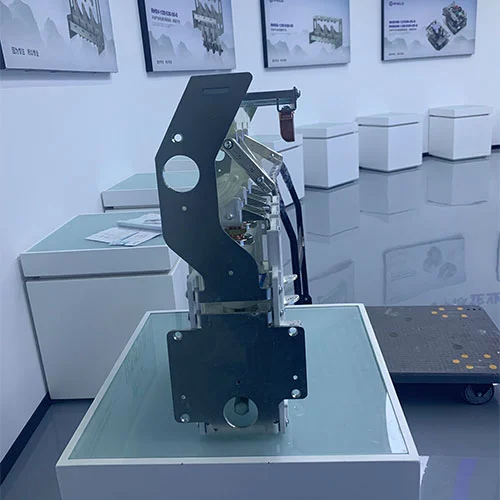

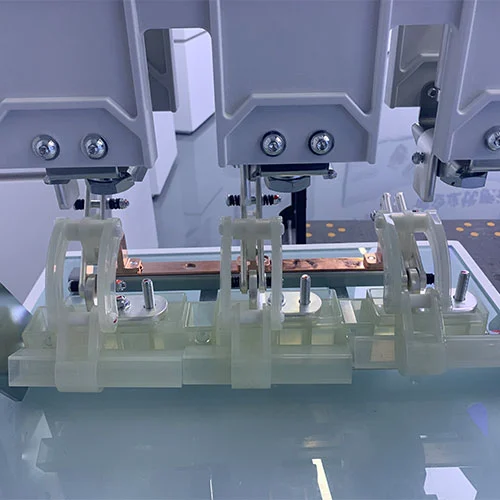

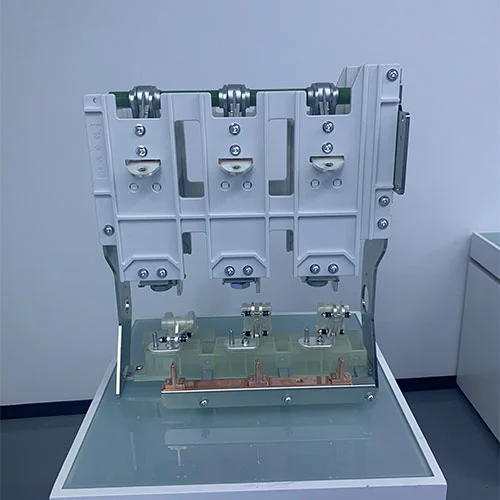

Interruttore di isolamento dell'interruttore automatico sottovuoto per pannelli MT da 11 KV

L'affidabilità e la sostenibilità sono gli aspetti più importanti per le unità principali ad anello e i quadri di media tensione rispettosi dell'ambiente nei moderni sistemi di distribuzione dell'energia. La maggior parte dei guasti degli interruttori automatici sono associati ai loro meccanismi di funzionamento, ciò indica l'importanza della robustezza e dell'affidabilità del meccanismo di funzionamento. Indipendentemente dal tipo manuale o elettrico, questi interruttori isolanti con interruttore automatico sottovuoto per pannelli MT da 11 KV sono il "muscolo" che aziona il dispositivo di interruzione. Gli interruttori automatici sottovuoto e gli interruttori sezionatori possono garantire protezione e controllo completi nella rete elettrica. L'interruttore automatico in vuoto agisce come una reazione automatica ai guasti, mentre l'interruttore sezionatore funge da punto di controllo manuale, la cui combinazione può garantire che si possa lavorare in sicurezza su un circuito. Questi due componenti delle RMU ecocompatibili sono fondamentali per mantenere un’infrastruttura elettrica resiliente.

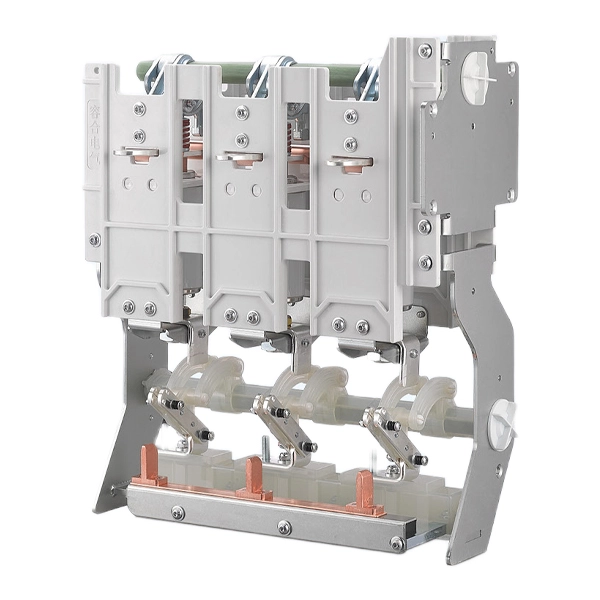

Modello del prodotto

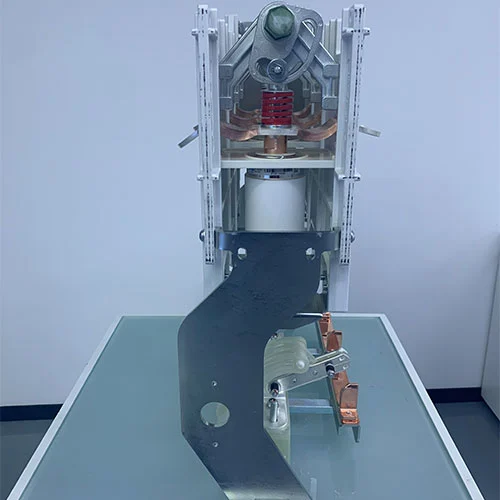

Interruttore automatico sotto vuoto

Un interruttore automatico in vuoto (VCB) è un componente elettrico del quadro o dell'unità principale ad anello nel sistema di distribuzione dell'energia, che interrompe il flusso di corrente utilizzando il vuoto come mezzo di estinzione dell'arco. Gli interruttori automatici in vuoto, a differenza degli interruttori automatici che si basano su petrolio o gas (come SF₆), un VCB alloggia i suoi contatti fissi e mobili all'interno di un'ampolla sotto vuoto sigillata.

Quando si verifica un guasto, i contatti si separano creando un arco elettrico. Poiché l'ambiente circostante è vuoto, non ci sono gas da ionizzare e sostenere l'arco. L'arco si spegne rapidamente quando il vapore metallico proveniente dai contatti si condensa, ripristinando quasi istantaneamente la rigidità dielettrica. Questo processo è altamente efficiente, rapido e rispettoso dell’ambiente. I VCB sono utilizzati prevalentemente in applicazioni a media tensione (da 3 kV a 40,5 kV) e presentano i vantaggi di lunga durata, bassa manutenzione e capacità di gestire operazioni di commutazione frequenti.

Sezionatore

Un sezionatore è un componente fondamentale dell'RMU rispettoso dell'ambiente, che fornisce due funzioni principali. Innanzitutto, questo interruttore può creare, trasportare e interrompere in sicurezza la normale corrente di carico di un circuito. In secondo luogo, in posizione aperta, questo interruttore di isolamento fornisce un grado di isolamento specifico, creando un punto di disconnessione visibile e sicuro per la manutenzione o la risoluzione dei problemi.

Sebbene sia in grado di gestire le normali correnti operative, un sezionatore sottocarico non è progettato per interrompere correnti di guasto elevate (come i cortocircuiti). Deve essere in grado di sopportare queste correnti elevate per un breve periodo, ma fa affidamento su un fusibile o un interruttore automatico a monte per eliminare effettivamente il guasto. Sono essenziali per sezionare cavi, trasformatori di commutazione e unità di rete ad anello isolanti e possono essere isolati in aria o in gas (SF₆ o senza SF₆) per un ingombro compatto.

Differenze chiave tra un interruttore automatico in vuoto e un sezionatore sottocarico

Sebbene entrambi siano dispositivi di commutazione, le loro funzioni primarie sono distinte:

Parametri tecnici dell'interruttore automatico in vuoto con sezionatore sottocarico

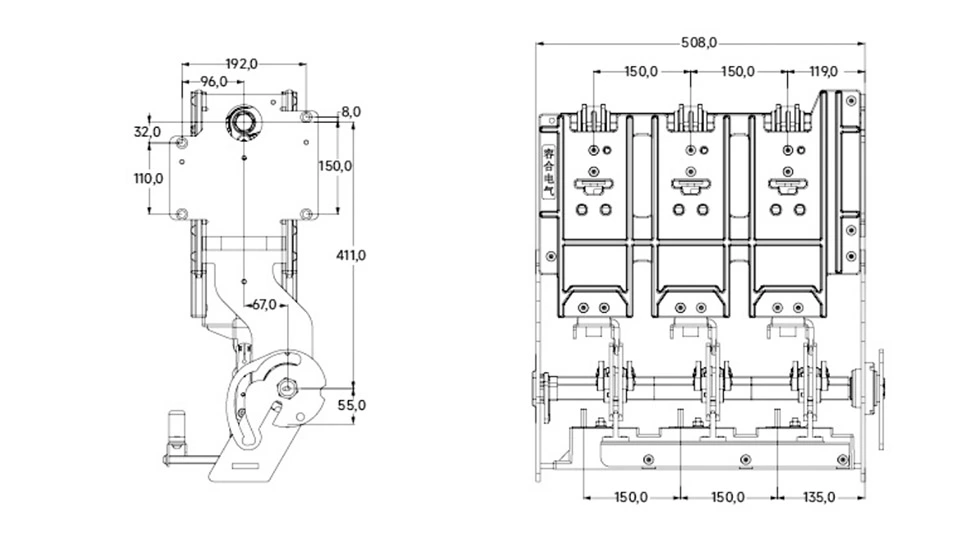

Aspetto e dimensione

Domande frequenti

1. Perché viene utilizzato il vuoto per estinguere l'arco in un VCB?

Il vuoto è un mezzo incredibilmente efficace per l'estinzione dell'arco perché non ha quasi particelle da ionizzare. Quando il punto di contatto dell'interruttore sottovuoto si separa, l'arco sarà formato da vapori metallici. In un ambiente sotto vuoto, questo vapore si ricondenserà rapidamente sulla superficie di contatto, ionizzerà lo spazio tra i contatti e impedirà la riaccensione dell'arco. Questo processo può essere completato in pochi millisecondi.

2. È possibile utilizzare un sezionatore sottocarico come dispositivo di protezione autonomo?

No. Un sezionatore è un dispositivo di manovra e di sezionamento, non un dispositivo di protezione. Non può interrompere le correnti di cortocircuito. Per una protezione completa, deve essere utilizzato in serie con un dispositivo di interruzione della corrente di guasto, come un set di fusibili (che formano una combinazione interruttore-fusibile) o con un interruttore automatico.

3. In che modo l'interruttore di isolamento dell'interruttore automatico sottovuoto dei pannelli MT da 11 KV influisce sul controllo e protegge un interruttore automatico o un sezionatore?

Il meccanismo di comando dell'interruttore sottovuoto o dell'interruttore sezionatore immagazzina e rilascia l'energia necessaria per aprire e chiudere i contatti dell'interruttore. che è la parte più soggetta a guasti di un interruttore del quadro. Un meccanismo operativo affidabile, come il meccanismo a molla descritto per l'RHV-12D/630-20, garantisce velocità e forze di apertura e chiusura costanti, che sono molto importanti per interrompere in sicurezza i guasti e ottenere una lunga durata meccanica (oltre 10.000 operazioni).

4. Quali sono i principali vantaggi dell'utilizzo di un interruttore automatico rispetto a un interruttore automatico SF₆?

Il vantaggio principale è il rispetto dell'ambiente. Il gas SF₆ è un potente gas serra che non favorisce la protezione dell'ambiente. I VCB utilizzano il vuoto come mezzo di estinzione dell'arco, che è innocuo per l'ambiente. Inoltre, i VCB generalmente richiedono meno manutenzione e hanno una costruzione più semplice, in quanto non necessitano di sistemi per gestire la pressione o la decomposizione del gas.

5. In un'applicazione tipica, come interagiscono un VCB e un sezionatore sottocarico?

Consideriamo uno schema di distribuzione dell'energia industriale. Un interruttore automatico sulla linea di arrivo protegge l'intero impianto dai guasti. Per un motore specifico di grandi dimensioni, è possibile installare localmente un sezionatore sottocarico. In condizioni normali, l'operatore utilizza l'interruttore di manovra-sezionatore per avviare e arrestare il motore. Se si verifica un guasto nel quadro di media tensione o nell'RMU ecologico del sistema di distribuzione dell'energia, il VCB a monte interverrà per eliminare il guasto. Una volta risolto il guasto, l'operatore può aprire in sicurezza l'interruttore di manovra-sezionatore locale per fornire un punto di isolamento visibile prima di eseguire la manutenzione dell'apparecchio elettrico.

Chi siamo

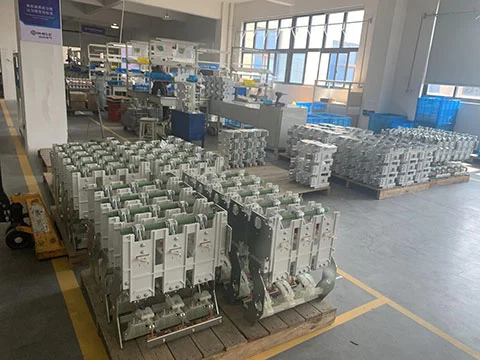

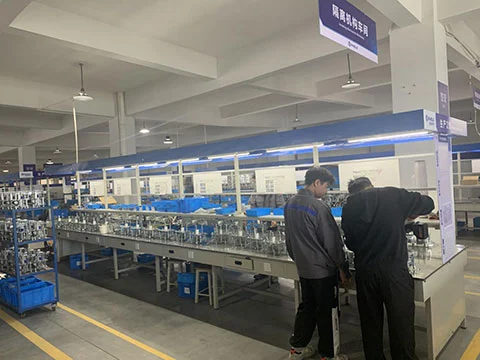

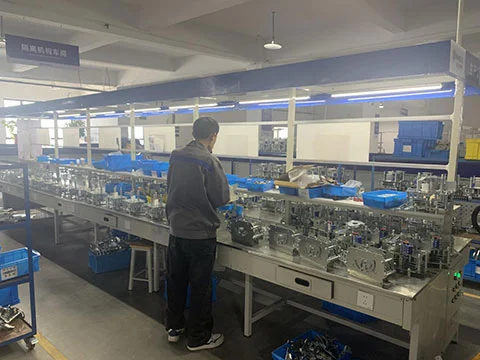

Cotenele International Trade (Wenzhou) Co., Ltd è un produttore cinese certificato di quadri elettrici con uno stabilimento di oltre 30.000 m², un sistema di qualità certificato ISO e oltre 5 anni di esperienza nella produzione di quadri MT. I clienti possono acquistare direttamente dalla fabbrica a prezzi competitivi, soluzioni OEM/ODM e supporto tecnico completo per installazione e manutenzione.
