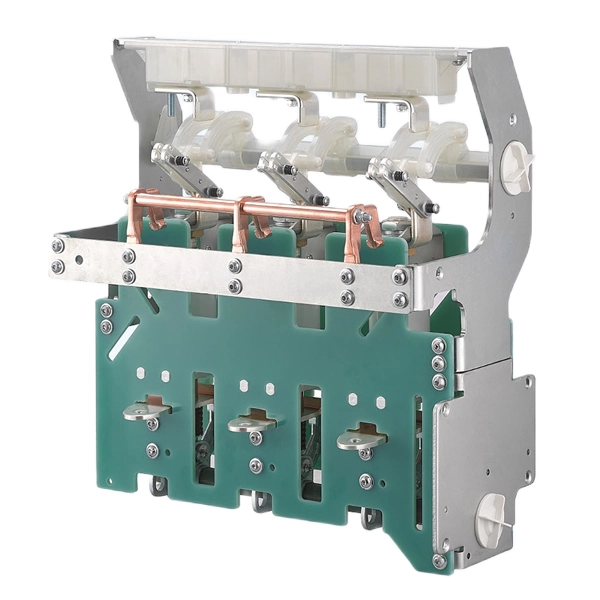

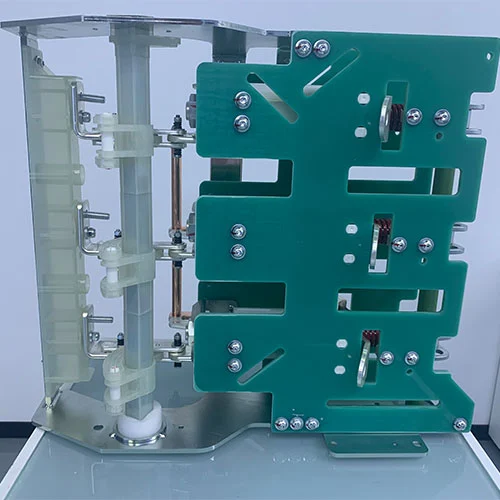

Sezionatore automatico sotto vuoto dell'unità principale ad anello da 11 KV

Un'unità principale ad anello è un'apparecchiatura elettrica compatta con caratteristiche quali dimensioni compatte, funzioni flessibili e funzionamento affidabile. Un quadro ecologico è un quadro che utilizza aria secca o azoto come mezzo isolante. Il suo principale vantaggio è che si tratta di gas SF6 gratuito, che è più favorevole alla protezione dell'ambiente. Il sezionatore interruttore automatico sotto vuoto dell'unità principale ad anello serie KDV-12D/630-20-S da 11 KV prodotto da Cotenele Company, che integra interruttori di isolamento, è il componente principale di questi due tipi di quadri di media tensione. La corrente di tenuta di breve durata del circuito principale dell'interruttore automatico sotto vuoto soddisfa 20 kA (4 s) e 25 kA (3 s), la durata meccanica dell'interruttore è 10.000 volte e la durata meccanica di l'interruttore isolante è 3000 volte. La corrente di tenuta a breve termine dell'interruttore di messa a terra è pari a 20 kA (4 s) e la durata meccanica è di 3000 volte.

Modello e significato

Caratteristiche del prodotto degli interruttori automatici in vuoto

Gli interruttori automatici in vuoto sono i componenti principali delle RMU di media tensione e dei quadri ecologici, sono preferiti nelle moderne reti di distribuzione dell'energia grazie alle eccellenti prestazioni e ai vantaggi ambientali:

Estinzione dell'arco superiore:La tecnologia principale di VCB si basa principalmente sulla sua ampolla in vuoto. Quando la superficie di contatto si separa, l'arco generato si spegnerà quasi istantaneamente durante il raffreddamento e la ricondensazione delle particelle metalliche ionizzate in un ambiente sotto vuoto. Questo processo è estremamente rapido ed efficiente e comporta un'usura minima della superficie di contatto.

Praticamente esente da manutenzione:A differenza degli interruttori automatici che utilizzano olio o gas come mezzo isolante, gli VCB non hanno alcun mezzo di estinzione dell'arco. Ciò riduce notevolmente i lavori di manutenzione, i costi di manodopera e le interruzioni del servizio, rendendolo estremamente conveniente.

Operazione ecologica:I VCB funzionano senza utilizzare esafluoruro di zolfo (SF₆) come mezzo isolante. Questo è molto amichevole per la protezione dell'ambiente, in linea con il concetto di sostenibilità globale.

Compatto e di piccole dimensioni:La struttura dell'interruttore sottovuoto è semplice e compatta, con un ingombro ridotto, che semplifica l'installazione in ambienti con spazi limitati come sottostazioni, impianti industriali ed edifici commerciali.

Elevata resistenza meccanica ed elettrica:I VCB sono eccezionalmente durevoli e possono sopportare operazioni di commutazione frequenti senza degradarsi, garantendo affidabilità a lungo termine per applicazioni impegnative.

Caratteristiche del prodotto degli interruttori-sezionatori

Un sezionatore ha caratteristiche di versatilità e sicurezza, disponibili per adattarsi a varie applicazioni:

Capacità di rottura del carico:La funzione principale dell'interruttore di isolamento è quella di accendere e spegnere in modo sicuro le correnti di carico, fornendo un mezzo affidabile di controllo del circuito.

Isolamento visibile:Una funzione primaria dell'interruttore di isolamento è garantire la sicurezza del personale che esegue la manutenzione fornendo uno spazio visibile nel circuito.

Robusta resistenza al cortocircuito:Hanno un'elevata robustezza a livello di guasto che può resistere alle sollecitazioni termiche e meccaniche di elevate correnti di cortocircuito per un tempo limitato.

Opzioni di doppio isolamento:

Sezionatori isolati in aria:Questa opzione è economicamente vantaggiosa. Questa soluzione è adatta per applicazioni come la sezionamento di cavi, la commutazione di trasformatori e circuiti di motori. Possono essere integrati con fusibili per una migliore protezione del trasformatore e vengono utilizzati in quadri elettrici e applicazioni minerarie.

Sezionatori isolati in gas:Questo tipo di sezionatore utilizza la tecnologia a pressione sigillata SF6 o priva di SF6. Ha prestazioni elevate e una lunga durata operativa, con un ingombro estremamente compatto, adatto per installazioni in spazi compatti.

Quali sono i vantaggi di questa combinazione?

L'interruttore-sezionatore sotto vuoto dell'unità principale ad anello da 11 kV è un componente fondamentale delle unità principali ad anello o dei quadri ecologici e presenta numerosi vantaggi:

Funzionalità e sicurezza combinate

Questa integrazione crea un'unità completa di commutazione e protezione. Normalmente, il VCB gestisce tutte le interruzioni automatiche per guasto, mentre l'interruttore integrato con l'interruttore in vuoto fornisce un punto di isolamento visibile e verificabile per una manutenzione sicura, soddisfacendo le più severe norme di sicurezza.

Spazio ed efficienza dei costi

La combinazione di questi due componenti principali insieme per formare un componente indipendente ridurrà al minimo le dimensioni complessive del quadro. Ciò può ridurre lo spazio del pannello e semplificare il cablaggio interno e i collegamenti delle sbarre, oltre a ridurre i costi di installazione.

Maggiore sicurezza operativa

La soluzione di combinazione di questi due componenti prevede interblocchi meccanici che impediscono operazioni non sicure. Ad esempio, l'interblocco può garantire che il sezionatore non possa essere aperto quando l'VCB trasporta corrente, ciò garantirà la sicurezza sia delle apparecchiature che degli operatori.

Manutenzione semplificata

Quando sia l'interruttore in vuoto che i sezionatori sono integrati in un intero componente, sono vicini e collegati meccanicamente, l'operazione di manutenzione diventerà più semplice. L'addetto alla manutenzione può isolare in sicurezza il circuito tramite il sezionatore e verificare che anche il VCB sia aperto per diseccitare il sistema di alimentazione.

Maggiore longevità del sistema

La combinazione dell'interruttore automatico in vuoto e dell'interruttore isolatore ottimizza l'intero processo di protezione e commutazione, riducendo le operazioni non necessarie su ogni singolo componente e contribuendo all'affidabilità e alla durata a lungo termine dell'RMU e dell'intero sistema di distribuzione dell'alimentazione.

Parametri tecnici

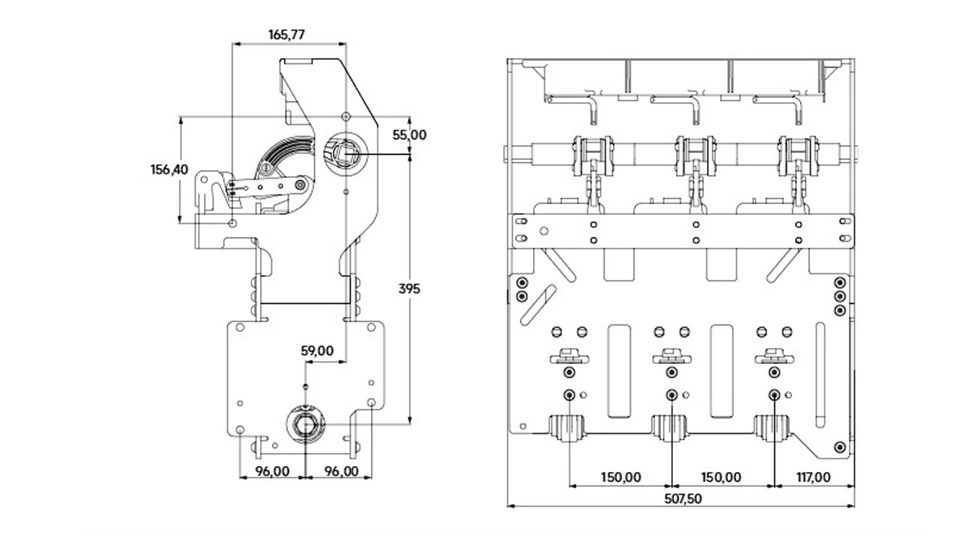

Aspetto e dimensioni

Domande frequenti

Q1: Fornite il servizio OEM/ODM?

A: Sì, forniamo il servizio OEM/ODM in base alle vostre esigenze, possiamo anche progettare i disegni tecnici, la targhetta o il marchio possono inserire le informazioni della vostra azienda fornite, inoltre potete richiedere di diventare il nostro agente del vostro distretto o paese.

Q2: Fornite campioni? Il campione è gratuito?

R: Sì, possiamo fornire alcuni campioni gratuiti di componenti dei quadri, ma non possiamo fornire apparecchiature complete come RMU o quadri. Le spese di spedizione devono essere a vostro carico.

Q3: Dove si trova la vostra fabbrica?

R: La nostra fabbrica si trova nella città di Wenzhou, provincia di Zhejiang, Cina. L'indirizzo dettagliato è Building 6, No. 555 Liule Road, città di Liushi, città di Yueqing, città di Wenzhou, provincia di Zhejiang, questo sito è a soli 20 km dall'aeroporto di Wenzhou Longwan. Se vieni a Whenzhou, comunicacelo, verremo a prenderti all'aeroporto di Longwan.

Q4: Posso visitare la vostra azienda per un'ispezione?

A: Naturalmente, accogliamo con favore la vostra visita.

Q5: qual è la tensione nominale più alta e la corrente nominale più alta per il tuo prodotto?

R: Il nostro prodotto ha una tensione nominale massima di 40,5 kv e una corrente nominale massima di 3150 A.

Q6: Che cos'è un sezionatore automatico sotto vuoto dell'unità principale ad anello da 11 kV?

R: È un componente principale di un'unità principale ad anello di media tensione (RMU) che integra un interruttore automatico in vuoto (VCB) e un sezionatore. Viene utilizzato nei sistemi di distribuzione dell'energia per ottenere il controllo degli interruttori, la protezione dai guasti e le operazioni di isolamento sicuro ed è adatto per scenari industriali, di distribuzione dell'energia urbana, di energia eolica e fotovoltaica.

Garanzia di qualità e servizio post-vendita

1. Forniamo consulenza tecnica video remota e formazione gratuita. La manutenzione gratuita è offerta entro un anno di funzionamento del prodotto; la manutenzione a pagamento è disponibile dopo un anno.

2.2. Rispondiamo rapidamente alle esigenze dei clienti, rispondendo telefonicamente o via email entro un'ora.

3. Forniamo servizi di consulenza a lungo termine per risolvere i problemi tecnici dei clienti in qualsiasi momento.

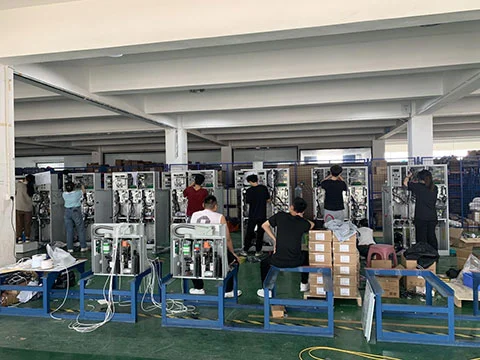

Laboratorio di produzione

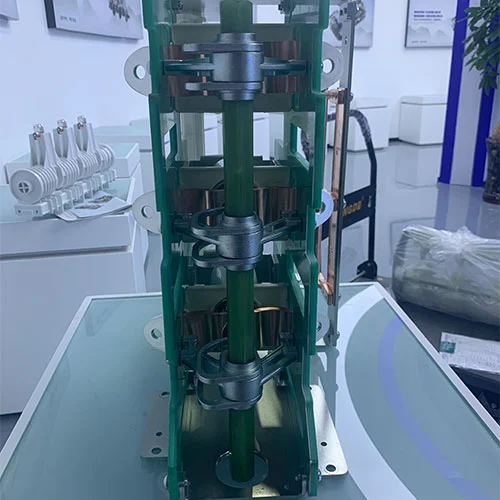

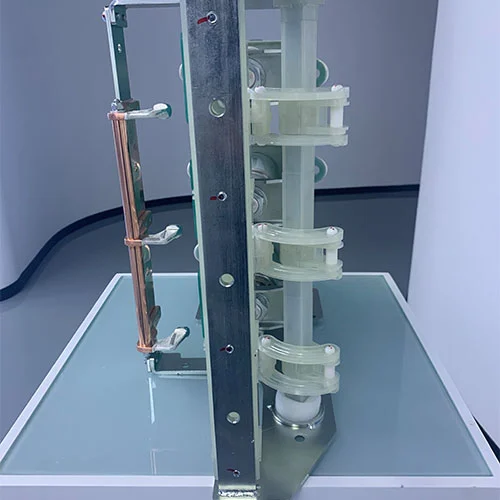

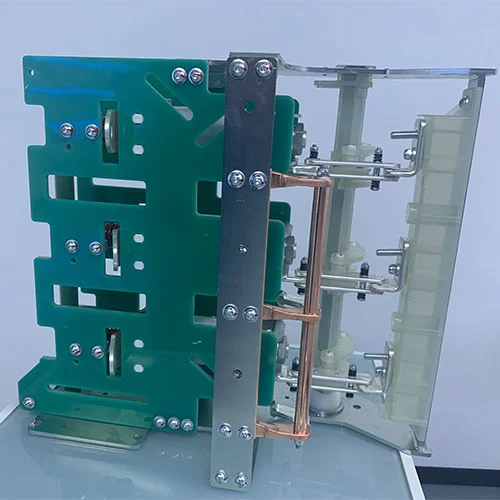

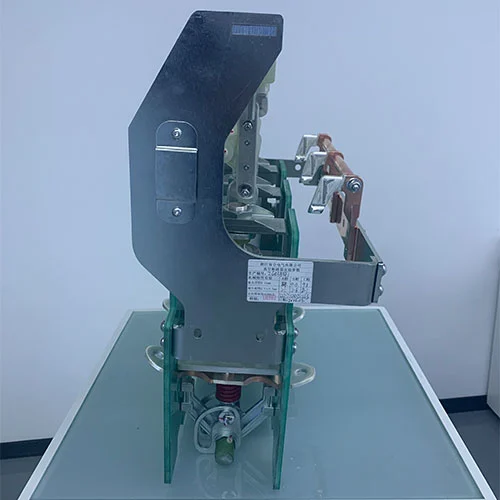

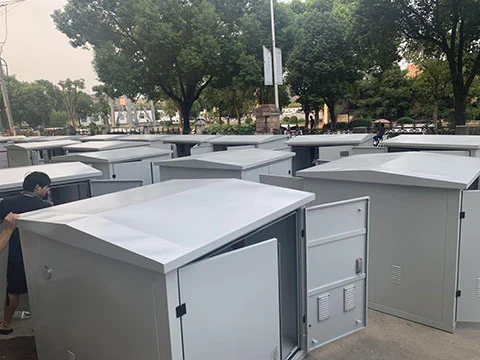

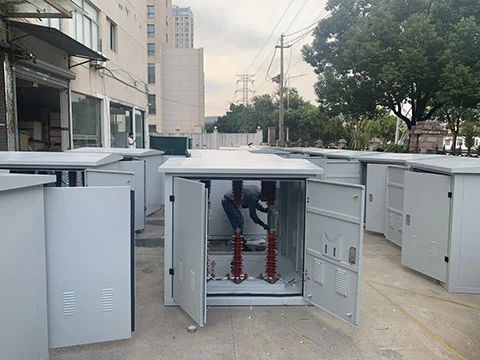

Esposizione dei prodotti
