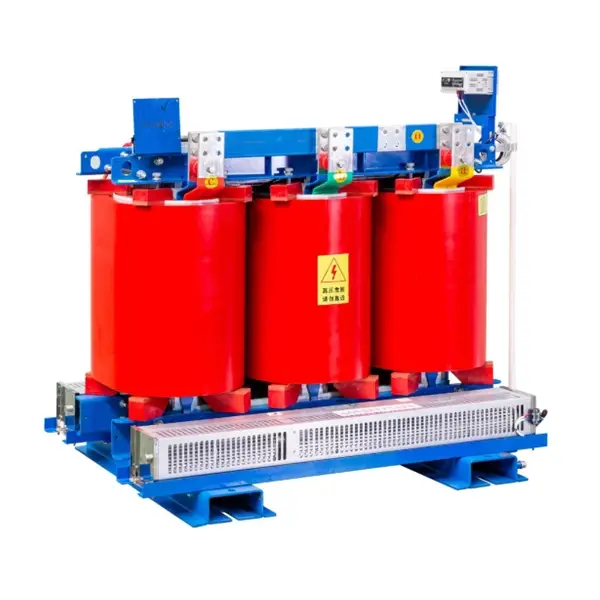

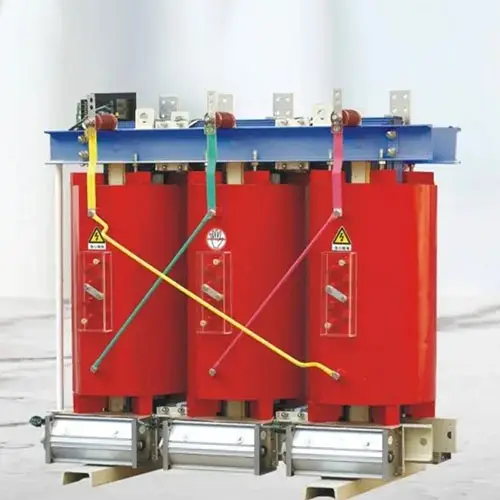

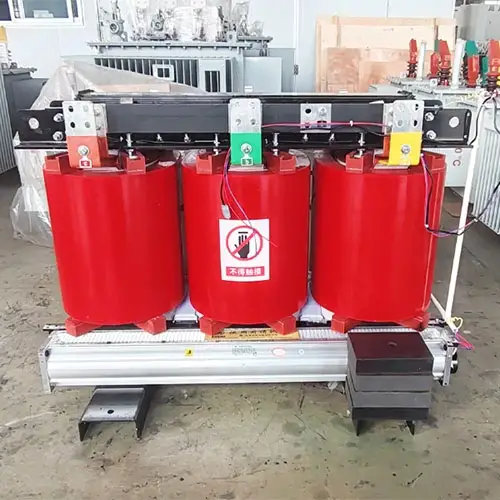

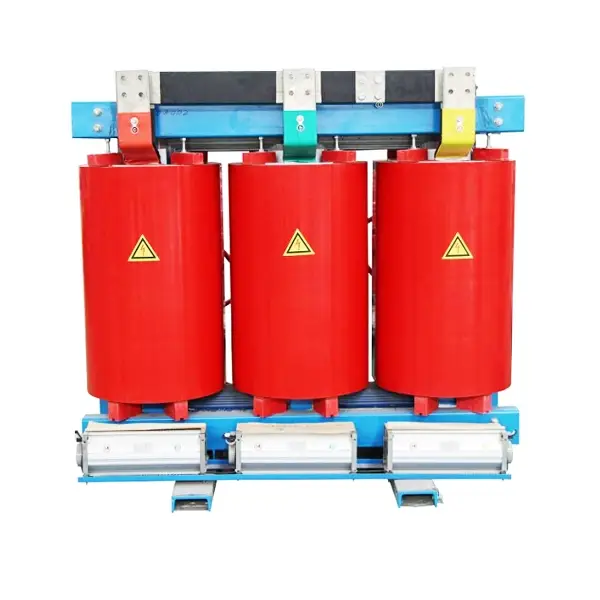

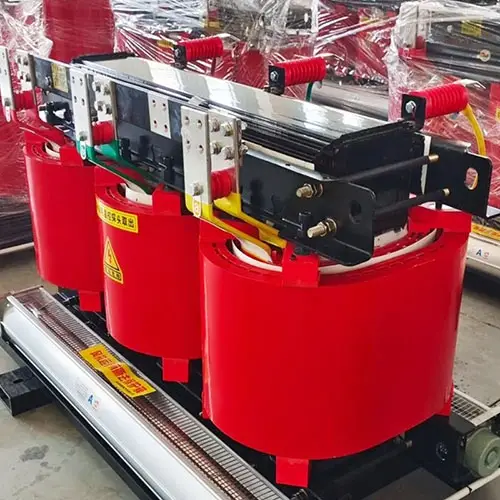

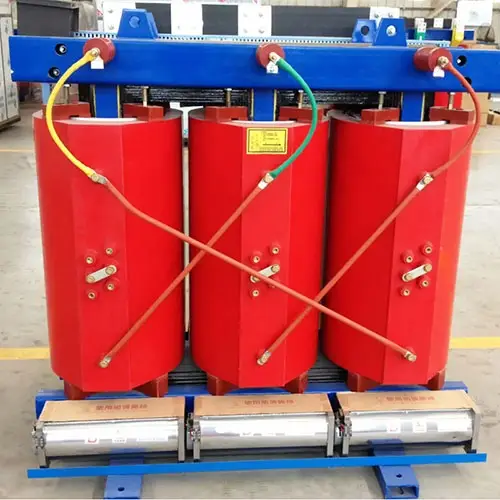

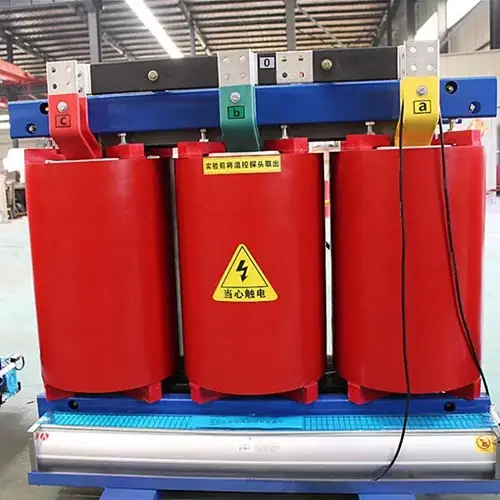

Trasformatore di distribuzione elettrico di tipo secco da 20 KV

Trasformatore di distribuzione elettrica di tipo secco da 20 KV

Cotenele è un grande produttore ed esportatore diTrasformatore di distribuzione elettrica di tipo secco da 20 KVdalla Cina. I nostri trasformatori a secco da 20KV hanno caratteristiche diraggio di alimentazione più lungo, caduta di tensione inferiore, perdite di linea ridotte e minor consumo di metalli non ferrosi. Questi trasformatori a secco da 20 kV sono sempre più utilizzati in grattacieli, centri commerciali, impianti petrolchimici, miniere, centrali elettriche, aeroporti e molti altri luoghi.

ILTrasformatore di distribuzione elettrica di tipo secco da 20 KVprodotto dalla società Cotenele è un'apparecchiatura importante nel sistema di distribuzione dell'energia da 20 kV. Il suo livello di tensione è compreso tra 10 kV e 35 kV. Compensa le carenze delle linee di distribuzione elettrica da 10 kV ed è un prodotto chiave per la distribuzione elettrica raccomandato dalla State Grid Corporation of China e da varie province. Il trasformatore a secco da 20 kV utilizza principalmente materiali isolanti solidi e un sistema di raffreddamento ad aria. Lo ha fattoeccellenti prestazioni di sicurezza, buona compatibilità ambientale, bassi requisiti di manutenzione, ed è sempre più popolare nei moderni sistemi di distribuzione dell'energia. A differenza dei trasformatori immersi in olio, i trasformatori a secco non presentano problemi quali perdite d'olio, rischi di incendio e inquinamento ambientale. I nostri trasformatori a secco da 20 KV sono conformi agli standard internazionali pertinentiIEC 60076-11 e IEEE C57.12.01.

Principali parametri tecnici

Condizioni operative

Condizioni di servizio normali:

1. Altitudine: ≤1000m (tipo standard)

2. Temperatura ambiente:

3. Massima: +40°C

4. Minimo: -25°C (tipo secco esterno); -5°C (tipo secco per interni)

5. Media mensile massima: 30°C

6. Media massima annuale: 20°C

7. Umidità relativa: dovrebbe essere inferiore al 93%; nessuna condensa sulle superfici della bobina

8. Alimentazione: la tensione trifase deve essere approssimativamente simmetrica; la forma d'onda della tensione dovrebbe essere approssimativamente sinusoidale

Condizioni speciali:

Per altitudini superiori a 1000 m è possibile fornire un trasformatore a secco di tipo a secco con altitudine modificata (altopiano).

Cos'è un trasformatore di tipo secco da 20 kV?

A Trasformatore a secco da 20kVè un trasformatore con tensione nominale primaria di 20kV, il cui nucleo e avvolgimenti non sono immersi in olio isolante. Si affida invece aconvezione dell'aria per il raffreddamento- da qui il nome "tipo secco". In termini semplici, il nucleo e le bobine non sono riempiti d'olio; sono isolati in modo solido, tipicamente con resina epossidica.

Il suo principio di funzionamento si basa suinduzione elettromagnetica. Quando l'avvolgimento primario (ad alta tensione) viene energizzato con una corrente alternata, nel nucleo di ferro viene prodotto un flusso magnetico alternato. Questo flusso si collega all'avvolgimento secondario (a bassa tensione) e induce in esso una forza elettromotrice (EMF). Scegliendo il rapporto appropriato tra le spire dell'avvolgimento primario e secondario, la tensione di ingresso di 20 kV può essere ridotta (o aumentata) alla tensione di uscita desiderata, ad esempio 0,4 kV, 10 kV o altri livelli di tensione.

La struttura interna è composta principalmente dalle seguenti parti:

1. Nucleo:realizzati con lamierini di acciaio elettrico a grani orientati laminati a freddo con giunti a 45° a pieno angolo per ridurre le perdite. Il nucleo viene bloccato utilizzando fascette senza fori e meccanismi rigidi di trazione, e la sua superficie è spesso rivestita con una resina speciale per la protezione dall'umidità e dalla ruggine.

2. Avvolgimenti:l'avvolgimento di bassa tensione (BT) viene avvolto con un foglio di rame a tutta larghezza su un'apposita macchina avvolgitrice, utilizzando due condotti di raffreddamento assiali per colonna. L'avvolgimento ad alta tensione (HV) utilizza una struttura a strati sezionata con un condotto di raffreddamento assiale. Entrambi gli avvolgimenti sono dotati di condotti di raffreddamento a nido d'ape con piastre metalliche standardizzate per una buona dissipazione del calore.

3. Sistema di isolamento:un cilindro isolante è posizionato tra gli avvolgimenti AT e BT per garantire l'isolamento elettrico. L'intero gruppo bobina lo ècolato sotto vuoto con resina epossidica, formando una struttura solida densa e priva di vuoti che offre elevata resistenza meccanica, eccellente isolamento elettrico e resistenza all'umidità superiore.

4. Sistema di controllo della temperatura:sensori di temperatura incorporati (solitamente posizionati nella parte superiore delle bobine BT) monitorano continuamente le temperature degli avvolgimenti. Il sistema fornisce una visualizzazione sequenziale (ciclica) automatica della temperatura di ciascuna fase, con contatti di allarme e di sgancio per la protezione da sovratemperatura.

Caratteristiche del prodotto

Il trasformatore di tipo a secco da 20 kV presenta le seguenti caratteristiche notevoli:

1. "Tre bassi e tre massimi":basse perdite, bassa rumorosità, basse scariche parziali; elevata resistenza meccanica, elevata resistenza elettrica ed elevata resistenza termica.

2. Sicuro e rispettoso dell'ambiente:ignifugo, antideflagrante, non inquinante; possono essere installati direttamente nei centri di carico.

3. Forte capacità di resistenza al cortocircuito:il corpo in fusione epossidica ha una struttura densa che resiste alle forze elettrodinamiche di cortocircuito senza danni.

4. Basso livello di scarica parziale:può essere controllato al di sotto di 10pC (alcuni prodotti premium raggiungono <5pC).

5. Eccellente resistenza all'umidità:può funzionare normalmente al 100% di umidità; non è necessaria alcuna pre-asciugatura dopo uno spegnimento prima della rimessa in tensione.

6. Elevata capacità di sovraccarico:può funzionare continuamente al 120% del carico senza raffreddamento ad aria forzata; con il raffreddamento ad aria forzata (AF), può sostenere il 150% del carico nominale.

7. Esente da manutenzione:basse perdite e funzionamento economico; essenzialmente esente da manutenzione.

8. Compatto e leggero:ingombro ridotto e bassi costi di installazione.

Classificazione del prodotto per trasformatore di tipo secco da 20 kV

Vantaggi del prodotto

1. Prestazioni di fornitura migliorate:la distanza di trasmissione estesa, il calo di tensione ridotto al minimo e le perdite di linea inferiori si traducono in una qualità dell'alimentazione superiore.

2. Efficienza energetica sostanziale:caratterizzato da perdite a vuoto e a carico eccezionalmente basse, soddisfacendo pienamente i severi requisiti delle ultime novitàGB20052-2024norma di efficienza energetica.

3. Installazione flessibile:può essere decentralizzato nei centri di carico senza la necessità di pozzi di contenimento dell'olio o firewall, riducendo gli investimenti di capitale.

4. Bassi costi operativi:il design esente da manutenzione porta a basse spese operative complessive.

5. Alta affidabilità:elevata resistenza meccanica, buone prestazioni sismiche ed eccellente capacità di resistere agli impulsi dei fulmini.

6. Forte adattabilità:insensibile all'umidità e alla polvere, adatto per ambienti difficili con elevati requisiti di protezione antincendio, carichi variabili o condizioni di inquinamento/umidità.

Scenari applicativi

I trasformatori a secco da 20 kV sono ampiamente utilizzati in:

1. Infrastrutture urbane:potenziamenti della rete urbana, grattacieli, centri direzionali, complessi commerciali

2. Strutture pubbliche:teatri, ospedali, alberghi, scuole

3. Trasporti:tunnel, metropolitane, stazioni ferroviarie, porti, aeroporti

4. Generazione e distribuzione di energia:centrali elettriche, sottostazioni sotterranee, sottostazioni packaged, centrali elettriche

5. Settori industriali:petrolchimico, minerario, officine di fabbrica, macchinari CNC

6. Energie rinnovabili e data center:eolico, progetti fotovoltaici, centri di cloud computing

7. Luoghi speciali:laboratori, sottostazioni urbane in aree densamente popolate e qualsiasi sito che richieda protezione da incendi/esplosioni/umidità

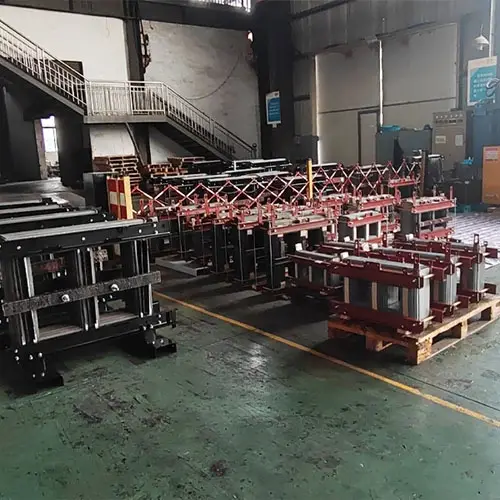

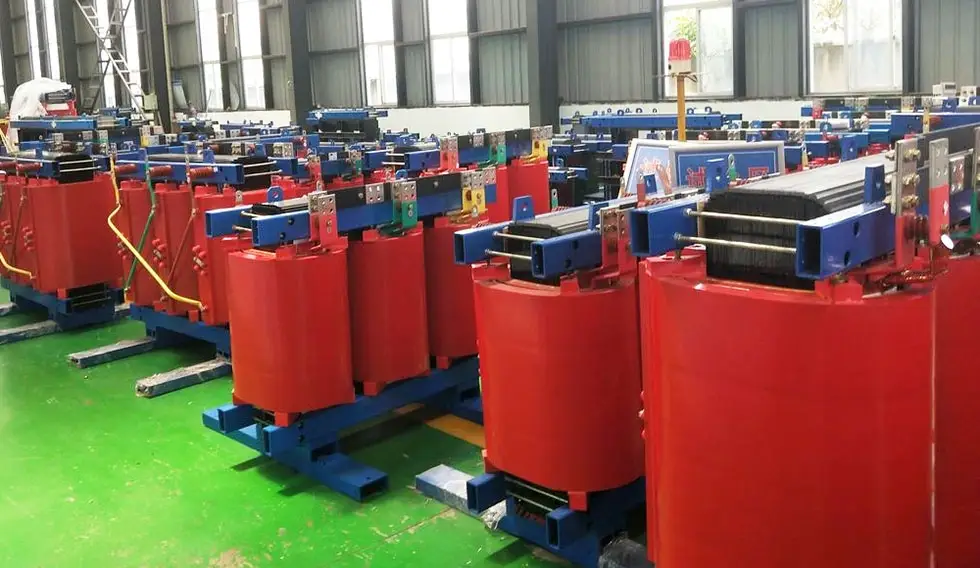

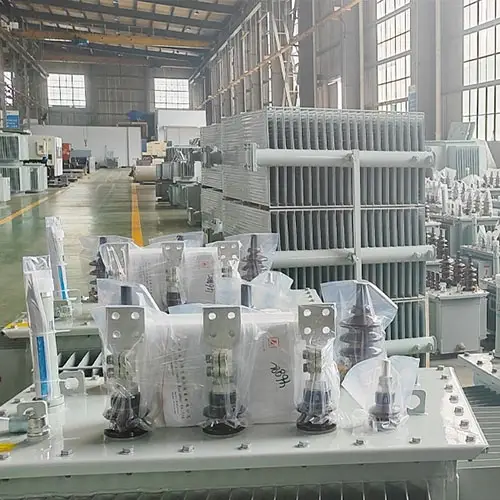

Spettacolo laboratorio

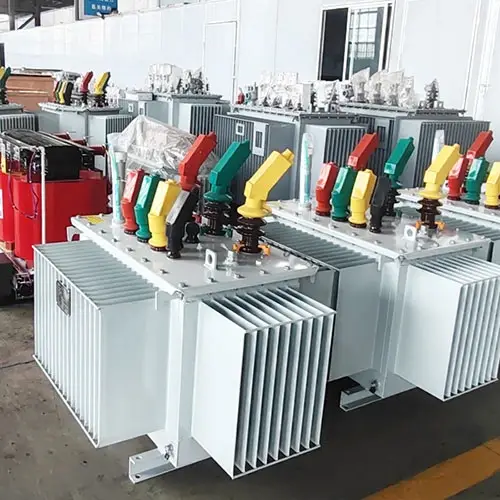

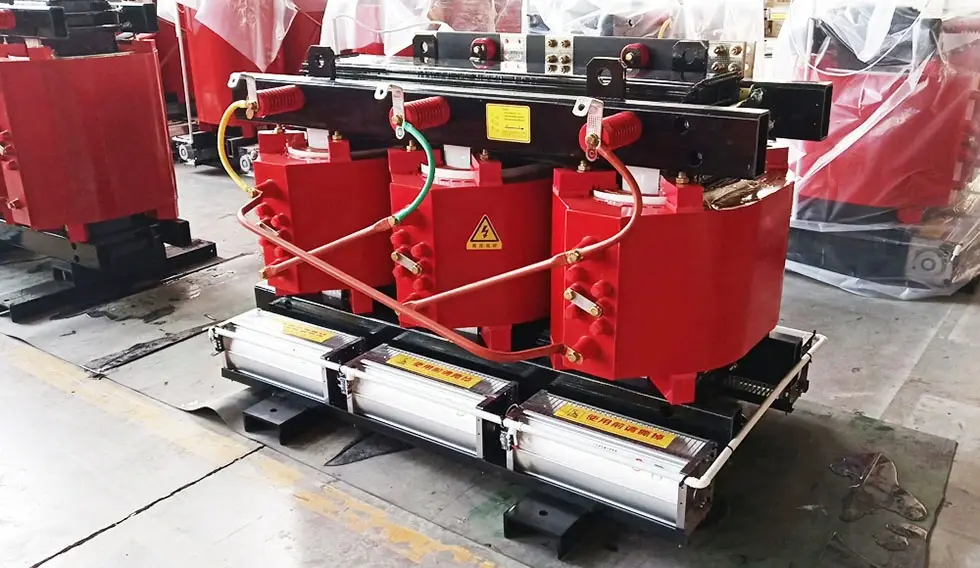

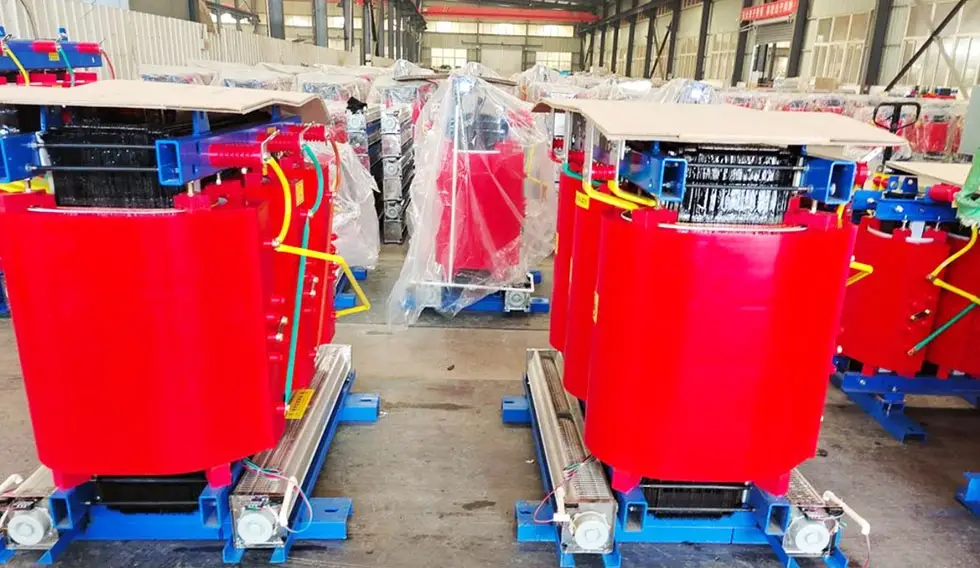

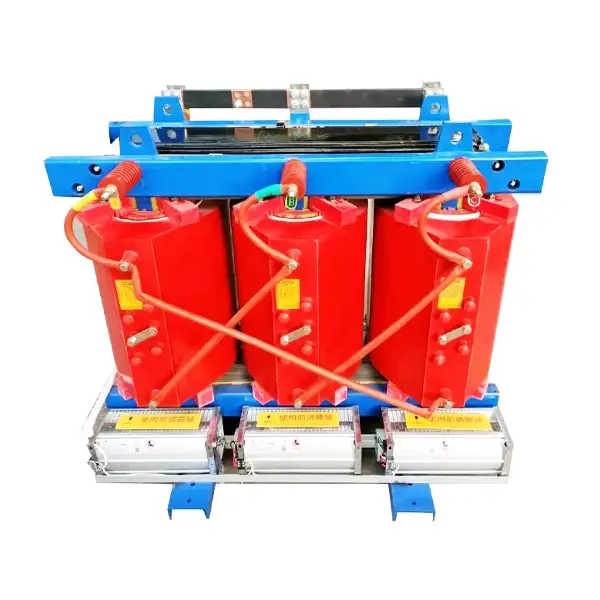

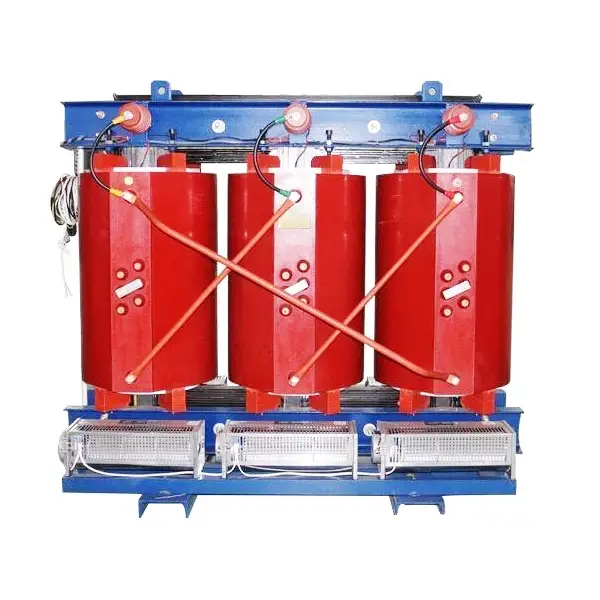

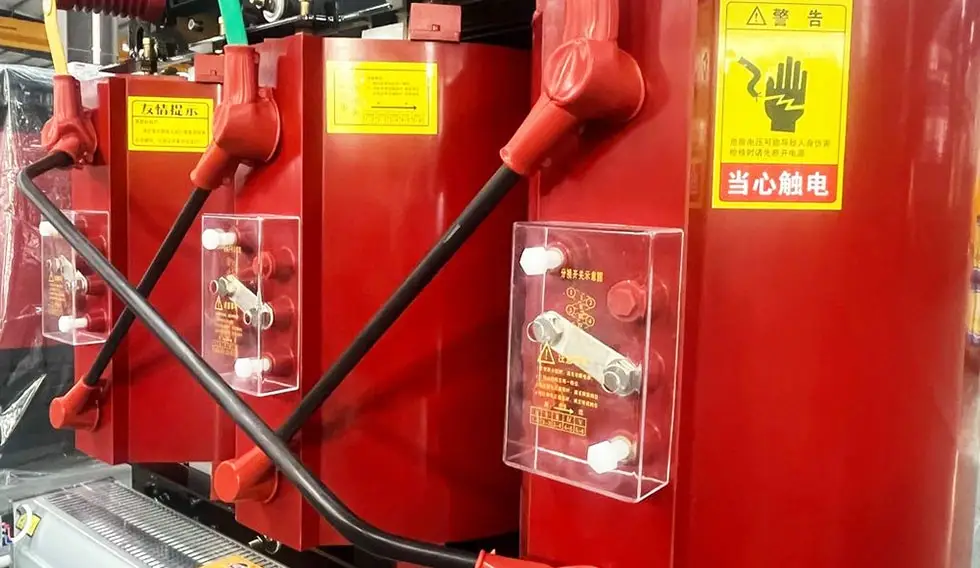

Esposizione dei prodotti
