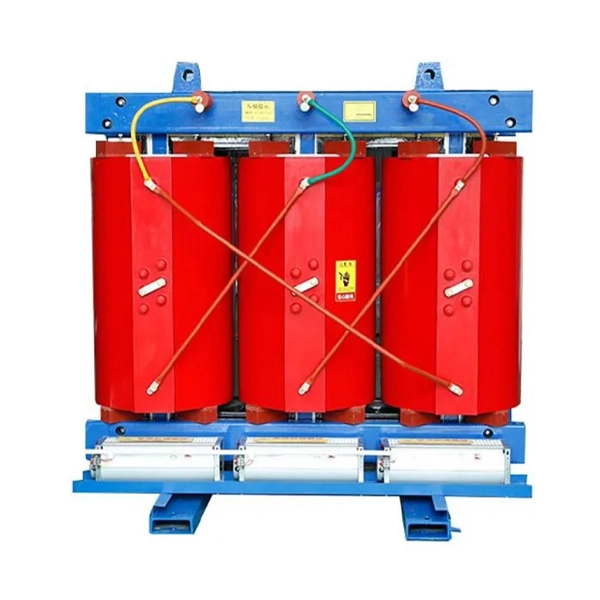

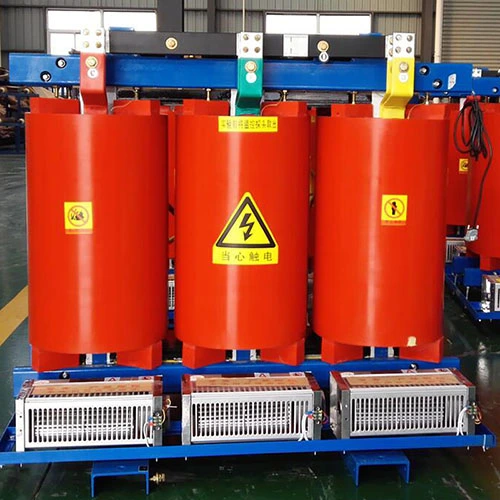

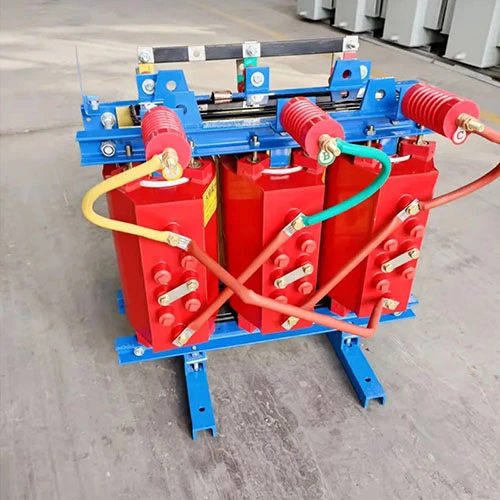

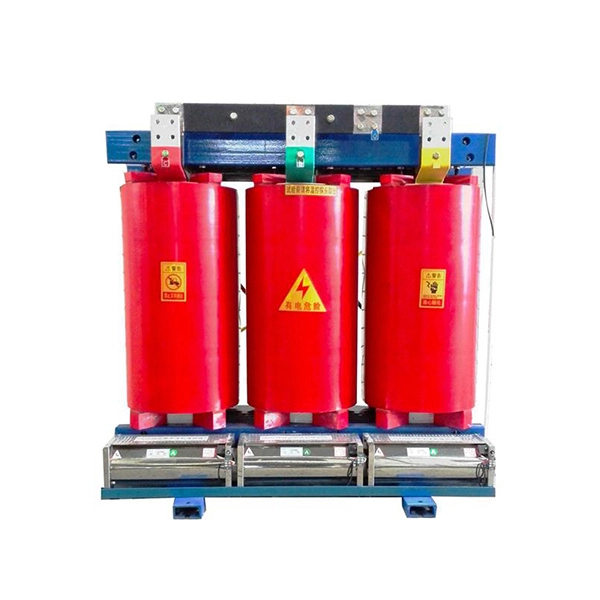

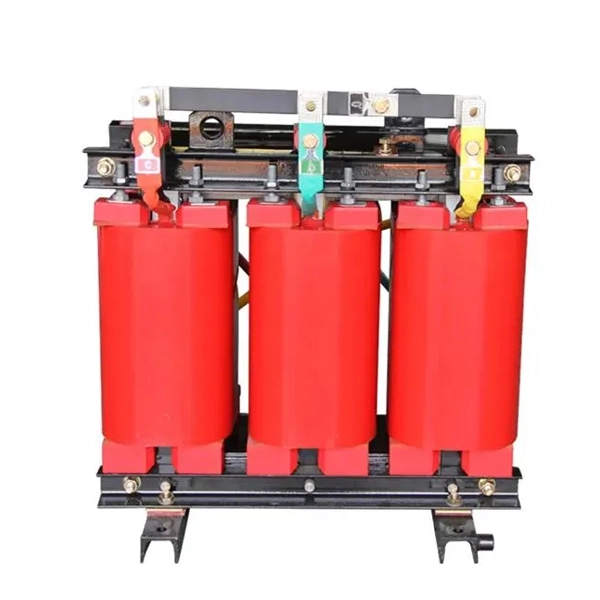

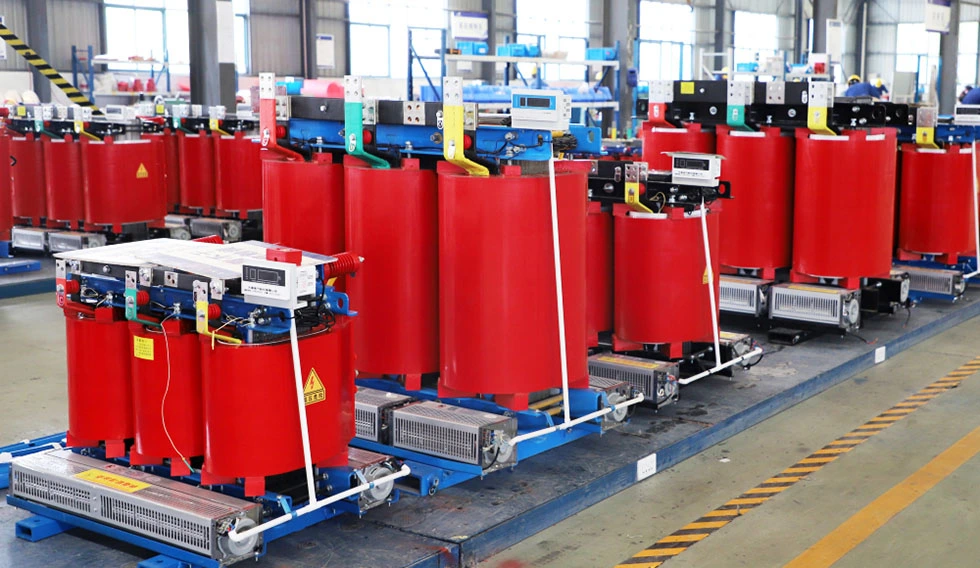

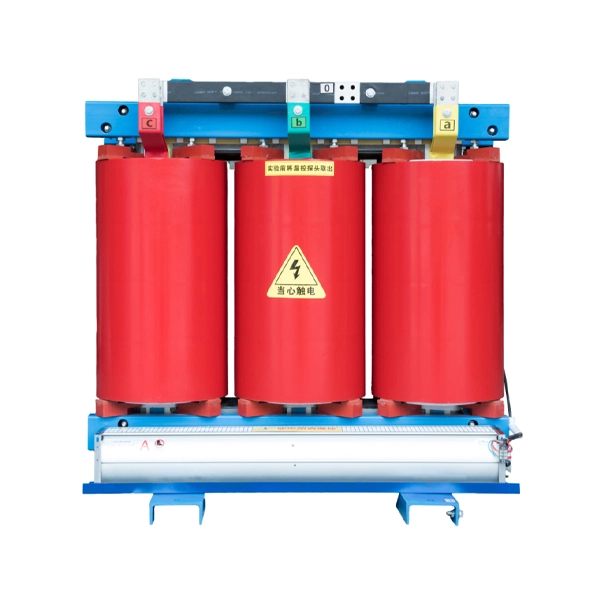

Trasformatore di distribuzione dell'alimentazione di tipo secco per interni da 10 KV

Cotenele è un noto produttore di trasformatori in Cina. NostroTrasformatore di distribuzione dell'alimentazione di tipo secco per interni da 10 KVpresenta vantaggi significativi tra cuiritardante di fiamma, resistenza al fuoco, resistenza all'esplosione, funzionamento esente da manutenzione, prestazioni senza inquinamento e struttura compatta. Con avvolgimenti incapsulati completamente chiusi, possono essere installati direttamente nel centro di carico. Grazie a una progettazione scientificamente valida e a tecniche di fusione avanzate, le caratteristiche del trasformatore a secco in resina epossidica serie SC (B).bassi livelli di scariche parziali, basso rumore di funzionamento ed eccellente capacità di dissipazione del calore. Grazie al raffreddamento ad aria forzata, possono funzionare ininterrottamente al 125% del carico nominale per periodi prolungati. Ogni unità è dotata di un regolatore di temperatura intelligente che fornisce funzioni di allarme di guasto, avviso di sovratemperatura, intervento per sovratemperatura e registrazione in scatola nera. Tramite unInterfaccia seriale RS485, i nostri trasformatori a secco possono essere collegati a un computer per il monitoraggio e il controllo centralizzato.

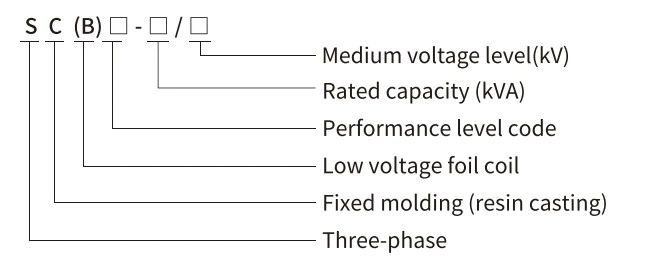

Modello e significati

Principali parametri tecnici

Parametro tecnico del trasformatore SCB11-30~2500/10kV

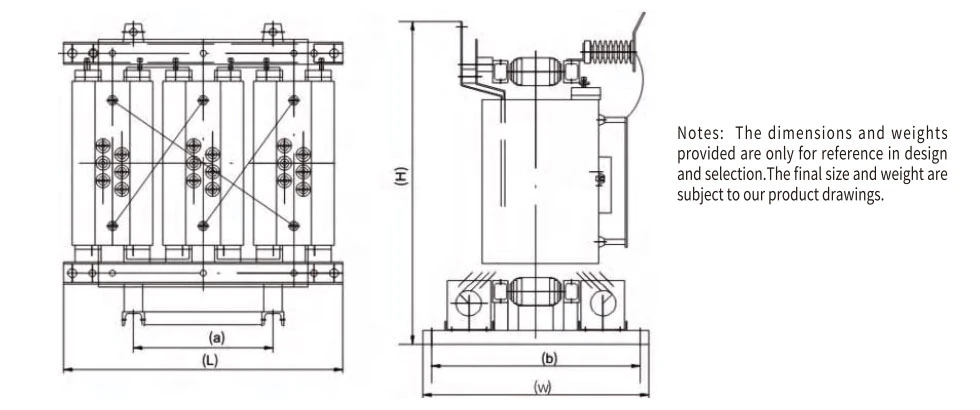

Dimensioni del trasformatore SCB11-30~2500/10kV

Parametro tecnico del trasformatore SCB12-30~2500/10kV

Dimensioni del trasformatore SCB12-30~2500/10kV

Parametro tecnico del trasformatore SCB13-30~2500/10kV

Dimensioni del trasformatore SCB13-30~2500/10kV

Struttura interna

Per ottenere le migliori prestazioni elettriche, resistenza meccanica e gestione termica, la struttura interna di un trasformatore a secco è composta da più componenti chiave, tutti devono essere progettati attentamente.

1. Nucleo magnetico

Il materiale principale del nucleo magnetico di un trasformatore a secco è generalmenteacciaio elettrico laminato (acciaio al silicio)o altri materiali ferromagnetici, che possono ridurre la perdita di correnti parassite e la perdita di isteresi. La forma del nucleo magnetico può essere rettangolare, circolare o ellittica, ecc.

2. Avvolgimenti

Gli avvolgimenti di un trasformatore a secco sono costituiti daavvolgimenti primari e secondari, tipicamente costituiti da conduttori in rame o alluminio. Sebbene il rame abbia una conduttività superiore a quella dell'alluminio, alcuni clienti spesso optano per conduttori in alluminio per i loro avvolgimenti per risparmiare sui costi.

3. Sistema di isolamento

Il sistema di isolamento di un trasformatore a secco fornisce isolamento elettrico e supporto meccanico agli avvolgimenti, comprendendo principalmente:

Incapsulamento con resina epossidica (resina colata):Gli avvolgimenti sono completamente sigillati in resina epossidica, che può fornire una buona protezione contro umidità, polvere e sollecitazioni meccaniche.

Impregnazione sotto vuoto (VPI):Gli avvolgimenti sono impregnati con resina poliestere di classe H sotto vuoto e pressione. Questo ruolo è quello di migliorare la rigidità dielettrica, la resistenza meccanica e la stabilità termica del trasformatore a secco.

Incapsulamento sotto vuoto (VPE):Gli avvolgimenti hanno un rivestimento isolante più spesso rispetto al VPI.

4. Struttura di bloccaggio

La struttura di bloccaggio viene solitamente utilizzata per fissare gli avvolgimenti e il gruppo centrale e può fornire resistenza meccanica e garantire un corretto allineamento, che può incorporare canali di raffreddamento o aperture per la circolazione dell'aria.

5. Recinto

Tutti i componenti sono montati all'interno di un involucro e gli involucri sono divisi inventilato, non ventilato o sigillato, in base all'ambiente dell'applicazione. Gli involucri ventilati consentono la circolazione dell'aria naturale o forzata per il raffreddamento, mentre i design non ventilati vengono utilizzati in ambienti contenenti materiali conduttivi, corrosivi o combustibili.

Vantaggi del prodotto

1. Vantaggi per la sicurezza

Rischio di incendio ridotto:I trasformatori a secco non contengono olio isolante infiammabile e non presentano rischi di incendio ed esplosione.

Proprietà autoestinguenti:I materiali isolanti solidi dei trasformatori a secco sono intrinsecamente ignifughi.

Nessuna emissione di gas tossici:In condizioni di arco, i trasformatori a secco non rilasceranno gas pericolosi.

2. Vantaggi ambientali

Ecologico:Poiché il trasformatore a secco non perde né versa olio, ciò può eliminare i problemi di contaminazione delle acque sotterranee.

Riciclabile:Fino al 90% dei materiali dei trasformatori a secco sono riciclabili a fine vita.

Nessun contenimento speciale richiesto:Non è necessario installare una vasca di raccolta a tenuta stagna per i trasformatori a secco.

3. Vantaggi operativi

Questi trasformatori a secco richiedonopraticamente nessuna manutenzione---nessun test di liquidi o filtraggio dell'olio, solo un'ispezione visiva occasionale---e vanta undurata di servizio estesa di oltre 20 anni. Grazie alle minori limitazioni del sito e all’assenza di misure di protezione delle acque sotterranee, i trasformatori a secco hanno costi di installazione inferiori. Inoltre, possono essere installati direttamente vicino alla posizione effettiva del carico, riducendo significativamente le perdite di linea.

4. Flessibilità dell'applicazione

I trasformatori a secco possono essere installati e applicati in ambienti interni con elevati requisiti di sicurezza antincendio. Allo stesso tempo, i loro involucri completamente chiusi possono resistere al rischio di immersione in acqua in aree soggette a inondazioni. Il sistema di isolamento a prova di umidità dei trasformatori a secco non solo garantisce prestazioni elettriche stabili in ambienti ad alta umidità, ma previene anche efficacemente la formazione di condensa.

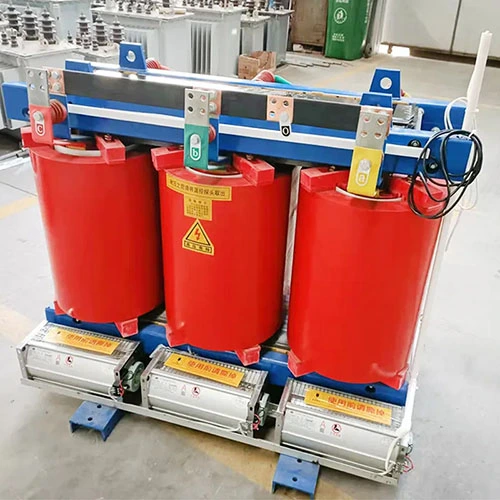

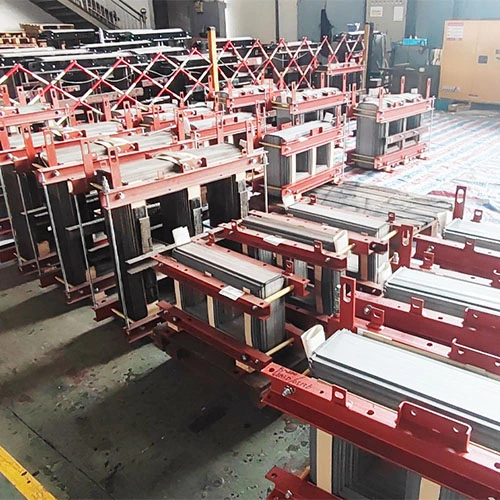

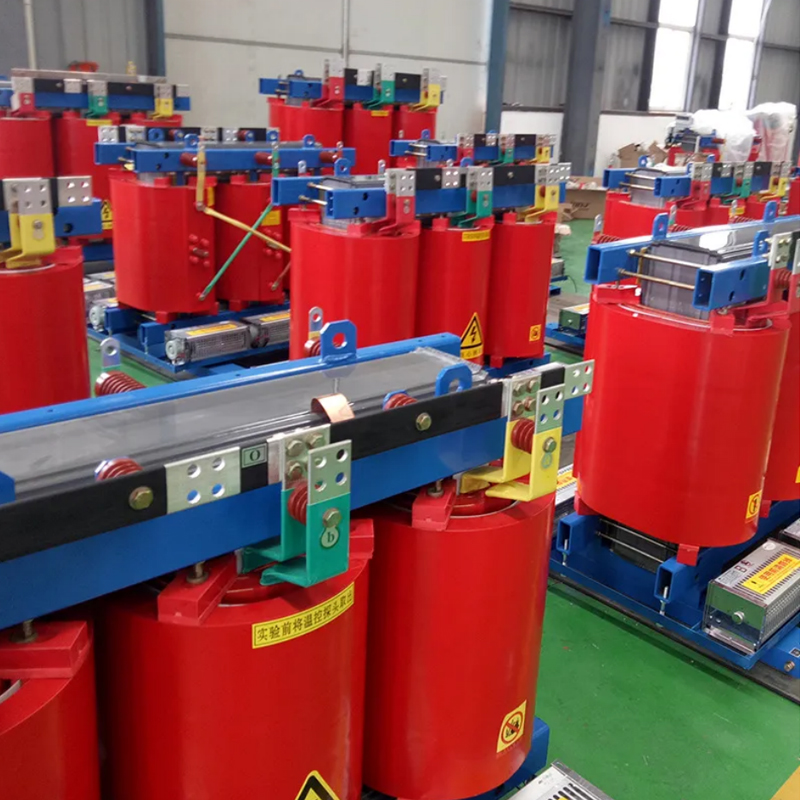

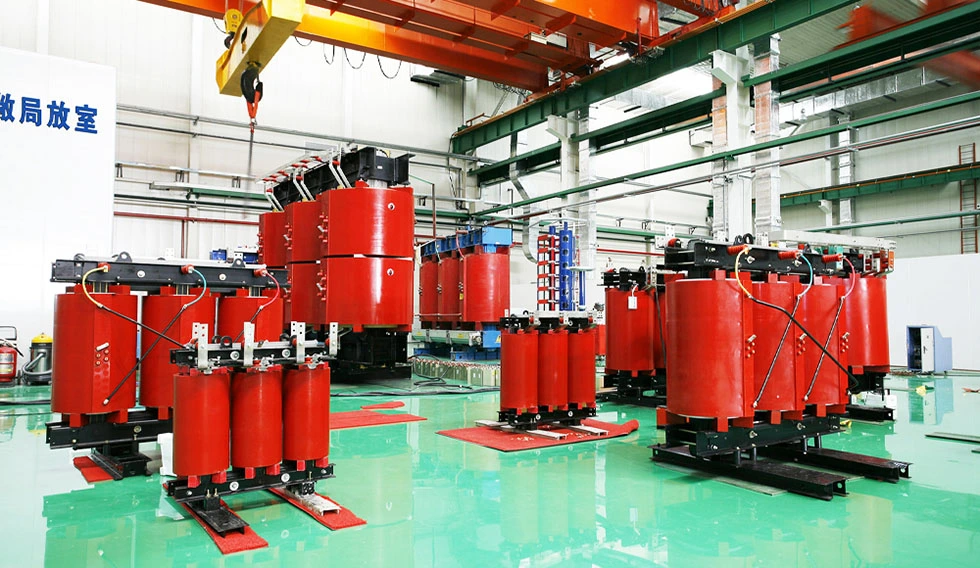

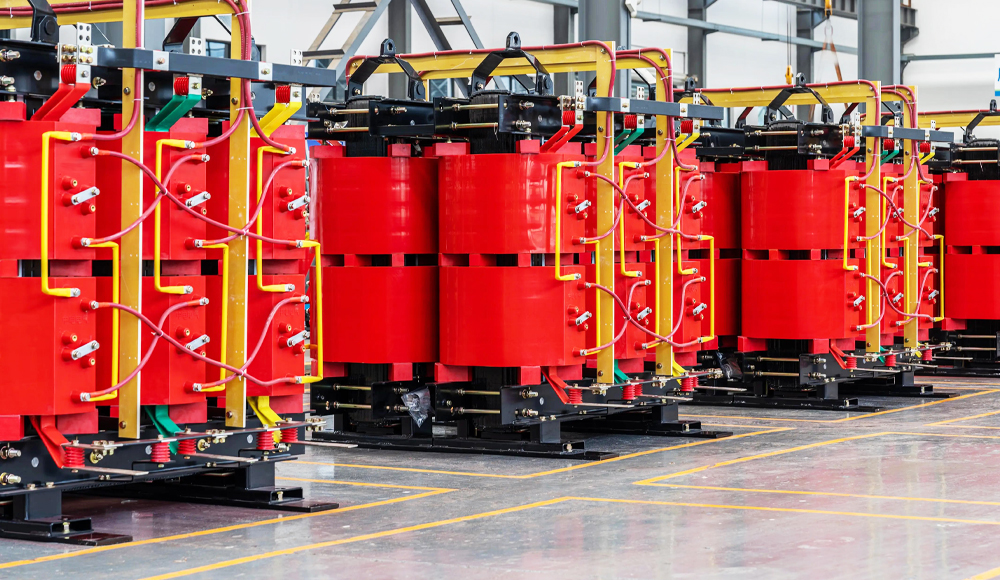

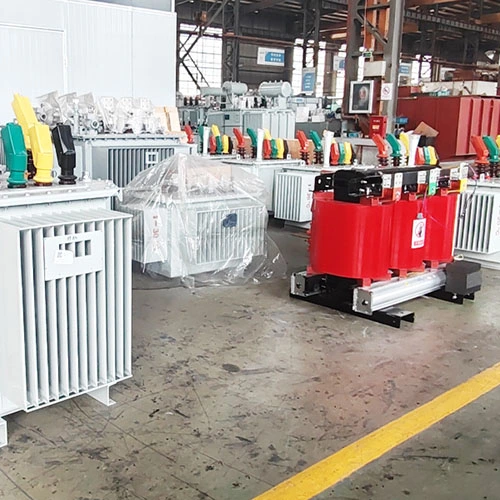

Spettacolo laboratorio

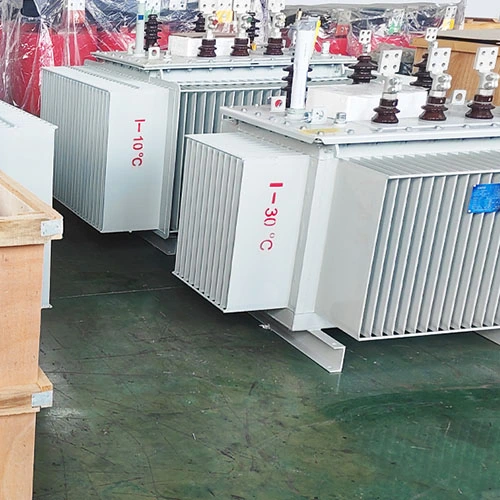

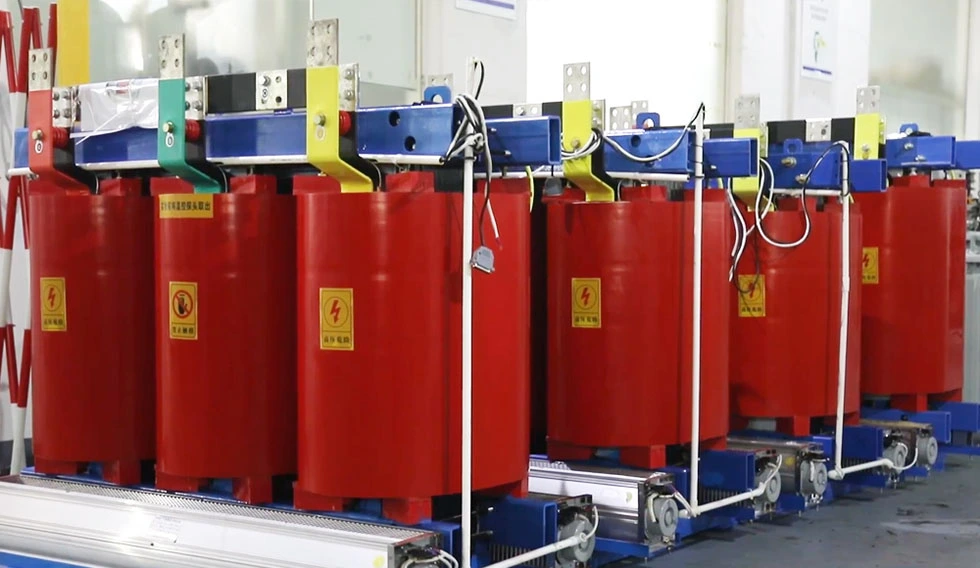

Esposizione del prodotto
