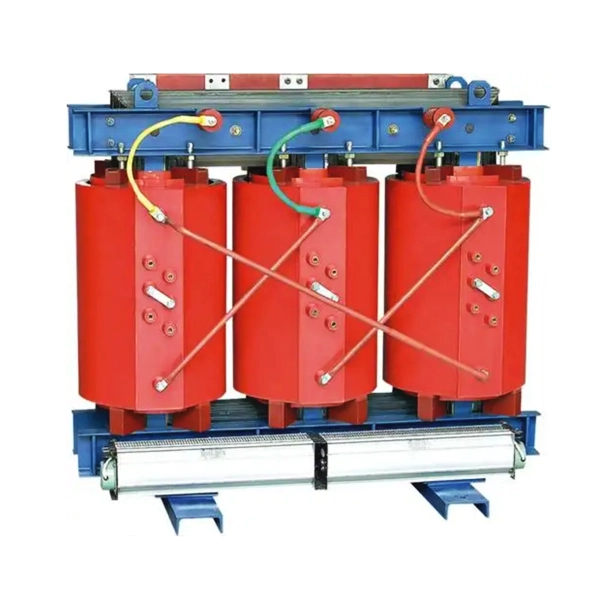

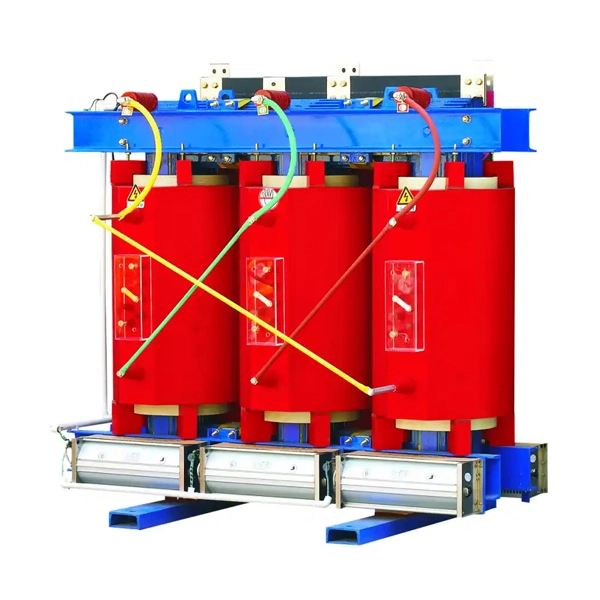

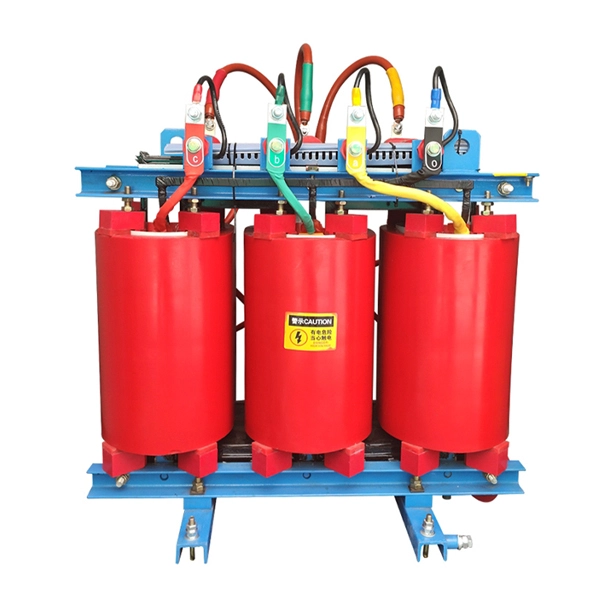

Trasformatore di potenza a secco da 36 KV

Per molti anni, in qualità di grande esportatore e produttore di trasformatori in Cina, Cotenele ha fornito prodotti affidabili e stabiliTrasformatore di potenza a secco da 36 KVai clienti in paesi e regioni come Africa, Europa e Medio Oriente e ha ricevuto elogi unanimi da parte dei clienti. I trasformatori di potenza a secco della serie Cotenele 36kV hanno le caratteristiche dibassa perdita, basso rumore, protezione contro i fulmini, elevata tolleranza al cortocircuito e bell'aspetto. Il prodotto ha processi di assemblaggio e produzione avanzati, affidabilità e ottima qualità degli accessori. Ha quattro funzioni remote:comunicazione remota, test remoto, regolazione remota e controllo remoto. Attraverso il controllo remoto del computer, è possibile ottenere il monitoraggio remoto della centrale elettrica senza la necessità di lavorare in ufficio in loco. Tutti i trasformatori di potenza a secco della serie Cotenele 36KV sono conformi agli standard internazionali e nazionali comeGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018ecc.

Condizioni di servizio dei trasformatori di potenza a secco da 36 KV

Principali parametri tecnici

Parametri tecnici del trasformatore a secco serie SC(B)10 da 36 kV (35/0,4 kV)

Parametri tecnici del trasformatore a secco serie SC(B)10 da 36 kV (35/10 kV)

Parametri tecnici del trasformatore a secco serie SC(B)11 da 36kV

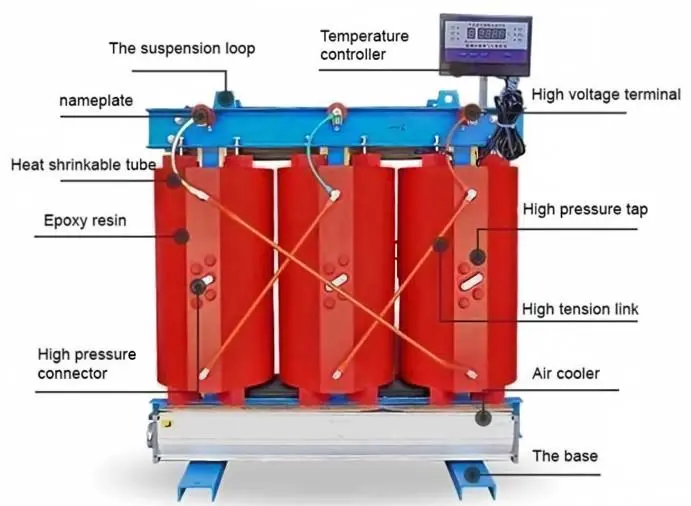

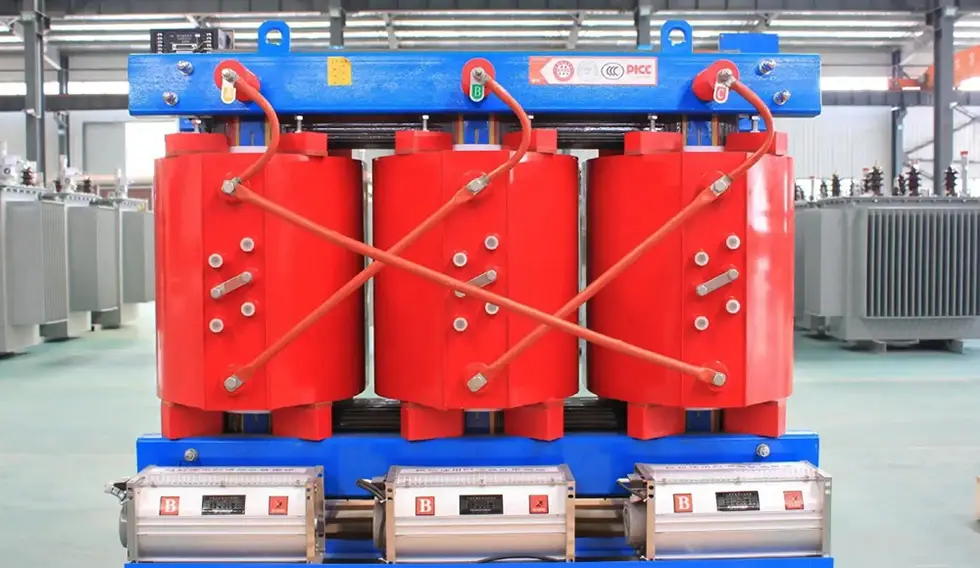

Struttura interna per trasformatori di potenza a secco serie 36kV

Un trasformatore a secco da 35 kV è costituito principalmente dai seguenti componenti:

1. Nucleo

Realizzato con lamiere di acciaio al silicio a grani orientati di alta qualità e alta permeabilità laminate a freddo, assemblate con una disposizione a gradini a 45°. La superficie del nucleo è incapsulata con resina epossidica per ridurre il flusso disperso, migliorare la distribuzione del circuito magnetico e ridurre il rumore del nucleo, la perdita a vuoto e la corrente a vuoto.

2. Avvolgimento ad alta tensione

L'avvolgimento ad alta tensione adotta una struttura cilindrica a strati o multistrato sezionata per ridurre significativamente la tensione interstrato. Ècolato sotto vuoto con resina epossidica caricataper minimizzare le scariche parziali e migliorare le prestazioni elettriche. Tra gli strati viene utilizzato il prepreg epossidico DMD e sulla superficie viene applicato un tessuto a rete in fibra di vetro per migliorare la resistenza meccanica e la capacità di resistenza ai cortocircuiti.

3. Avvolgimento a bassa tensione

L'avvolgimento di bassa tensione utilizza una struttura avvolta in lamina con condotti di raffreddamento assiali per migliorare la dissipazione del calore. Le estremità sono incapsulate con resina epossidica e completamente polimerizzate per formare un assemblaggio solido.

4. Sistema di isolamento

Come isolamento principale vengono utilizzati resina epossidica o altri composti di resina. Gli avvolgimenti vengono fusi sotto vuoto e, dopo la polimerizzazione, formano una robusta struttura monolitica.

5. Monitoraggio del raffreddamento e della temperatura

Dotato di dispositivi di raffreddamento (raffreddamento ad aria naturale o raffreddamento ad aria forzata) e sensori di temperatura, può essere dotato di un sistema completo di rilevamento e protezione della temperatura.

6. Altri componenti

Prese boccole ad alta tensione, golfari di sollevamento, telai di bloccaggio superiori e inferiori, terminali a bassa tensione, targhetta identificativa, connettori di presa, ecc.

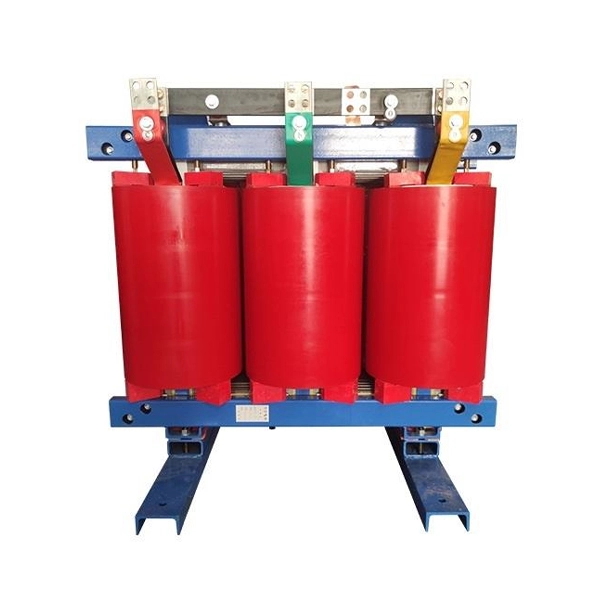

Caratteristiche del prodotto dei trasformatori di potenza a secco serie 36kV

1. Ignifugo e ignifugo:La resina epossidica è intrinsecamente non combustibile e non sopporta il fuoco; nessun rischio di esplosione.

2. Rispettoso dell'ambiente:Non viene utilizzato olio, quindi non vi è alcun rischio di contaminazione dell'olio.

3. Elevata resistenza meccanica:Gli avvolgimenti in resina sono robusti e offrono una forte capacità di resistenza ai cortocircuiti.

4. Prestazioni elettriche eccellenti:Bassi livelli di scariche parziali ed elevati livelli di tenuta agli impulsi (fulmini e manovre).

5. Basse perdite e bassa rumorosità:L'acciaio al silicio di alta qualità e l'avanzato impilamento dei nuclei riducono le perdite a vuoto e il rumore udibile.

6. Buona capacità di sovraccarico:L'isolamento di classe F o H fornisce un'elevata resistenza termica e consente un funzionamento con sovraccarico significativo.

7. Resistente all'umidità e alla polvere:La superficie dell'avvolgimento è rivestita con vernice anticorrosione, garantendo prestazioni stabili in ambienti polverosi o umidi.

8. Manutenzione facile:Nessuna manipolazione dell'olio; dopo un lungo periodo di fermo è necessario solo un semplice trattamento di essiccazione. Essenzialmente esente da manutenzione.

9. Compatto e leggero:Ingombro ridotto e costi di installazione inferiori.

10. Controllo intelligente della temperatura:Sistema opzionale di monitoraggio intelligente della temperatura che rileva e visualizza automaticamente le temperature degli avvolgimenti, avvia/arresta le ventole di raffreddamento e fornisce segnali di allarme e di intervento.

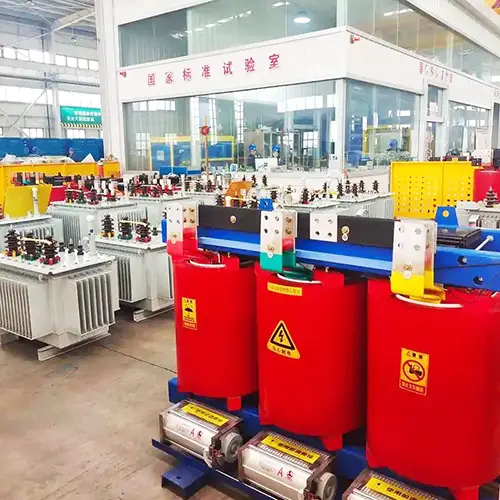

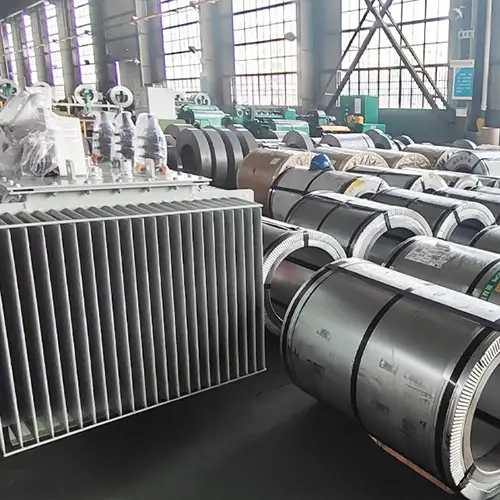

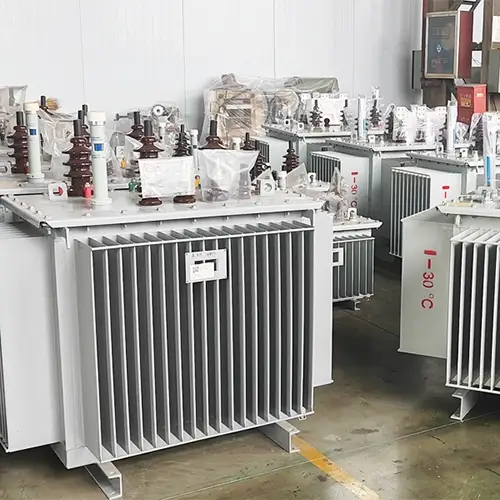

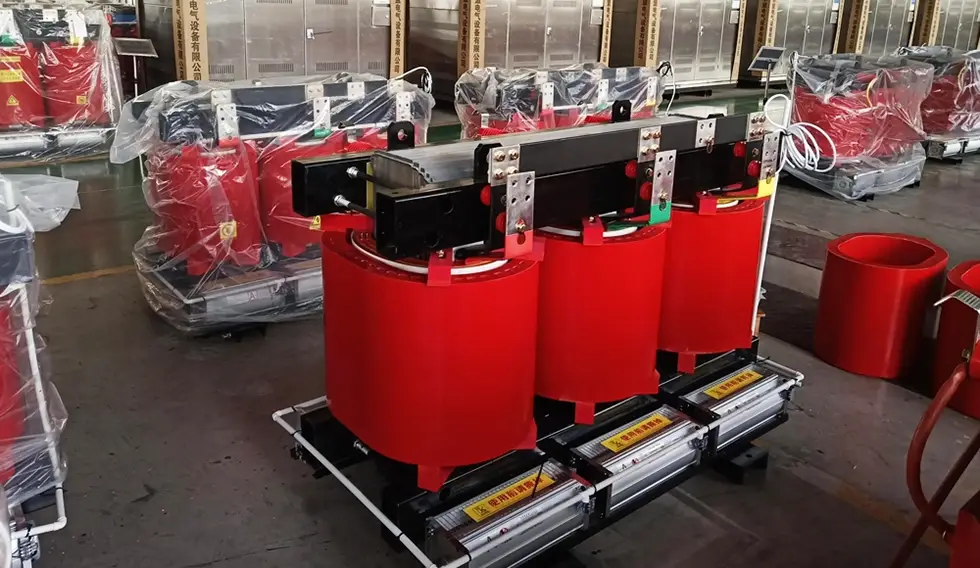

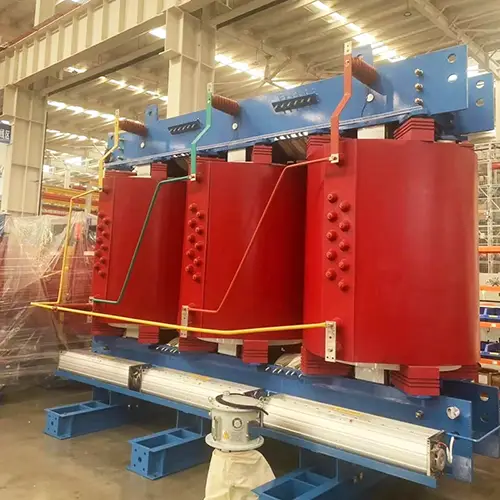

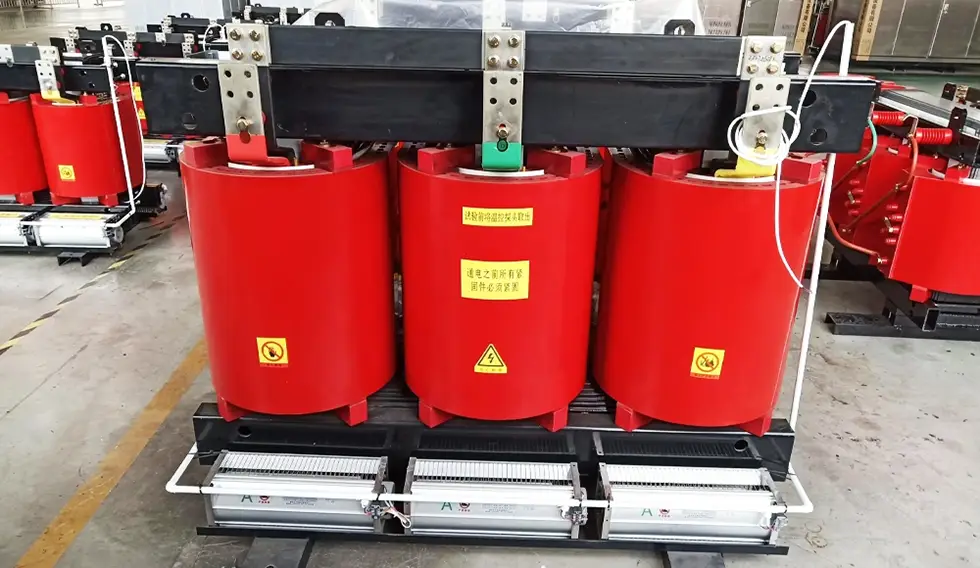

Spettacolo laboratorio

FAQ (domande frequenti)

D1: Qual è la capacità massima disponibile per i trasformatori a secco della serie 36kV?

R: Secondo lo standard nazionale GB/T 10228, l'intervallo di capacità convenzionale dei trasformatori a secco da 36 kV è 30-2500 kVA. Tuttavia, l'ultima versione di GB/T 10228 ha esteso questa gamma a 25000 kVA. Una capacità maggiore può anche essere personalizzata in base alle esigenze specifiche dell'utente.

Q2: I trasformatori a secco della serie 36kV possono essere installati all'aperto?

R: Sì, sono disponibili versioni per esterni. Tuttavia, è necessario selezionare il grado di protezione appropriato. In genere, IP00 è senza custodia (uso interno), IP20 protegge da oggetti solidi più grandi di 12 mm e IP23 offre protezione contro pioggia e neve. Per l'installazione esterna, si consiglia IP23 o superiore con un alloggiamento protettivo aggiuntivo.

D3: Come vengono raffreddati i trasformatori a secco della serie 36kV e quanto può aumentarne la potenza il raffreddamento ad aria forzata?

R: I metodi di raffreddamento possono essere suddivisi inraffreddamento ad aria naturale (AN)Eraffreddamento ad aria forzata (AF). In condizioni di raffreddamento ad aria naturale, il trasformatore può funzionare continuamente alla sua capacità nominale. Il raffreddamento ad aria forzata può aumentare la capacità di uscita fino al 50% ed è adatto per il funzionamento con sovraccarico intermittente.

D4: Come vengono classificati i livelli di efficienza energetica dei trasformatori a secco Cotenele serie 36kV?

R: Secondo lo standard nazionale GB 20052-2024 "Valori minimi consentiti e gradi di efficienza energetica per trasformatori di potenza", i nostri trasformatori a secco della serie 36kV sono suddivisi in tre gradi di efficienza energetica:Grado I, Grado II e Grado III. Il Grado I è il livello più alto con la perdita più bassa. La scelta di un livello di efficienza energetica più elevato può ridurre significativamente i costi operativi a lungo termine.

Q5: Quali sono le principali differenze tra un trasformatore a secco da 36 kV e un trasformatore a secco da 10 kV?

R: La differenza principale sta nel livello di tensione. La potenza nominale dell'alta tensione del trasformatore da 36 kV è 36 kV, che può essere fornita direttamente dalla rete elettrica da 36 kV, eliminando così un collegamento intermedio alla sottostazione da 10 kV e riducendo i costi di investimento e di manutenzione del sistema. Inoltre, il livello di 36 kV richiede una maggiore resistenza all'isolamento, distanze elettriche maggiori e distanze superficiali più lunghe, che aumenteranno i costi di progettazione e produzione. Il trasformatore a secco da 10 kV è più comunemente utilizzato nei sistemi di distribuzione convenzionali.

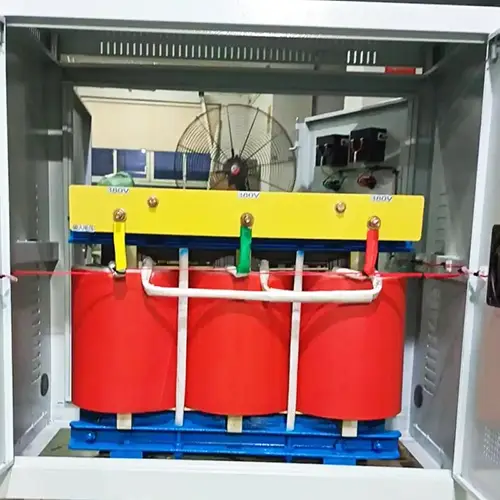

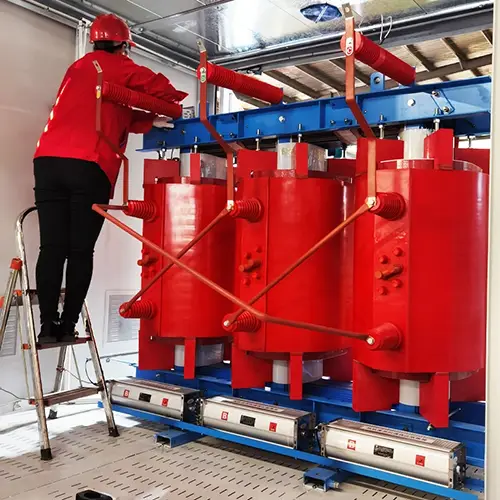

Esposizione dei prodotti
