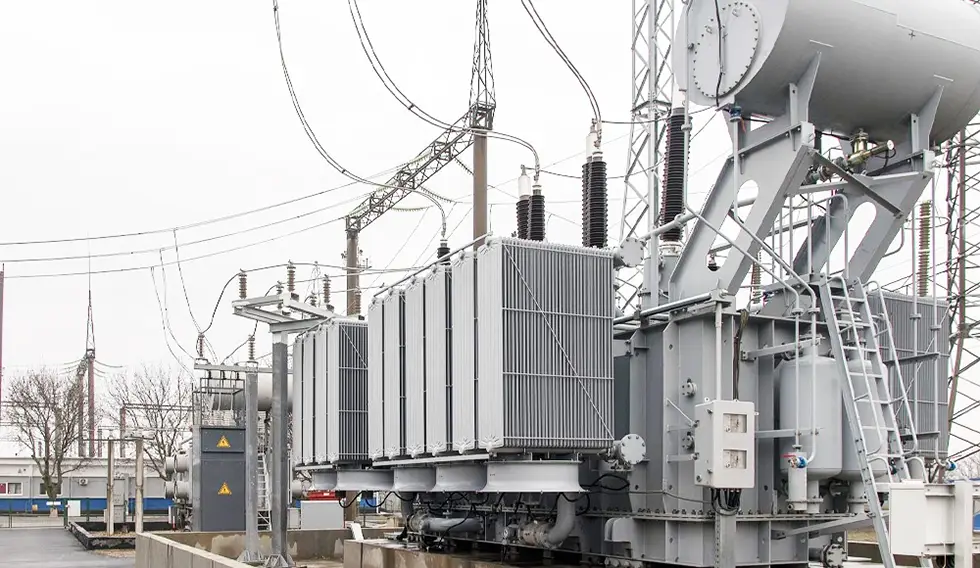

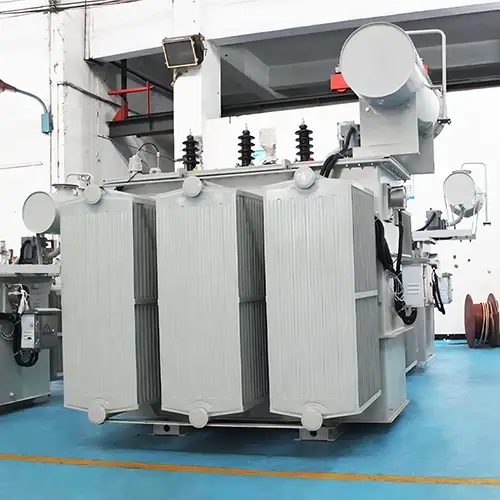

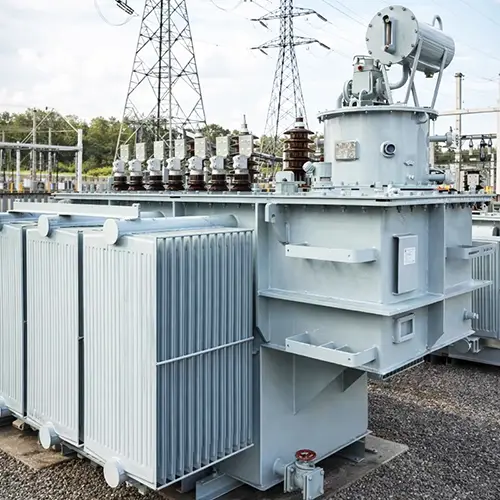

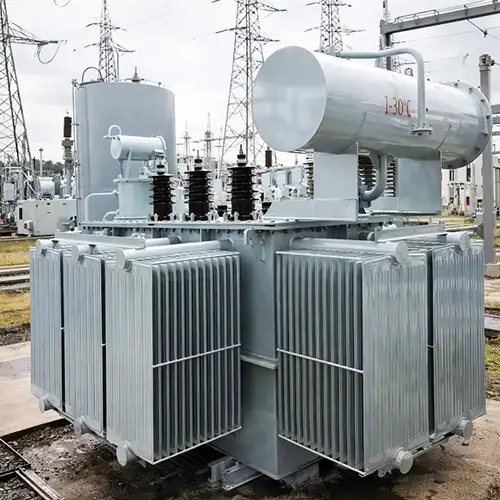

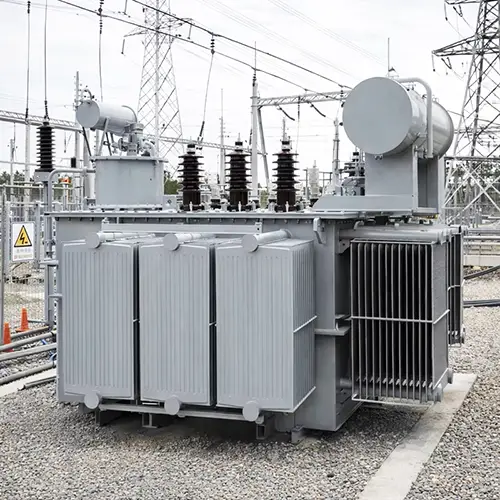

Trasformatore di distribuzione elettrica a bagno d'olio da 33 KV

Per molti anni Cotenele ha fornito ai clienti un gran numero diTrasformatore di distribuzione elettrica a bagno d'olio da 33 KVin molte sottostazioni, centrali elettriche, energia eolica, energia solare e altri progetti, tra cui quello rappresentativo è quello del progetto Rwanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye e Rwinkwavu Power station. La tensione nominale del lato ad alta tensione del trasformatore di distribuzione in bagno d'olio da 33 kV (35 KV) è di 33 KV (35 kV) e utilizza l'olio del trasformatore come mezzo isolante e di raffreddamento. È un dispositivo elettrico statico che, basato sul principio dell'induzione elettromagnetica, converte un valore di tensione (corrente) CA in un altro (o più) valori di tensione (corrente) CA della stessa frequenza ma di grandezza diversa.

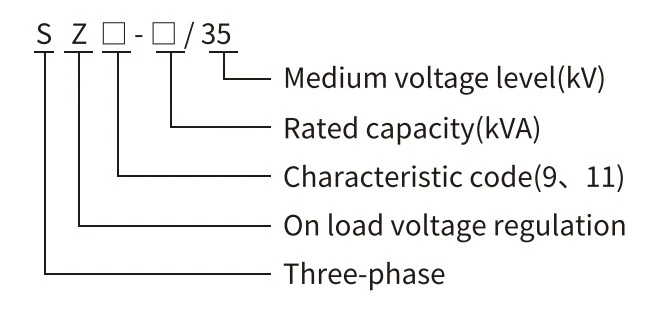

Modello e significati

Cos'è un trasformatore di distribuzione in olio da 33 KV?

Un trasformatore di distribuzione in olio da 33 kV è un trasformatore di distribuzione la cui tensione nominale sul lato ad alta tensione è di 35 kV e che utilizza l'olio del trasformatore come mezzo isolante e di raffreddamento. È un dispositivo elettrico statico che, basato sul principio dell'induzione elettromagnetica, converte un valore di tensione (corrente) CA in un altro (o più) valori di tensione (corrente) CA della stessa frequenza ma di grandezza diversa.

Secondo gli standard pertinenti, la frequenza nominale di un trasformatore di distribuzione in olio da 35 kV è 50 Hz e la capacità nominale varia tipicamente da 30 kVA a 2500 kVA (all'interno della categoria dei trasformatori di distribuzione). Alcune unità di capacità maggiore possono rientrare nella categoria dei trasformatori di potenza, con capacità fino a 31.500 kVA e oltre.

Requisiti ambientali standard

1. Temperatura ambiente:

- Valore massimo: +40 °C

- Valore minimo: -25 °C

- Media mensile: non superare +30 °C

- Media annua: non superare i +20 °C

2. Altitudine:Il luogo di installazione dovrà trovarsi ad un'altitudine non superiore a 1000 m sul livello del mare.

3.La forma d'onda della tensione di alimentazione dovrà essere essenzialmente sinusoidale.

4.Le tensioni di alimentazione trifase dovranno essere approssimativamente equilibrate.

5.La distorsione armonica totale (THD) della corrente di carico è limitata a un massimo del 5% della corrente nominale.

6. Posizione di installazione:Il trasformatore può essere posizionato sia all'interno di un edificio che all'aperto.

Standard

Standard internazionali:

- IEC 60076-1:2011 - Trasformatori di potenza - Parte 1: Disposizioni generali

- IEC 60076-2:2011 - Trasformatori di potenza - Parte 2: Aumento della temperatura per i tipi immersi nel liquido

- IEC 60076-3:2013+AMD1:2018 - Trasformatori di potenza - Parte 3: Livelli di isolamento, prove dielettriche e distanze d'aria esterne

- IEC 60076-5:2006 - Trasformatori di potenza - Parte 5: Resistenza al cortocircuito

- IEC 60076-10:2016 - Trasformatori di potenza - Parte 10: Misura dei livelli di pressione sonora

Norme nazionali:

- GB/T 1094.1-2013 - Trasformatori di potenza - Parte 1: Requisiti generali

- GB/T 1094.2-2013 - Trasformatori di potenza - Parte 2: Aumento della temperatura dei trasformatori immersi in un liquido

- GB/T 1094.5-2008 - Trasformatori di potenza - Parte 5: Prestazioni di resistenza al cortocircuito

- GB/T 1094.10-2003 - Trasformatori di potenza - Parte 10: Determinazione dei livelli di rumore acustico

- GB/T 1094.3-2017 - Trasformatori di potenza - Parte 3: Livelli di isolamento, prove dielettriche e distanze esterne in aria

Parametri tecnici dei trasformatori in olio da 33KV

S13-35kV Parametri tecnici del trasformatore di regolazione della tensione di non eccitazione (0,4 kV)

S13-35kV Parametri tecnici del trasformatore di regolazione della tensione di non eccitazione (3,15~15kV)

S13-35kV Parametri tecnici del trasformatore di regolazione della tensione di non eccitazione (6,3~15kV)

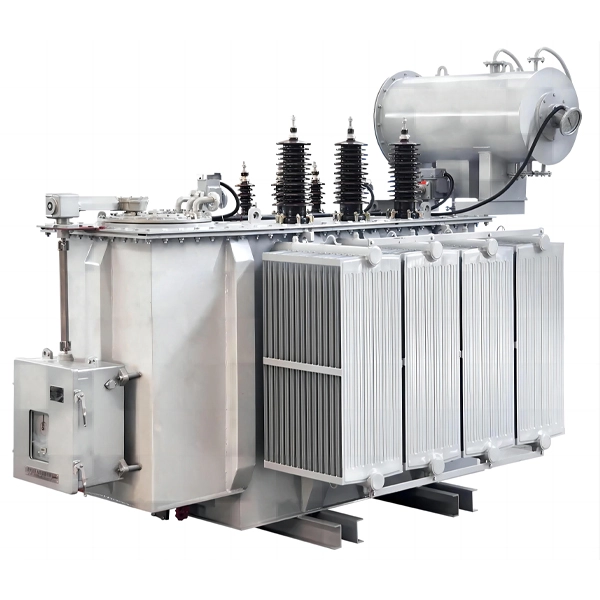

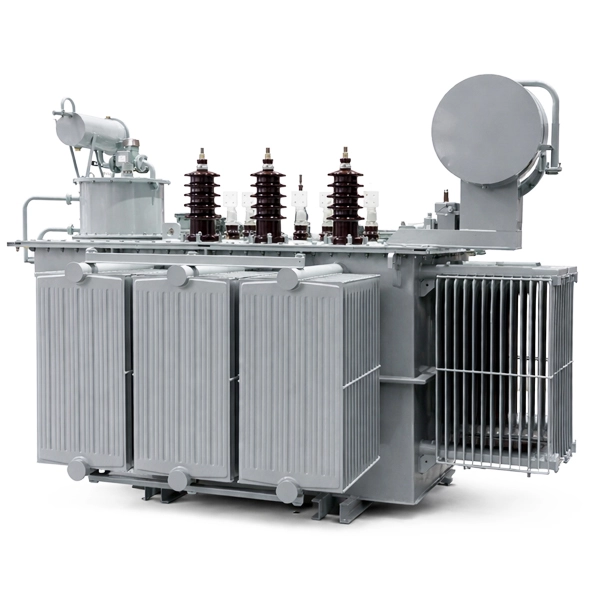

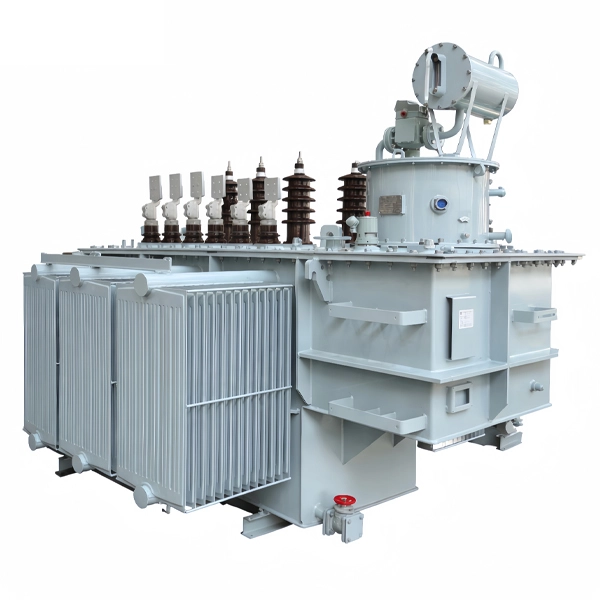

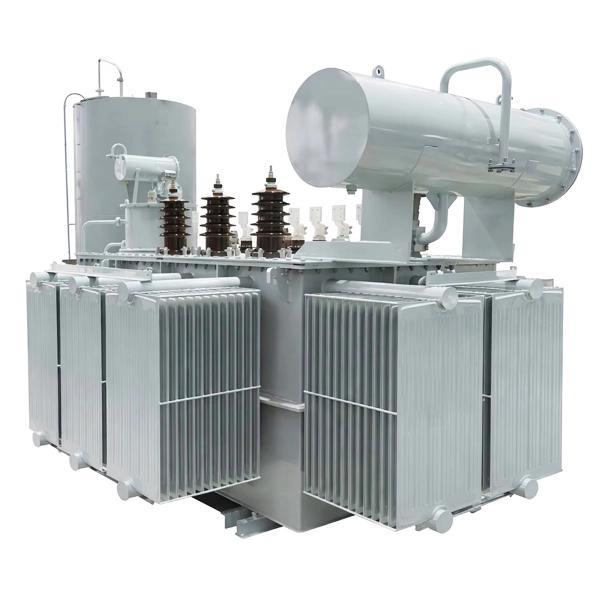

Prodotto Struttura dei trasformatori di distribuzione di potenza da 33 kV

Un trasformatore di potenza in olio da 33 kV comprende principalmente i seguenti componenti principali:

1. Nucleo (circuito magnetico):Il circuito magnetico del trasformatore di potenza da 33 kV è composto da lamierini di acciaio al silicio laminati a freddo con elevata permeabilità magnetica e orientamento dei grani. Il nucleo utilizza una struttura di giunzione lappata a più gradini per ridurre le perdite in assenza di carico e il rumore. In un trasformatore trifase, le parti verticali del nucleo sono chiamate gambe del nucleo (su cui sono posizionati gli avvolgimenti) e le parti orizzontali sono chiamate gioghi (che completano il circuito magnetico).

2. Avvolgimenti (bobine):I principali componenti che realizzano la trasmissione e la conversione dell'energia elettrica. Ad eccezione delle unità di piccola capacità in cui viene utilizzato filo di rame, gli avvolgimenti di bassa tensione sono generalmente di tipo cilindrico avvolto con un foglio di rame; gli avvolgimenti di alta tensione adottano una struttura cilindrica multistrato. Questi design garantiscono una distribuzione ampere-giro bilanciata, un basso flusso di dispersione, un'elevata resistenza meccanica e un'elevata capacità di resistenza ai cortocircuiti.

3. Serbatoio:L'involucro di un trasformatore di potenza da 33 kV contiene un nucleo di ferro e avvolgimenti al suo interno. Il serbatoio del carburante adotta una struttura del dissipatore di calore ondulato, che ha una buona traspirabilità e può compensare le variazioni del volume dell'olio causate dalle fluttuazioni di temperatura. Alcuni negozi utilizzano anche serbatoi di carburante a campana o strutture di serbatoi di carburante completamente chiuse per la trasformazione della tensione.

4. Conservatore (Conservatore dell'olio):Il conservatore è collegato al serbatoio tramite una tubazione, utilizzata per immagazzinare l'olio e compensare le variazioni di volume dell'olio. In alcuni moderni trasformatori di potenza, le vasche corrugate hanno sostituito la funzione di Conservatore dell'Olio.

5. Boccole isolanti:La boccola isolante del trasformatore di potenza è un componente isolante posizionato tra l'asta conduttiva e il coperchio del serbatoio dell'olio, fornisce inoltre sia isolamento che supporto meccanico per l'asta conduttiva.

6. Tocca Cambia:I commutatori di presa vengono utilizzati principalmente per la regolazione della tensione dei trasformatori di potenza e sono di due tipi: fuori circuito (diseccitato) e sotto carico (eccitato).

7. Altri accessori:Compresi numerosi accessori come relè gas (relè Buchholz), sfiato (respiratori in silicone), dispositivi di limitazione della pressione, termometri, filtri olio, ecc.

Classificazione del trasformatore di potenza 33kV

Vantaggi del prodotto dei trasformatori di potenza da 33 kV

Il trasformatore di distribuzione in olio da 35 kV offre i seguenti principali vantaggi:

1. Perdite basse:Utilizzando acciaio al silicio ad alta permeabilità a grani orientati di alta qualità e design ottimizzati del nucleo e degli avvolgimenti, le perdite a vuoto possono essere ridotte di oltre il 20% rispetto ai trasformatori convenzionali e le perdite di carico di oltre il 10%. La serie S22 raggiunge perdite a vuoto inferiori del 15-20% rispetto al tipo S11.

2. Basso rumore:Selezionando materiali del nucleo di alta qualità, un'adeguata densità del nucleo magnetico e la tecnologia di collegamento laminato segmentato, il rumore può essere ridotto efficacemente. Per le apparecchiature da 1000 kVA, il livello di rumore può essere controllato al di sotto di 50 decibel.

3. Elevata capacità di resistenza al cortocircuito:Utilizzo del metodo di analisi dinamica per il calcolo della forza meccanica di cortocircuito; L'avvolgimento viene avvolto tramite processo di crimpatura per garantire un'elevata resistenza meccanica. Questo trasformatore può sopportare correnti di picco fino a 32 volte la corrente nominale attraverso test di cortocircuito.

4. Aumento della bassa temperatura:La distribuzione del flusso dell'olio è calcolata e ottimizzata per ridurre le temperature dei punti caldi e gli aumenti medi della temperatura degli avvolgimenti.

5. Completamente sigillato, esente da manutenzione:Il nostro trasformatore di potenza adotta un serbatoio dell'olio completamente chiuso, che può isolare l'olio dall'aria e rallentare l'invecchiamento dell'isolamento. I serbatoi con alette ondulate sostituiscono il conservatore, prevenendo efficacemente l'ingresso di umidità e ossigeno. Il periodo esente da manutenzione può superare i 20 anni.

6. Installazione e manutenzione facili:Dimensioni relativamente compatte e basso costo. Il design con nucleo non sollevabile consente al trasformatore di resistere alle vibrazioni di trasporto.

7. Funzionalità intelligenti disponibili:Alcuni modelli di trasformatori possono essere dotati di funzioni di "segnale remoto, misurazione remota, regolazione remota e controllo remoto" (quattro remote) per ottenere il funzionamento della sottostazione senza personale.

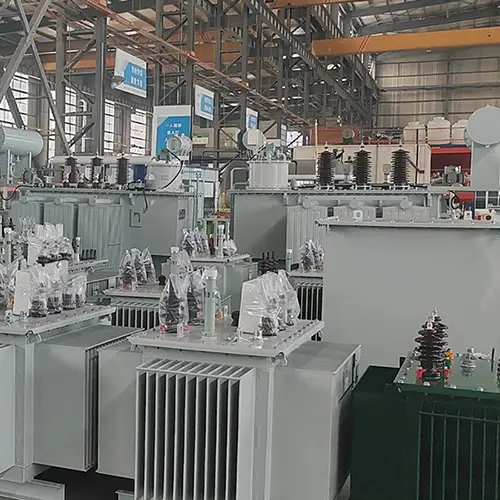

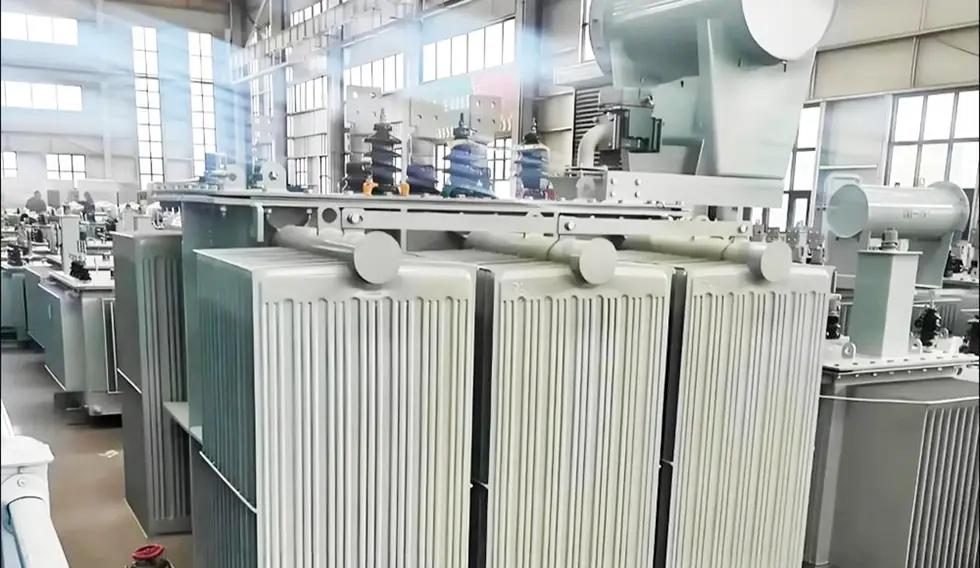

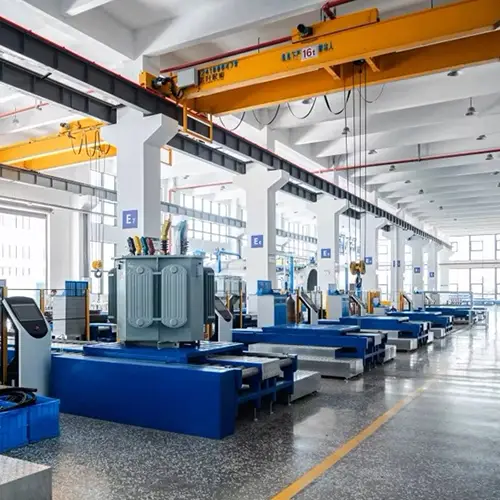

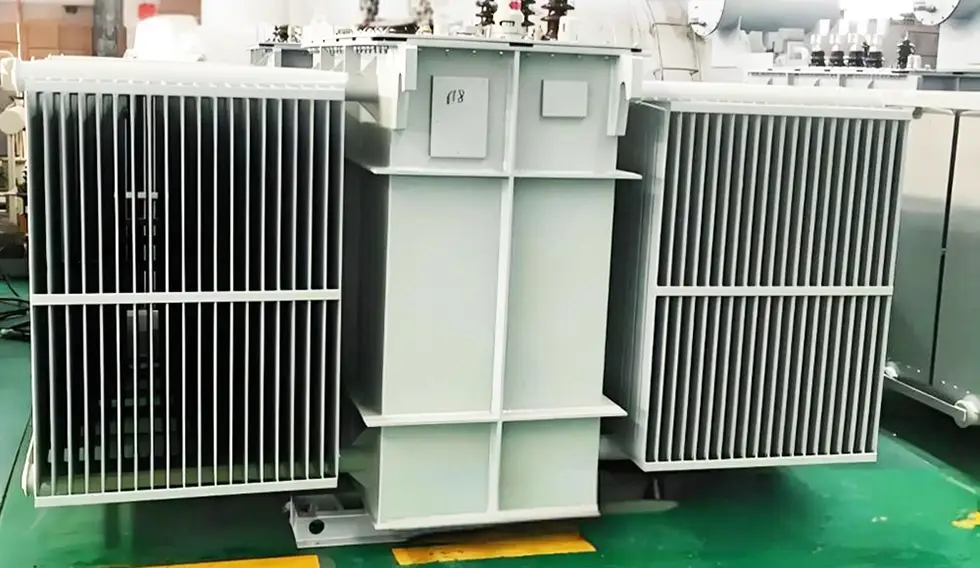

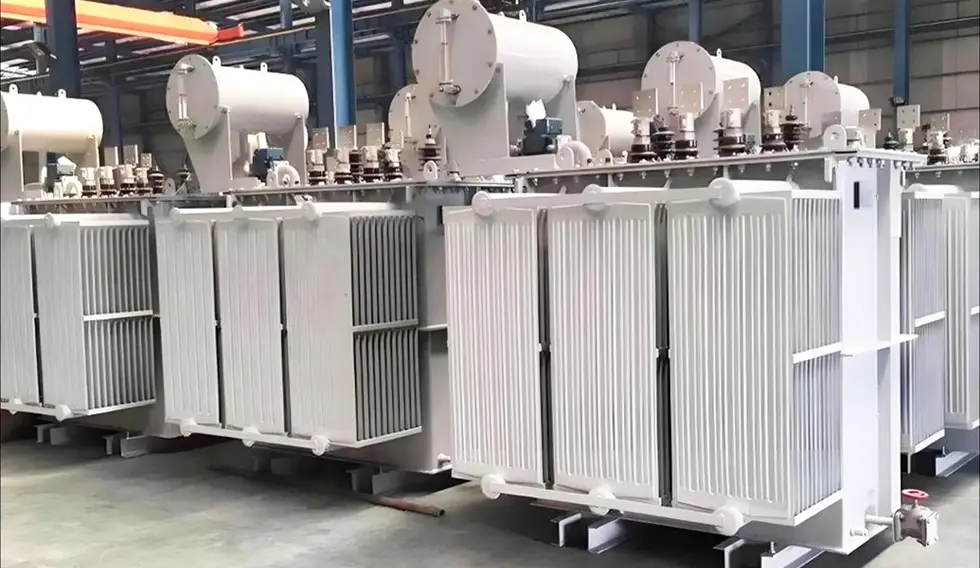

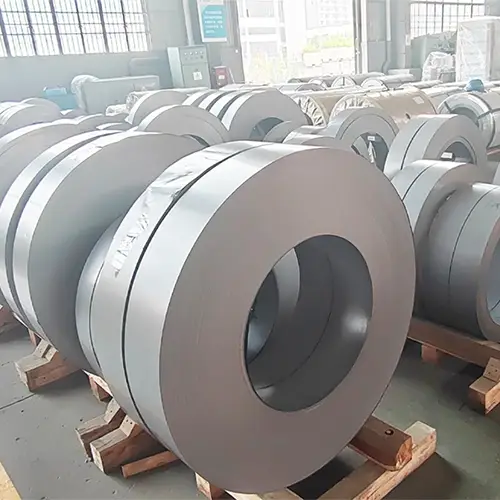

Officina

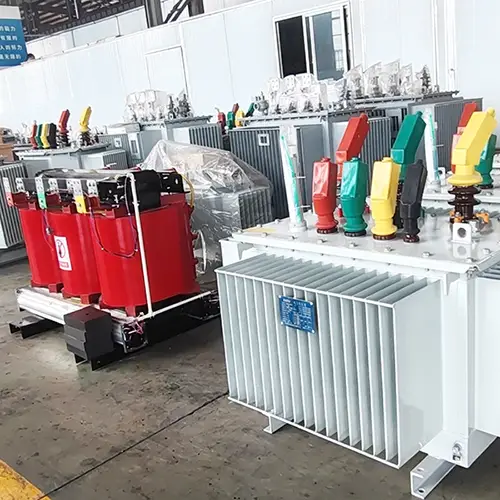

Esposizione dei prodotti
