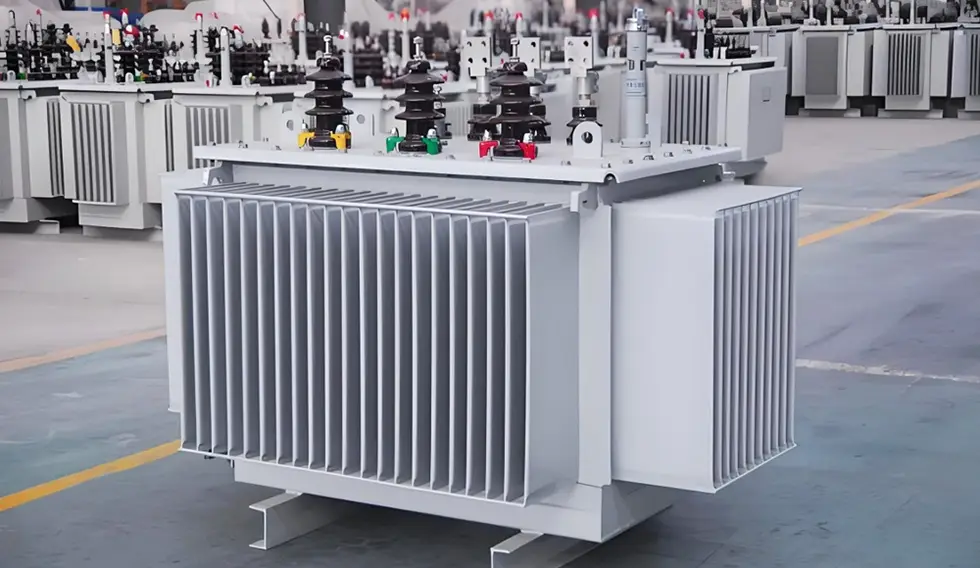

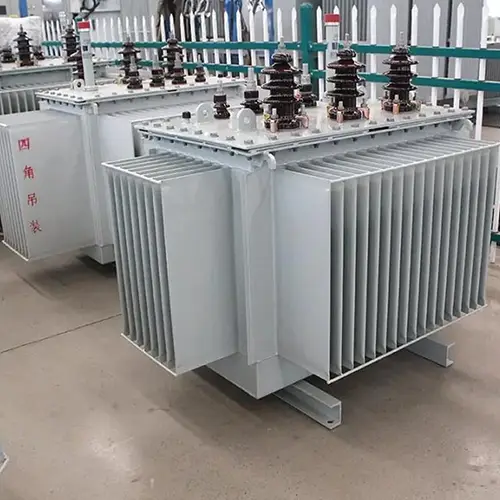

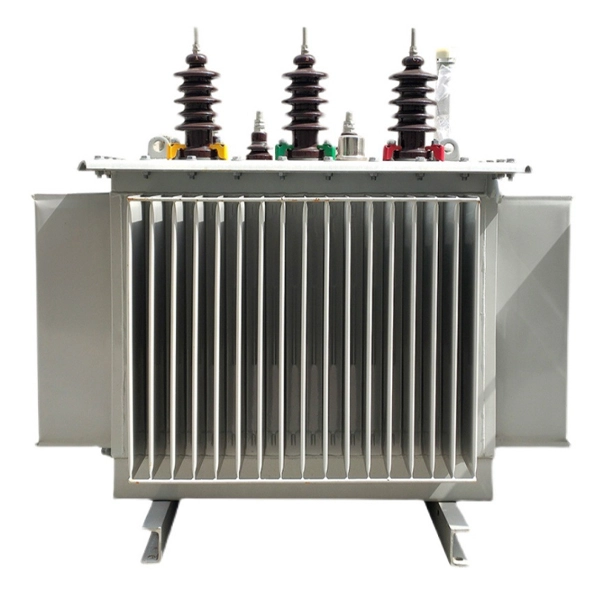

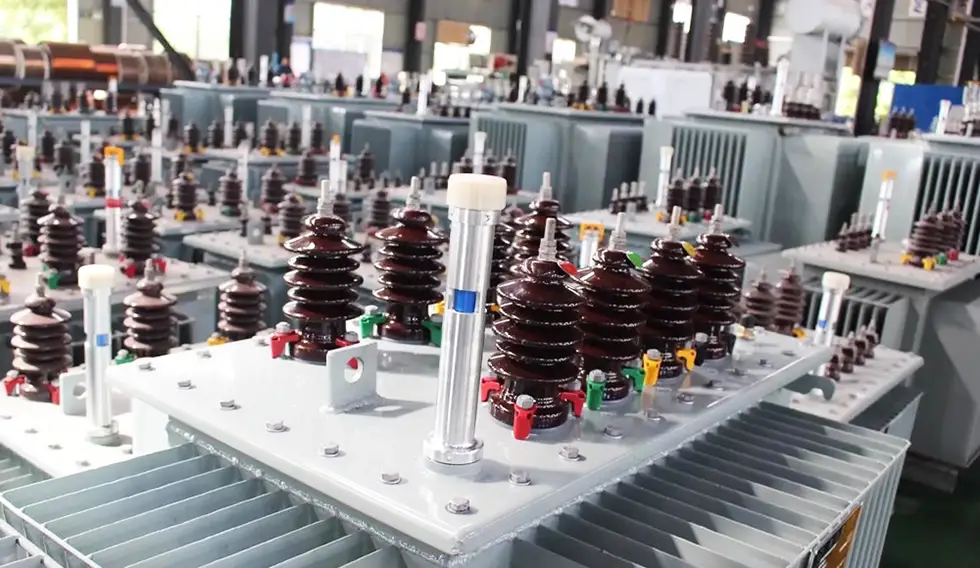

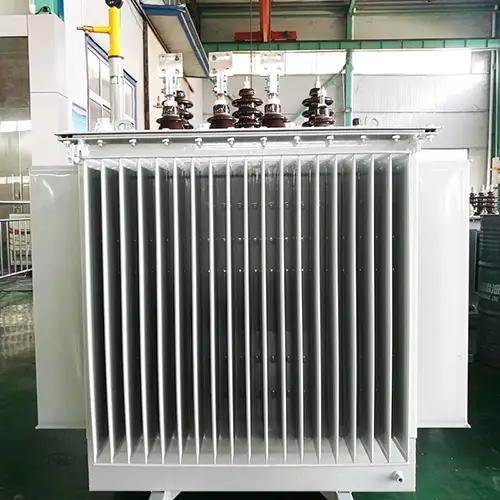

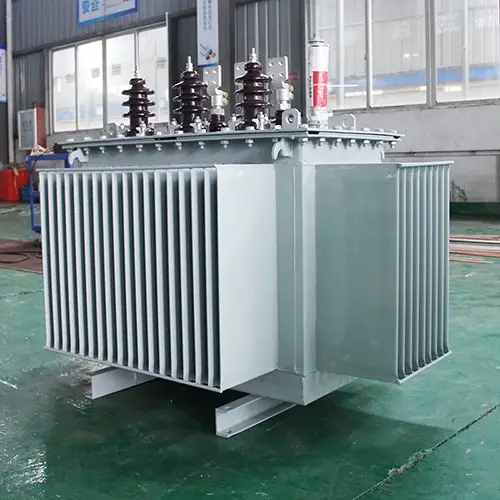

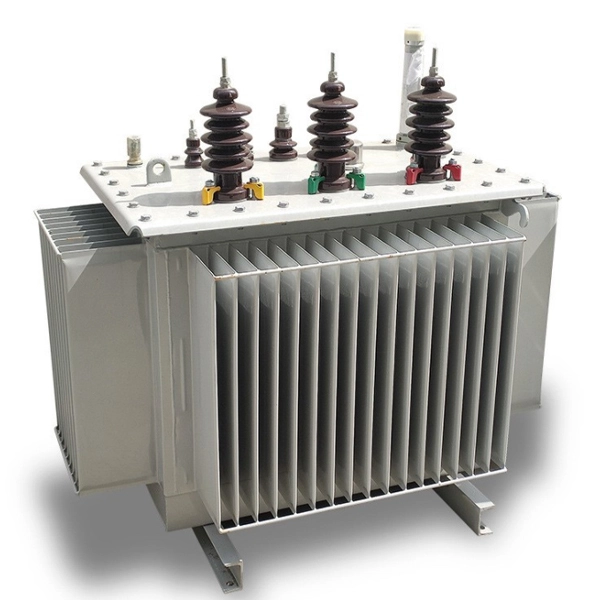

Trasformatore elettrico di tipo a bagno d'olio da 20 KV

Il trasformatore elettrico è uno dei prodotti realizzati da Cotenele. NostroTrasformatore elettrico di tipo a bagno d'olio da 20 KVè un dispositivo di distribuzione dell'energia che riduce il livello di tensione di 20 kV a bassa tensione (tipicamente 0,4 kV). È ampiamente utilizzato nei sistemi di distribuzione a 20 kV. Con l’aggiornamento delle reti elettriche, il sistema a 20 kV offre vantaggi significativi rispetto al sistema a 10 kV: per la stessa potenza trasmessa, la corrente di linea viene ridotta del 50% e le perdite di energia di linea diminuiscono del 75%, con conseguente notevole risparmio energetico e espansione della capacità. I trasformatori elettrici di tipo a bagno d'olio da 20 KV sono utilizzati principalmente nelle reti di distribuzione dell'energia, nelle imprese industriali e minerarie, negli edifici commerciali e civili e in altri scenari.

Principali parametri tecnici

Classificazione del prodotto

I trasformatori di distribuzione in olio da 20kV possono essere classificati secondo i seguenti criteri:

1. Per numero di fasi

Trasformatori monofase: range di capacità 5kVA -160kVA

Trasformatori trifase: range di capacità 30kVA -2500kVA

2. Per materiale di base

Trasformatori in silicio-acciaio: i modelli includono le serie S11, S13, S20, S22

Trasformatori in lega amorfa: i modelli includono le serie SBH15, SBH21, SBH25; le loro perdite a vuoto sono circa la metà di quelle dei trasformatori in silicio-acciaio della stessa classe di efficienza energetica

3. Per classe di efficienza energetica

Prodotti di fascia medio-alta: serie S13, S20, S22 e leghe amorfe

Prodotti di fascia bassa: serie S11

4. Con il metodo di commutazione

Commutazione a vuoto (senza carico): richiede la diseccitazione per la regolazione manuale

Commutazione sotto carico: consente la regolazione mentre è sotto tensione (disponibile su alcuni modelli)

5. In base al tipo di copertura del serbatoio

Tipo completamente sigillato, tipo convenzionale, ecc.

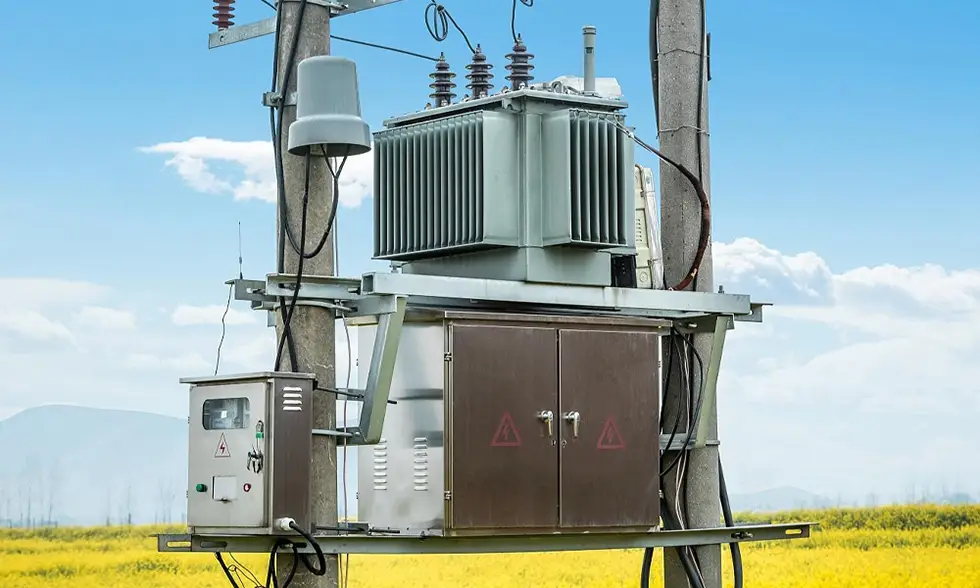

Ambito di applicazione dei trasformatori di distribuzione immersi in olio da 20 kV

I trasformatori di distribuzione in olio da 20 kV vengono utilizzati principalmente nei seguenti scenari:

1. Reti di distribuzione elettrica:reti di distribuzione urbane e rurali, linee di distribuzione 20kV

2. Imprese industriali e minerarie:petrolio, metallurgia, chimica, tessile, industria leggera, ecc.

3. Edifici commerciali e residenziali:complessi commerciali, edifici direzionali, quartieri residenziali

4. Ambienti speciali:luoghi con elevata polvere, contaminazione di olio o sostanze chimiche

5. Applicazioni di commutazione a doppia tensione:alcuni modelli possono funzionare su sistemi da 10 kV o 20 kV passando da un livello di tensione all'altro

Principio di funzionamento

Il principio di funzionamento di un trasformatore di distribuzione in olio da 20 kV è l'induzione elettromagnetica:

1. Quando la tensione di alimentazione CA viene applicata all'avvolgimento primario (lato alta tensione, 20 kV), la corrente CA passa attraverso l'avvolgimento e genera un flusso magnetico alternato nel nucleo di ferro.

2. Questo flusso alternato collega simultaneamente sia l'avvolgimento primario che quello secondario (lato bassa tensione, tipicamente 0,4 kV).

3. Secondo la legge dell'induzione elettromagnetica, in entrambi gli avvolgimenti vengono indotte forze elettromotrici.

4. Poiché i due avvolgimenti hanno un numero diverso di spire, le tensioni indotte differiscono di conseguenza: il rapporto spire è uguale al rapporto di tensione.

5. Il calore generato durante il funzionamento viene trasferito attraverso l'olio isolante alla parete del serbatoio, per poi essere dissipato nell'aria circostante tramite alette di raffreddamento (o pannelli ondulati).

Come scegliere il trasformatore elettrico di potenza adatto

1. Selezione della capacità

- Calcolare il carico totale collegato di tutte le apparecchiature ed impianti elettrici (generalmente esclusi i carichi antincendio).

- La potenza apparente compensata serve come base per la scelta della capacità del trasformatore e del numero di unità.

- In generale, il fattore di carico del trasformatore dovrebbe essere mantenuto a circa l'85%.

- Evitare trasformatori sovradimensionati o sovraccarichi.

2. Selezione del modello

- Serie S11: prodotti di fascia bassa, adatti ad applicazioni con bassi requisiti di efficienza energetica.

- Serie S13/S20/S22: prodotti a risparmio energetico di fascia medio-alta.

- Serie in lega amorfa (SBH15, ecc.): perdite a vuoto estremamente basse, ideali per applicazioni con lunghi tempi morti e grande attenzione al risparmio energetico.

3. Altre considerazioni

- Ambiente di installazione (interno/esterno)

- Requisiti di classificazione della protezione antincendio

- Necessità di commutazione a doppia tensione (compatibilità 10kV/20kV)

- Metodo di commutazione (fuori circuito o sotto carico)

- Vincoli di budget e di costo

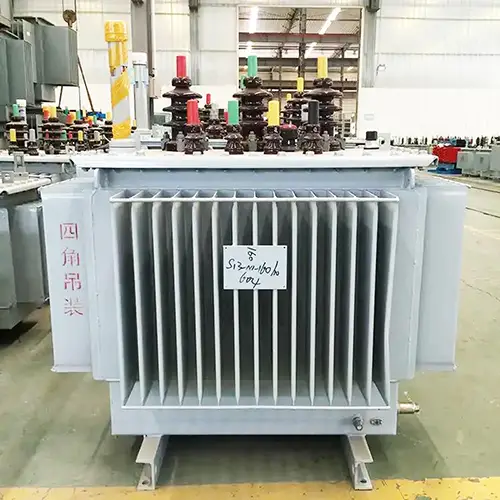

Dettagli dei prodotti

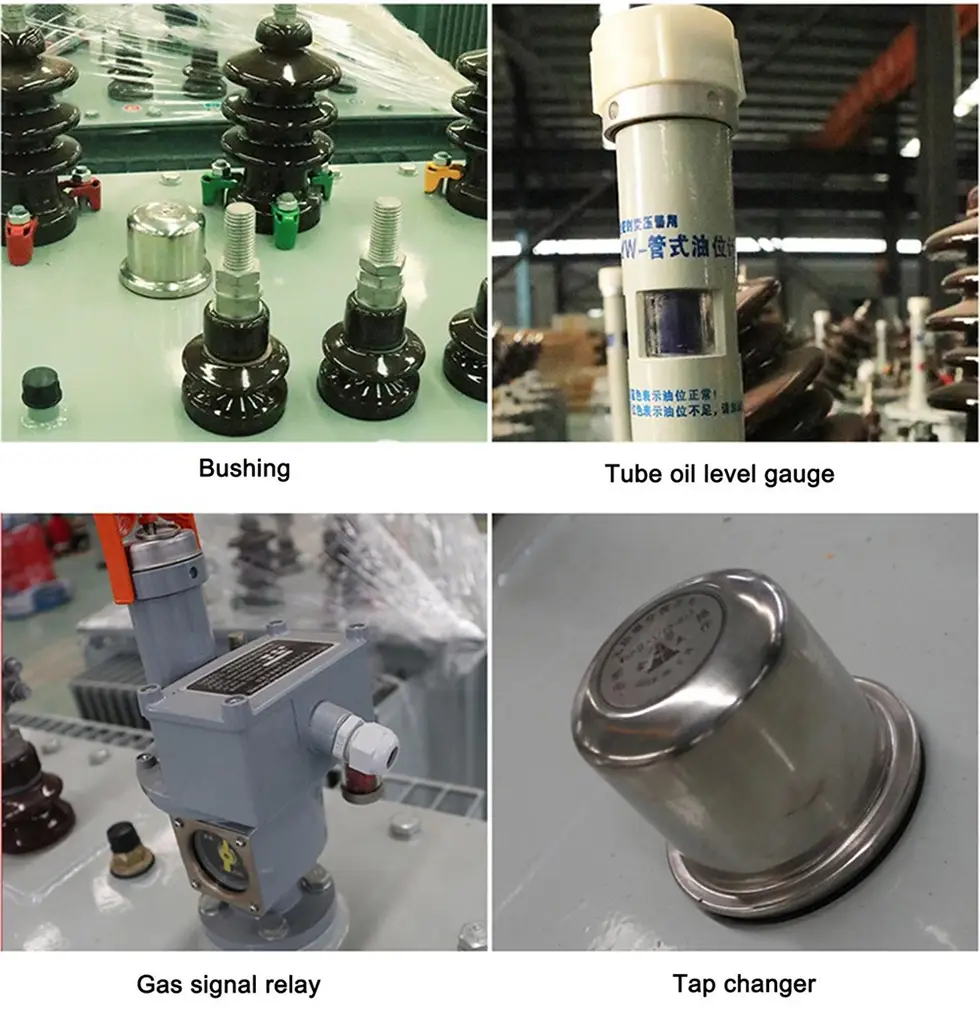

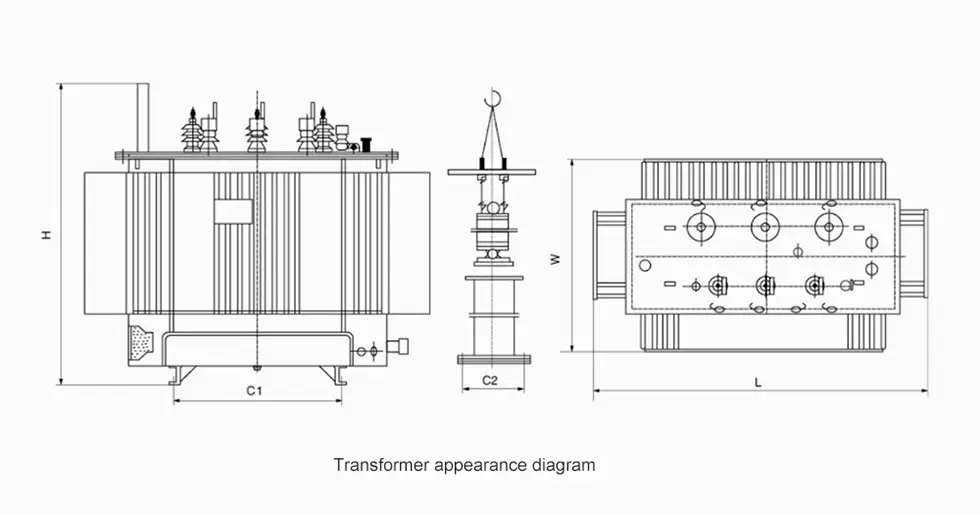

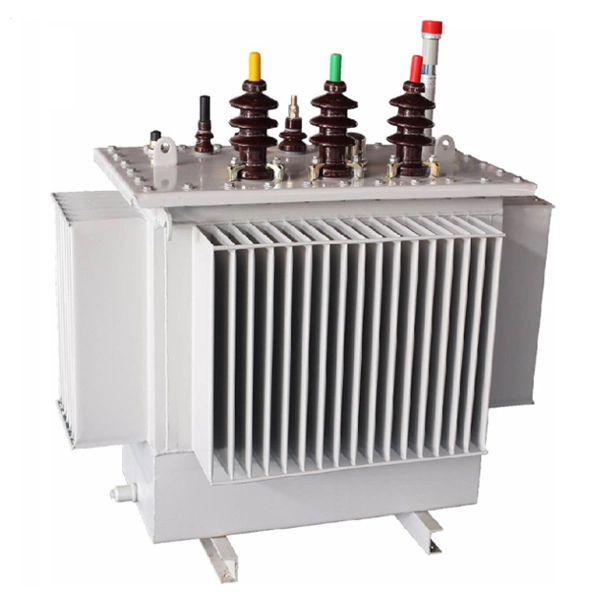

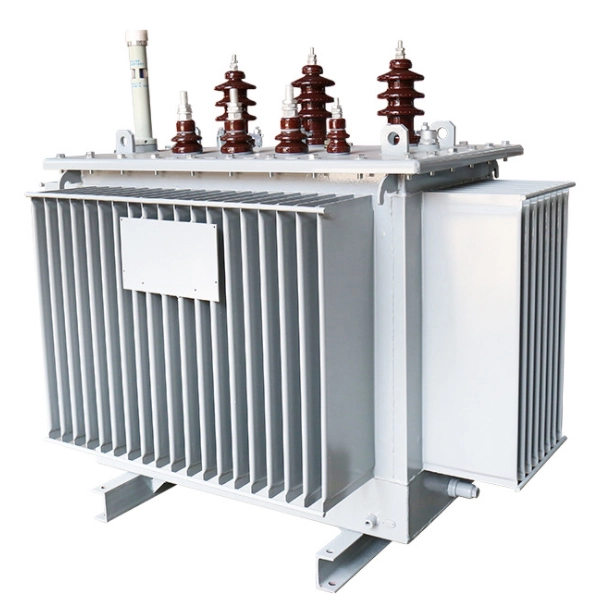

Prodotti Aspetto e dimensioni

Avviso di ordinazione

Quando si effettua un ordine, è necessario fornire il modello del prodotto, la capacità nominale, la tensione nominale di alta e bassa tensione, l'intervallo delle prese ad alta tensione, il numero di fasi, la frequenza e il numero del gruppo di connessione.

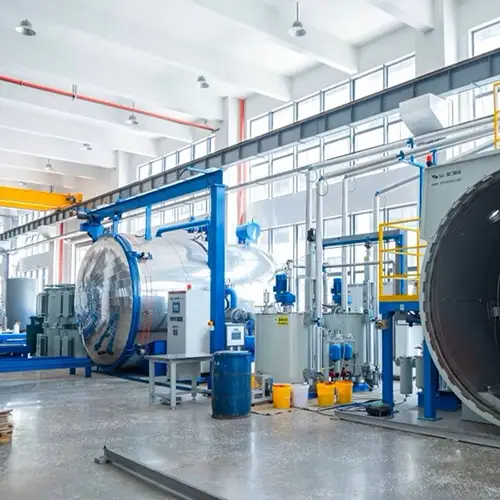

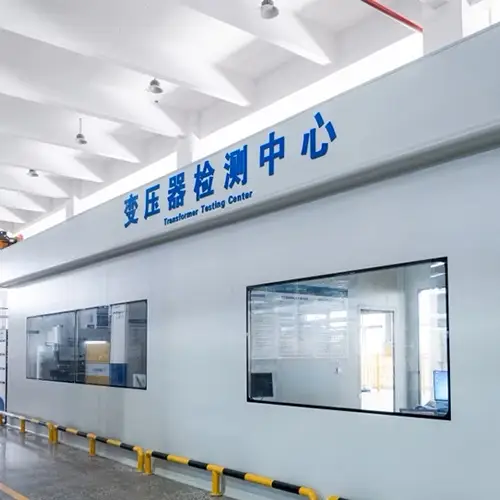

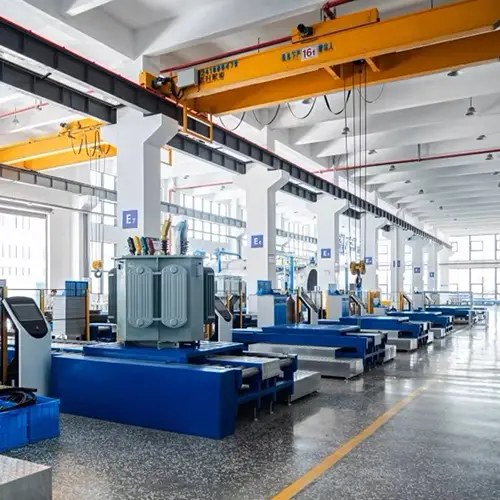

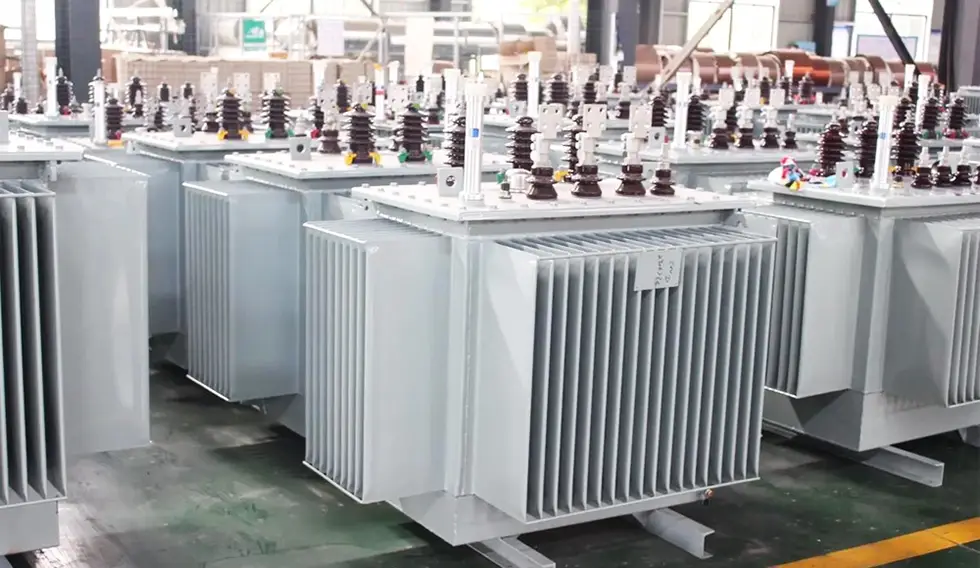

Officina e Centro Prove
